Půdorysné zobrazení značek řezu

Zobrazení čáry a značky řezu

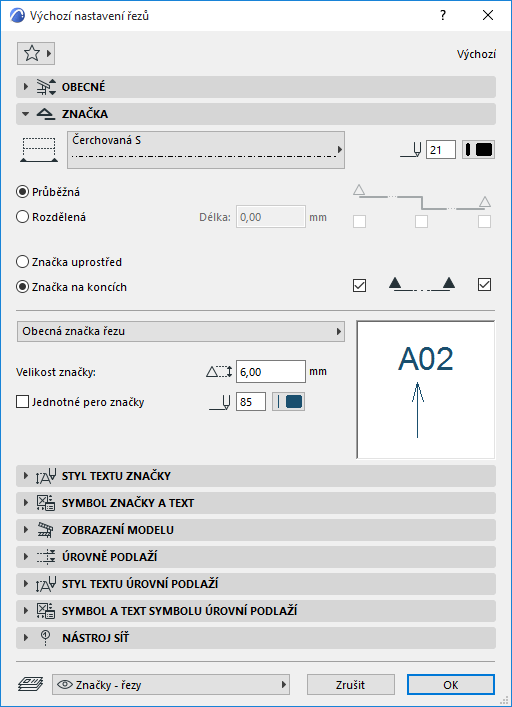

Značku a čáru řezu můžete upravit v okně nastavení řezu.

Viz oddíly Panel Značka  a Panel Symbol a text značky.

Zvýraznění zdrojových značek

 Zdrojové značky jsou na obrazovce rozlišeny poloprůhlednou plnou výplní. (Pomocí příkazů Zobrazení > Volby zobrazení > Zvýraznění zdrojových značek zapnete nebo vypnete toto rozlišení značek pomocí výplně. Barvu této výplně můžete nastavit v dialogovém okně Volby > Pracovní prostředí > Volby zobrazení.)

Zobrazení omezení hloubky a oblasti vzdálených prvků

Čáry hloubky řezu i vzdálené oblasti jsou zobrazením "rozsahu značek" a jsou viditelné pouze v pracovním prostoru ARCHICADu.

•Pro zobrazení nebo skrytí značek rozsahu řezu a vzdálené oblasti zvolte Zobrazení > Volby zobrazení > Rozsah značek.

•Pokud chcete změnit jejich čáry/pera, použijte příkaz Volby > Pracovní prostředí > Volby zobrazení.

Více informací naleznete v tématu Zobrazení čar rozsahu značek.
