Nástroj Detail se používá ke generování bodu pohledu detailu kresby z modelu vložením značky detailu do libovolného z následujících oken: Půdorys; Řez; Pohled; Interiérový pohled; 3D dokument; Pracovní list; Okno detailu. Používá se také pro vložení připojených značek detailu jako odkazů na libovolný bod pohledu, pohled nebo výkres.
Značka detailu (objekt GDL) se zobrazí podle nastavení v dialogovém okně Nastavení detailu. Lze také vytvořit nezávislý detail kresby s nebo bez značky.
Body zobrazení detailů se otevírají v samostatných oknech a jsou zobrazené v mapě projektu Navigátoru.
Body pohledů detailu se generují z existujících prvků v projektu a jsou to 2D kopie těchto prvků. Body pohledů lze aktualizovat podle změn v půdorysu. Výkresu detailu je možné přidat další 2D prvky, text, popisky a objekty.
Před konečným výstupem můžete výkres detailu doladit. „Rozložené“ 2D prvky vygenerované z modelu však mohou obsahovat nadbytečné prvky (nadbytečné segmenty čar, překrývající se nebo nadbytečné výplně), které ztěžují editaci těchto prvků. Úpravu zjednodušíte tak, že na označené položky nejprve použijete funkce Čárová optimalizace a Optimalizace výplní.
Více informací naleznete v tématu Optimalizace čar a výplní ve výkresových oknech.

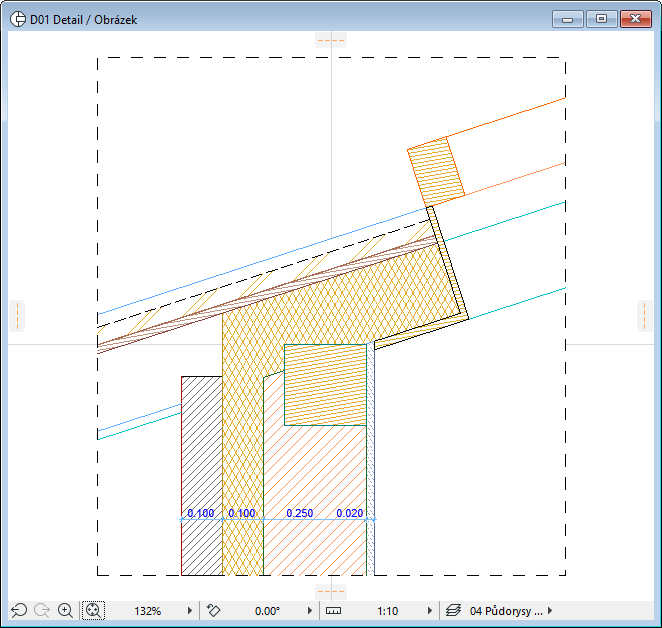

Chcete-li otevřít výkres detailu ve vlastním okně, poklepejte na název pohledu detailu v navigátoru.
