Vytvoření výkresu pracovního listu se zdrojovým modelem
Chcete-li vytvořit pracovní list ze zdrojového modelu, vložte značku pracovního listu do kteréhokoliv z těchto oken: půdorys, řez/exteriérový pohled/interiérový pohled, pracovní list nebo detail.

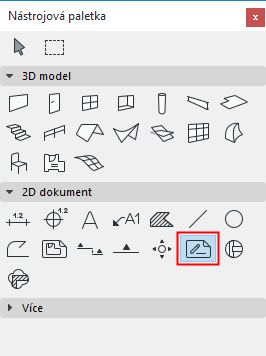

1.Aktivujte nástroj Pracovní list.
2.V Info paletce nebo implicitním nastavení zkontrolujte, zda je vybrána volba „Vytvořit novou oblast pracovního listu“.
3.Z Info paletky vyberte jednu z geometrických metod.
•Metoda vstupu zachycením obrazovky: Použijte metodu jednoho klepnutí: první vstupní metodu v Infopaletce pracovního listu. Vyberte tuto ikonu a potom klepněte kdekoliv v okně aktivního projektu. Vytvoříte pracovní list založený na celém obsahu okna.
•Metoda vstupu založená na ploše: Pomocí polygonální, pravoúhlé/natočené pravoúhlé geometrické metody určete oblast pracovního listu.
4.Nakreslete hranici pracovního listu a klepnutím kreslení dokončete.
5.Po nakreslení ohraničení pracovního listu umístěte značku pracovního listu klepnutím kurzorem kladiva.
Poznámka: Značky pracovního listu zdrojového typu jsou na obrazovce rozlišeny poloprůhlednou jednobarevnou výplní. (Pomocí příkazů Zobrazení > Volby zobrazení > Zvýraznění zdrojových značek zapnete nebo vypnete toto rozlišení značek pomocí výplně. Barvu tohoto zvýraznění můžete nastavit v dialogovém okně Volby > Pracovní prostředí > Volby zobrazení.)
6.Vytvoří se nový bod pohledu pracovního listu, který se vypíše v mapě projektu navigátoru.
Chcete-li definovat informace odkazu zobrazené ve značce pracovního listu zdrojového typu.
Viz Nastavení reference značky standardního řezu.
Další informace o novém bodu pohledu pracovního listu - jeho značky a informace odkazu - můžete nastavit v okně jeho nastavení.
