Vytvoření tabulky povrchových materiálů
Tabulka povrchových materiálů je vedle tabulek prvků a komponentů třetí typ interaktivních tabulek.
Poznámka: Než začnete používat tabulky povrchových materiálů, ujistěte se, že nepracujete v režimu průniků “ze starších verzí”. (Vypněte tuto volbu v menu Volby > Předvolby projektu > Funkce starších verzí.)

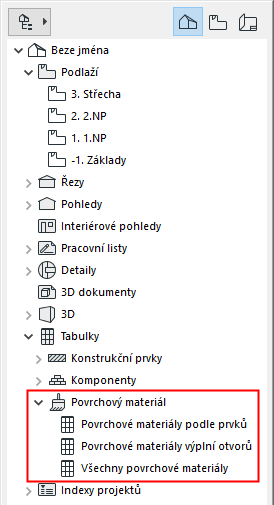

Přednastavené tabulky povrchových materiálů jsou optimalizované pro vykazování povrchových materiálů a jejich exponovaných ploch v několika formátech.
V této šabloně:

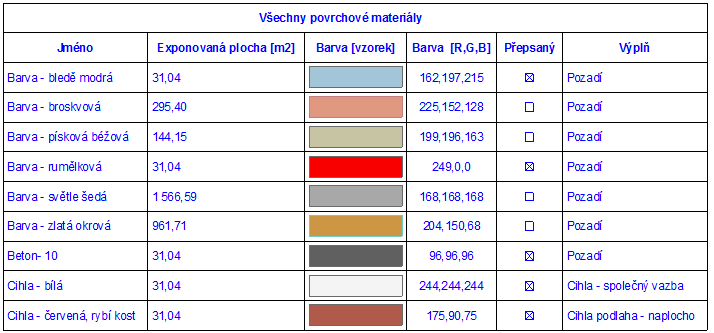

•Tabulka Všechny povrchy vypíše všechny viditelné povrchy modelu a jejich celkovou exponovanou plochu.

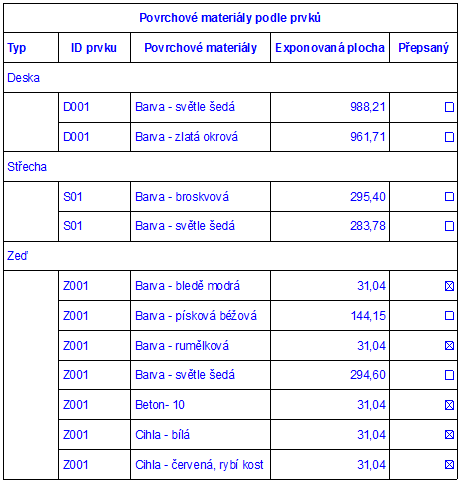

•Tabulka Povrchy konstrukčních prvků vypíše viditelné povrchové materiály a jejich exponované plochy použité všemi typy prvků.
Zaškrtávací pole znázorňuje, jestli povrchový materiál odpovídá materiálu, který je definovaný v nastavení stavebního materiálu - tj. jestli je povrch “přebarvený”.

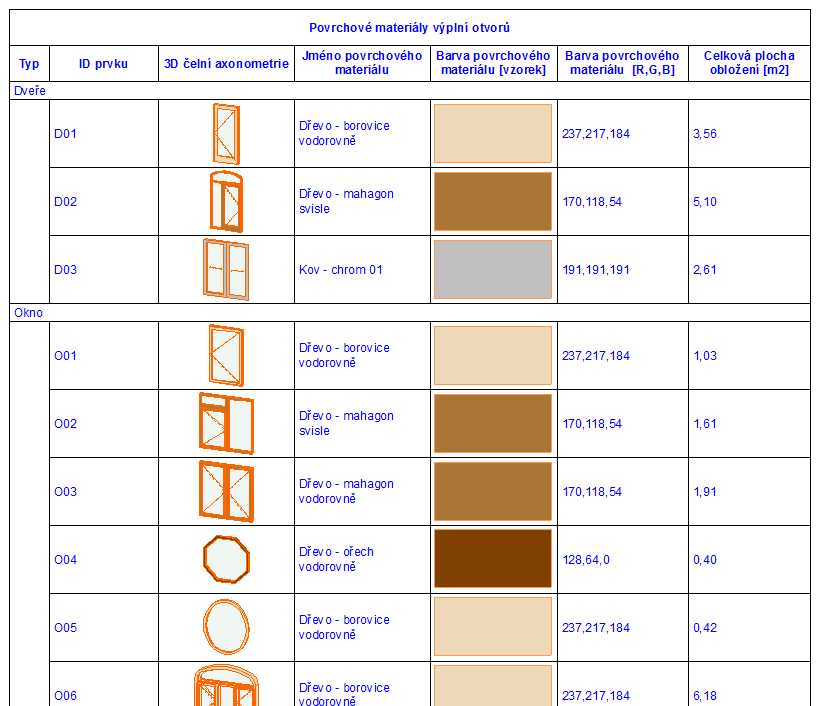

•Tabulka Povrchové materiály výplní otvorů vypíše povrchové materiály dveří a oken (kromě zasklení). (V tabulce tedy budou vypsány povrchové materiály rámu, obložení a doplňků - např. okenice, parapet, práh).

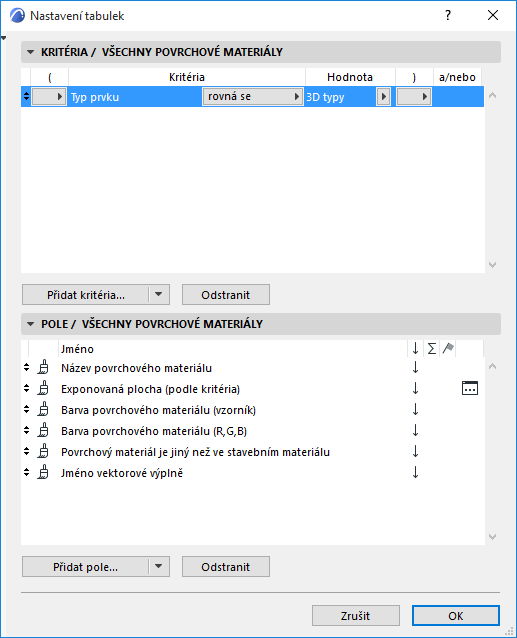

V nastavení tabulky vyberte potřebná pole, která budou tvořit obsah vaší tabulky.
Podrobnější informace o nastavení tabulek: Dialogové okno Nastavení sady (Interaktivní tabulka).

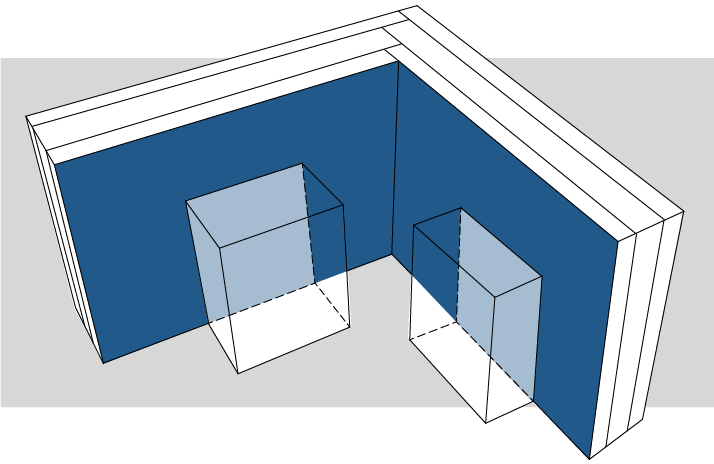

Exponovaná plocha je pouze: část povrchu prvku, která by byla obarvená při výbuchu barevné bomby. V následujícím diagramu jsou tmavě modré plochy zvýrazněny jako “exponované” a světle modré plochy jako “zakryté”.
Pomocí nastavení Redukovat exponovanou plochu v nastavení tabulky můžete přesně určit, co bude započítáno a co ne (viz níže).

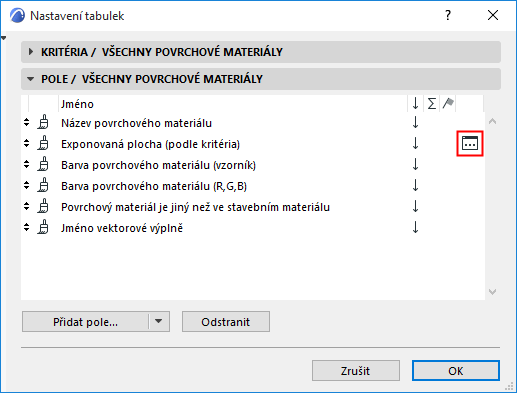

V nastavení tabulky klikněte na tlačítko se třemi tečkami na pravém konci řádku pole, otevře se okno Redukovat exponovanou plochu.

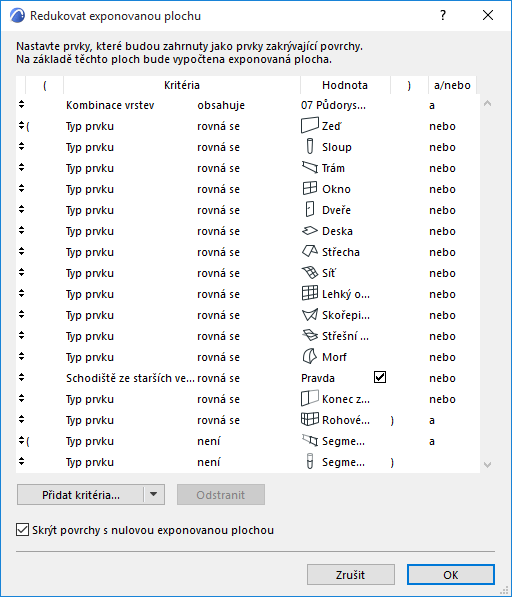

V tomto okně můžete nastavit, které prvky budou započteny jako “exponované” při vykazování v tabulce povrchových materiálů.
V okně Redukovat exponovanou plochu nastavte kritéria prvků, které budou považovány jako prvky zakrývající povrch ostatní povrchy.
Například: při navrhování jsou vkládány běžné konstrukční prvky, které překrývají povrch jiných zdí, plocha těchto zdí pak bude automaticky redukována.
Nicméně v tomto případě nechceme od plochy zdi odečíst objekty, lampy a zóny, takže jsou výslovně vyloučeny.
Skrýt povrchy s nulovou exponovanou plochou: Tato volba je ve výchozím nastavení zapnutá. Plochy, které nejsou zakryté a mají tedy nulovou plochu, v tabulce nebudou zobrazeny.
