Dialogové okno Nastavení sady (Interaktivní tabulka)
Toto okno můžete zobrazit jednou z následujících možností:
•V okně tabulky klikněte na volbu Nastavení tabulky
•V navigátoru použijte místní nabídku tabulky.
•Vyberte v paletce Navigátor tabulku a klikněte na tlačítko “Nastavení” v dolní části Navigátoru.
•Použijte příkaz Dokument > Tabulky > Nastavení tabulek
Více informací naleznete v tématu Interaktivní tabulka.
Viz také Rezervace v interaktivních tabulkách (Teamwork).
Témata v této části:
Další kritéria a pole: Parametry knihovního prvku

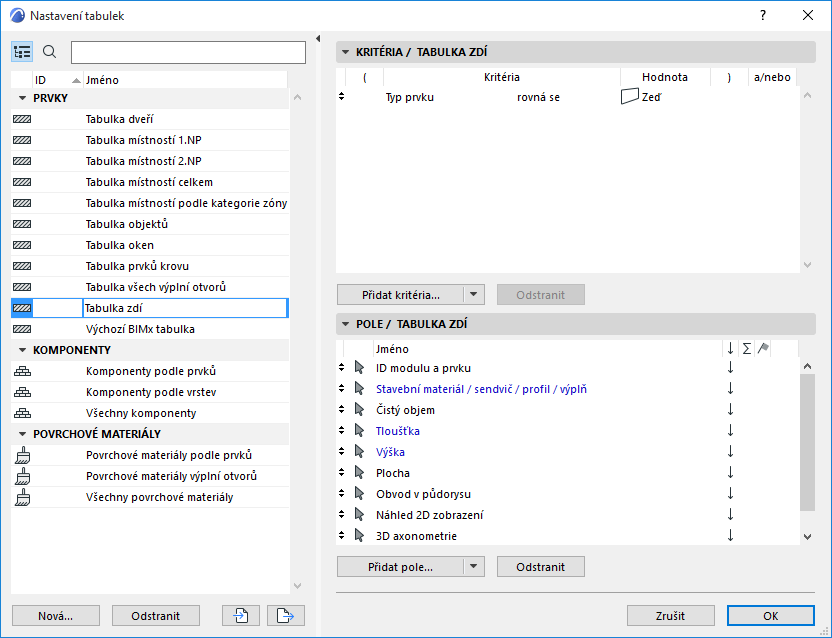

V levé části okna Nastavení tabulek je seznam dostupných tabulek v projektu.
V záhlaví panelu můžete seznam tabulek řadit vzestupně a sestupně (podle ID/Jména).
Jméno a ID tabulek můžete upravit přímo v seznamu.
Kritéria a pole tabulky můžete nastavit na panelu v pravé části okna.

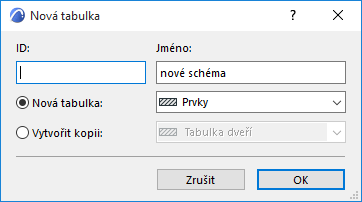

•Nová/Duplikovat: Tlačítkem Nová můžete vytvořit novou tabulku.
V následujícím okně vyberte, jestli chcete vytvořit novou tabulku nebo kopii některé stávající.
Zadejte jméno a volitelně ID.
U nové tabulky musíte vybrat, jestli bude tabulka vykazovat “Konstrukční prvky”, “Komponenty” nebo “Povrchové materiály”.
•Odstranit: Tlačítkem Odstranit můžete vybranou tabulku odstranit.
•Importovat: Tlačítkem Importovat můžete importovat datový soubor tabulky (XML soubor vytvořený v ARCHICAD 8 a novějším) nebo soubor tabulky dveří a oken (vytvořený v ARCHICAD 7.0).
•Exportovat: Tato funkce umožňuje exportovat tabulky jako XML soubory, které můžete importovat v jiných projektech.
Nastavte kritéria pro vypisování prvku/komponentu/povrchového materiálu.
Podrobnější popis vizNastavení kritérií prvků.
Viz také Další kritéria a pole: Parametry knihovního prvku
a Definovat kritéria prvku pomocí IFC dat
Odstranit: Kliknutím na toto políčko odstraníte vybranou řádek. Není aktivní, pokud není vybraný žádný řádek.
V rámci schématu můžete posouvat řádky - šipku nahoru/dolů na počátku řádku kritéria přetáhněte podle potřeby.
Operátory a/nebo určují vztah mezi připojenými kritérii.
Mějte na paměti význam logických operátorů “A” a “NEBO”.
•Pokud máte kritérium se dvěma podmínkami spojenými operátorem "A", kritérium bude splněno pouze pokud budou dodrženy obě podmínky současně.
–Například: Vrstva - “Interiérové příčky” A typ prvku - Zeď. Tabulka tedy zobrazí pouze (1) prvek typu Zeď A (2) umístěný ve vrstvě "Interiérové příčky".
•Pokud máte kritérium s více podmínkami spojenými operátorem "NEBO", kritérium bude splněno, pokud bude dodržena alespoň jedna z podmínek.
–Například: Typ prvku - Zeď NEBO Deska NEBO Sloup. Tabulka zobrazí kterýkoli prvek, který je buď Zeď NEBO Deska NEBO Sloup.
Kritéria s operátorem "A" jsou tedy více omezující, protože musí být splněny obě podmínky.
Kritéria s operátorem "NEBO" jsou volnější, jelikož stačí, aby byla splněna pouze jedna z podmínek.
Pamatujte, že pokud chcete zobrazit více typů prvků, musíte tyto podmínky spojit operátorem "NEBO".
•Například: Typ prvku je Zeď NEBO Deska. (Pokud byste podmínky Typ prvku spojili operátorem "A", např. typ Zeď A Deska, tabulka by nezobrazila žádnou položku, jelikož žádný prvek nemůže být současně zdí a deskou.)

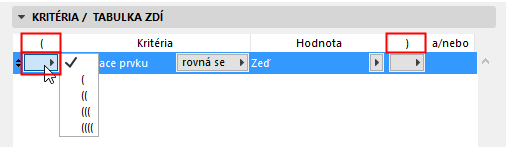

Podle potřeby můžete při vytváření vnořených, složitějších sad kritérií využít sloupečky počátečních a koncových závorek v nastavení schématu: v jakémkoli vybraném řádku si můžete ze seznamu ve sloupci závorek vybrat, zda-li tam budou, či ne.
Každé “počáteční” musí mít odpovídající “koncové”. Pokud je ve schématu závorek chyba, objeví se varování Neplatné kritérium! ve sodu panelu.
Předpokládejme, že chcete zobrazit všechny zdi, desky a sloupy, z určité vrstvy.
Pro dodržení tohoto kritéria musí být prvky:
1.být typem zeď NEBO deska NEBO sloup.
A
2.umístěny v dané vrstvě

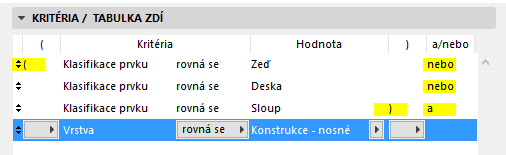

Pro získání správného výsledku musíte podmínky na tři typy prvků umístit do jedné skupiny pomocí závorek. Na obrázku níže si všimněte závorek, které ohraničují skupinu těchto tří podmínek)
Uvnitř závorek musí být podmínky spojeny operátorem NEBO.

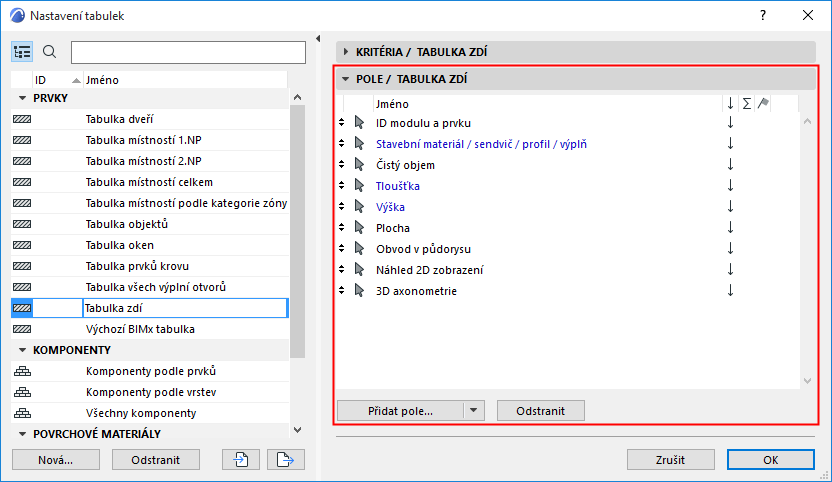

Na tomto panelu jsou zobrazeny všechny parametry, které mohou být použity jako položky tabulky. Parametry, které nemohou být v tabulce editovány, budou zobrazeny černě, editovatelné parametry modře.

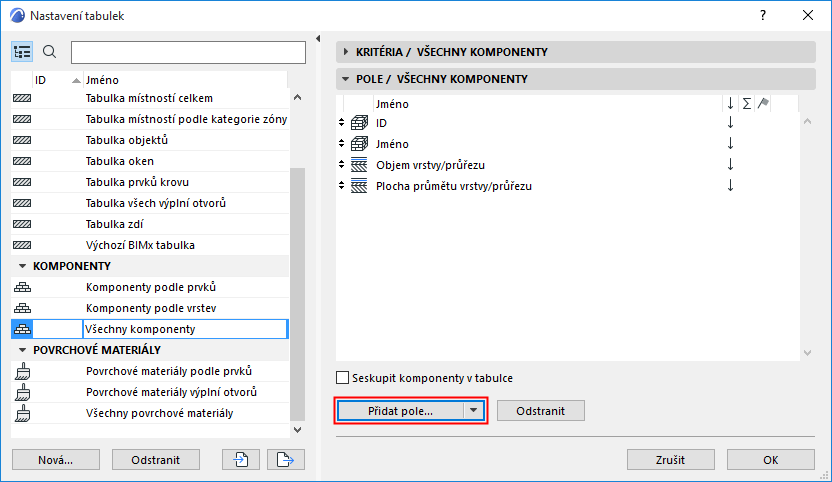

•Přidat pole: Pomocí tohoto tlačítka otevřete okno s dostupnými parametry a vlastnostmi.
Tento seznam závisí na typu tabulky a může obsahovat obecné parametry; speciální parametry vázané na tabulky komponentů a povrchových materiálů a vlastnosti ARCHICADu.
Vyberte pole (rychlejší vyhledávání umožňuje pole hledání v horní části) a dvojklikem ho přidejte do seznamu. (Můžete také kliknout na tlačítko Přidat nebo stisknout klávesu Enter.)
Viz také Další kritéria a pole: Parametry knihovního prvku a Definovat kritéria prvku pomocí IFC dat
Více informací o konkrétních parametrech tabulky prvků, komponentů a povrchových materiálů najdete v následujících kapitolách:
Vytvoření tabulky povrchových materiálů
Informace o používání vlastností ARCHICADu najdete zde:
Systémy klasifikací a vlastností
Seskupit komponenty v tabulce: Tato volba je dostupná pro tabulky komponentů.

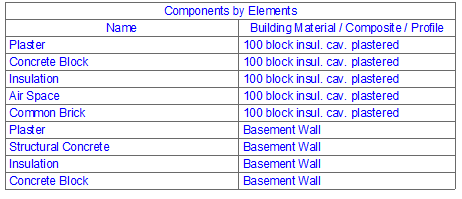

•Pokud zaškrtnete tuto volbu, komponenty jsou vždy seskupeny podle prvku, do kterého patří. (U sendvičových prvků jsou komponenty vypsány ve stejném pořadí, jako v nastavení příslušného sendviče.)

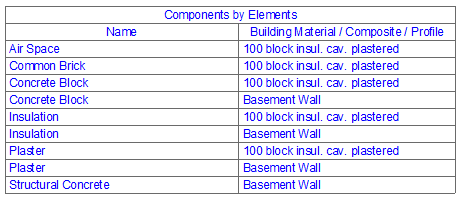

•Pokud necháte volbu nezaškrtnutou, budou komponenty řazeny podle nastavení tabulky (například podle jména, ne podle prvku).
Odstranit: Tímto tlačítkem odstraníte označenou tabulku ze seznamu.
Jakmile je definována nová (nebo upravená) sada, její název se zobrazí v navigátoru a můžete ji používat stejně jako ostatní pohledy.
Výběr polí tabulky pro info v BIMx
Můžete vybrat interaktivní tabulky, jejichž informace budou zobrazeny u prvků modelu exportovaného do BIMx Hyper-modelu v BIMx aplikaci.
Viz Informace zde Vytvoření BIMx Hyper-modelu.
ARCHICAD má přednastavenou interaktivní tabulku, kterou BIMx používá, můžete ale vybrat libovolný počet vlastních tabulek.
Zobrazení URL adresy v info o prvku v BIMx
Informace o prvcích v tabulkách můžou obsahovat URL adresy - tedy hypertextové odkazy na webové stránky (např. informace o výrobci) nebo data o umístění projektu (např. umístění v Google mapách).
Zde je nejjednodušší postup, jak postupovat:
1.V nastavení tabulky přidejte pole “Vlastní text”.
2.Do pole tabulky zadejte text, který bude zobrazení v BIMx v hranatých závorkách:
[Klepnutím otevřete kontakt na výrobce]
3.Hned za tím - bez mezery! - napište URL adresu v uvozovkách:
Další kritéria a pole: Parametry knihovního prvku

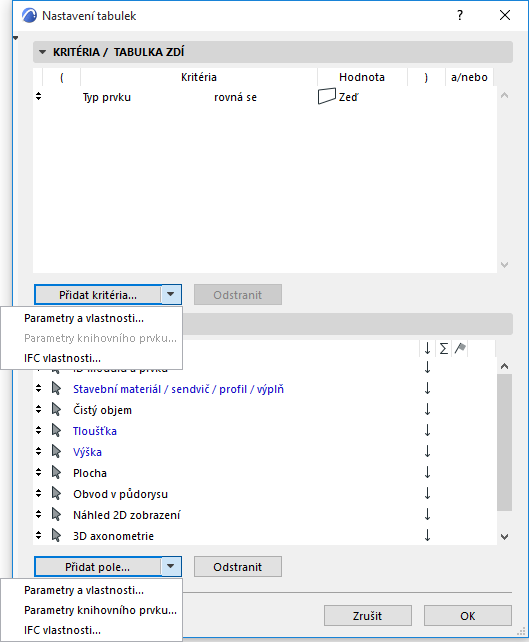

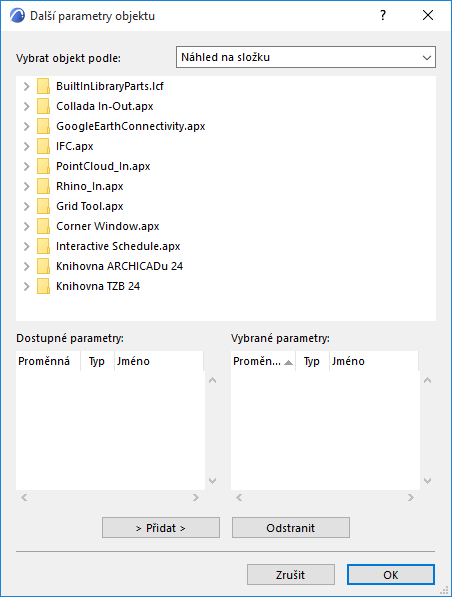

Na panelu Kritérií a panelu Pole v nastavení tabulky můžete otevřít seznam dalších parametrů a vlastností pomocí volby v nabídce pod černou šipkou na pravé straně tlačítka Přidat kritéria nebo Přidat pole:

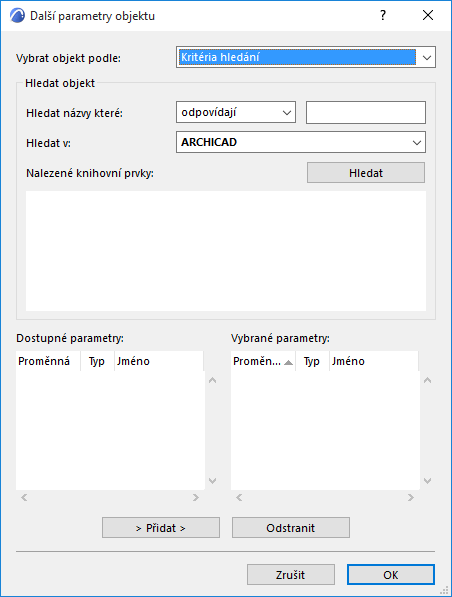

Tento příkaz slouží pro přidání parametru načteného knihovního prvku do seznamu kritérií nebo polí.
•Vybrat objekt podle: Z nabídky na pravé straně vyberte volbu pro hledání objektů k výběru.
–Náhled na složku: Zobrazí všechny načtené knihovní složky, které obsahují knihovní prvky.
–Náhled na složku (pouze použité objekty): Zobrazí složky načtené knihovny, které obsahují knihovní prvky použité v projektu.
–Kritéria hledání: Zobrazí formulář, který umožňuje zobrazit seznam knihovních prvků, jejichž název odpovídá vybranému kritériu.
–Oblíbené objekty: Zobrazí náhled a názvy knihovních prvků definovaných jako Oblíbené.
•Hledání objektů: Pokud je volba Kritéria hledání aktivní v nabídce Vybrat objekt podle, umožní toto pole hledat knihovní prvky, jejichž názvy odpovídají některému kritériu.
–Hledat názvy které: Z nabídky ovládacího prvku vyberte požadovanou podmínku a do pole na pravé straně zadejte textový řetězec.
–Prohledávání: Z nabídky ovládacího prvku můžete vybrat načtenou knihovnu pro hledání. Kliknutím na tlačítko Hledat pak zobrazíte výsledky v poli Nalezené knihovní prvky.
–Hledání: Kliknutím na tlačítko provedete hledání založené na sadě podmínek s ovládacími prvky Hledat názvy s a Hledat.
–Nalezené knihovní prvky: Zobrazí náhled a názvy knihovních prvků, které odpovídají sadě podmínek s ovládacími prvky Hledat názvy s a Hledat.
Přidání: Kliknutím na toto tlačítko přidáte dostupný parametr vybraný v poli nalevo od seznamu vybraných parametrů na pravé straně.
Odstranit: Kliknutím na toto tlačítko odstraníte vybranou položku z pole na pravé straně.
Použijte IFC vlastnosti jako kritéria nebo pole při vytváření interaktivních tabulek.
Viz Definovat kritéria prvku pomocí IFC dat.

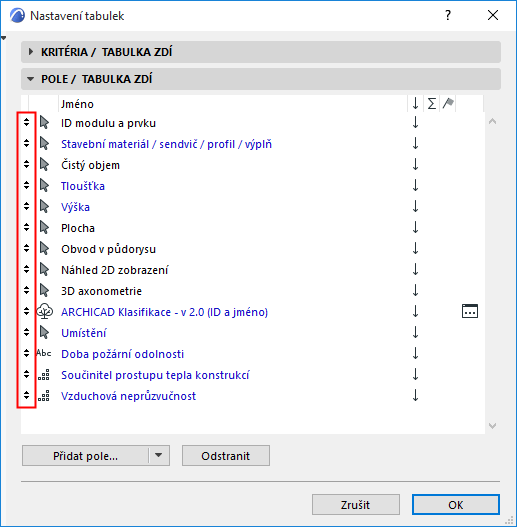

Chcete-li změnit pořadí, v jakém jsou pole v tabulce zobrazena, použijte šipky nahoru a dolů na levé hraně každého řádku přesunete pole nahoru nebo dolů.
Viz také Panel Pole.
Řazení podle hodnoty (Vzestupně/Sestupně)

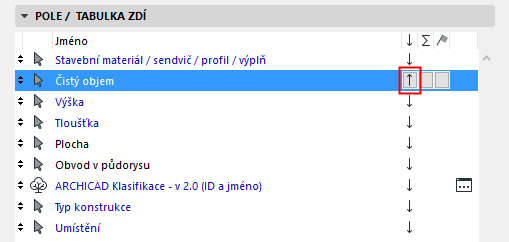

Libovolné pole v nastavení tabulky: Aktivujte šipku nahoru/dolů, která určí trend řazení položek v tomto poli (vzestupně/sestupně); nebo nechte toto pole prázdné. “Žádný” znamená, že toto pole nebude při řazení bráno v potaz.
Poznámka: Pokud je aktivní volba “Zobrazit nadpis” a šipka u prvního řádku je černá (“Nic”), řazení bude automaticky nastaveno jako sestupné podle prvního pole (zdroj nadpisu)

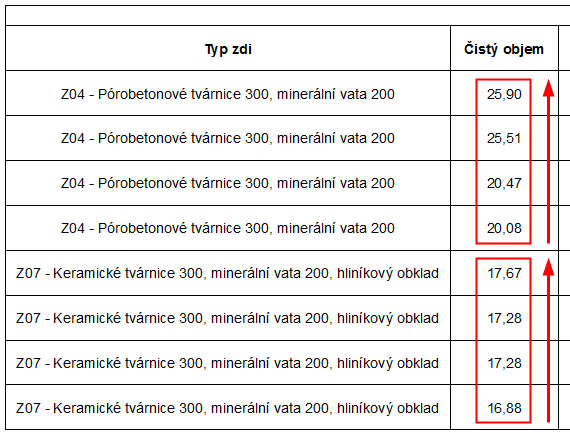

Příklad: Pole Objem má zobrazenou šipku nahoru. Vypsané zdi se stejným typem konstrukce budou vypsány postupně od největšího objemu po nejmenší.
Součet

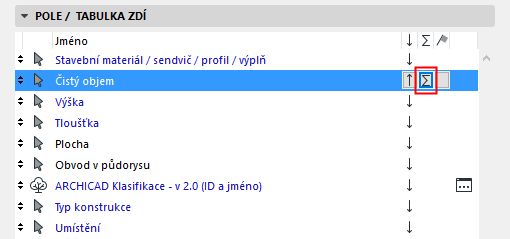

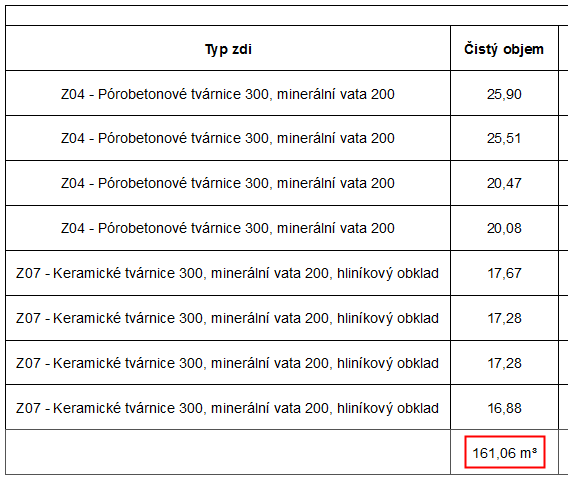

Zobrazením součtu přidáte buňku tabulky, která bude obsahovat celkový součet všech hodnot položek v poli.
Množství

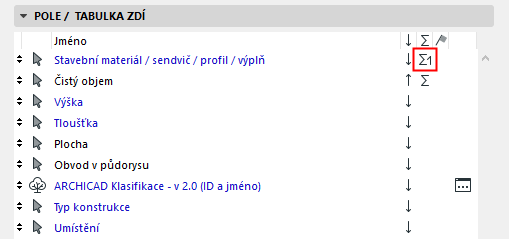

Chcete-li zobrazit množství položek (místo jejich součtu), vyberte ikonu “sum1”.

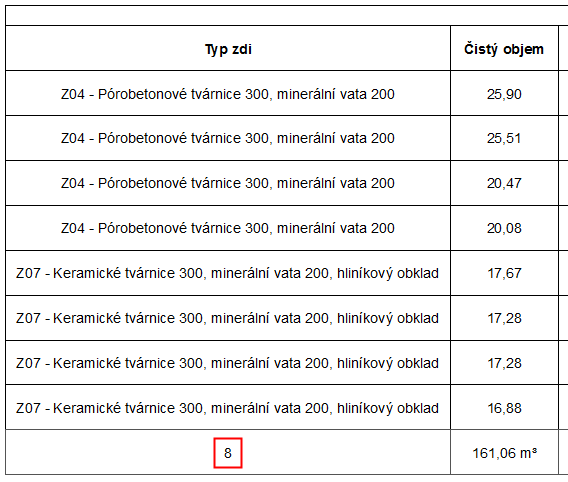

V tomto případě se do tabulky přidá do sloupce Typ zdi počet položek.
Mezisoučet
Praporkem umístěným u některého pole můžete zobrazit jeho mezisoučet.
V tomto poli bude zobrazen samostatný součet a/nebo množství pro každou skupinu prvků se shodnou hodnotou tohoto pole.
Například pole Stavební materiál/Sendvič již má řádek “Součet”, ve kterém je zobrazený celkový počet zdí; protože jsme přidali k tomuto poli praporek v nastavení tabulky, bude vypsán součet a množství každého typu zdi v tomto poli.
Výsledek: V poli Typy zdí se zobrazí počet jednotlivých typů zdí. Kromě toho sloupec Objem obsahuje také příslušné mezisoučty objemu.
