Funkce ARCHICADu Publikace automatizuje a zjednodušuje opakovaný tisk a ukládání velkého počtu zobrazení a výkresů (položek publikace) v různých formátech.
Pro ovládání funkce publikace slouží Sady publikací projektu.
Poznámka: Mapa Sady publikací projektu je dostupná pouze v Navigátoru a Organizéru. (Okno > Paletky). Není dostupná v nabídce Navigátoru.
Sady publikací projektu obsahují jednotlivé sady publikací projektu, které jsou tvořeny položkami publikace:
Každá položka publikace se odkazuje přímo na zobrazení nebo výkres (položka publikace je v podstatě odkaz na zobrazení nebo výkres).
Sady publikací projektu se ukládají v projektu, abyste k nim měli kdykoliv přístup a mohli upravit jejich nastavení a znovu je publikovat.

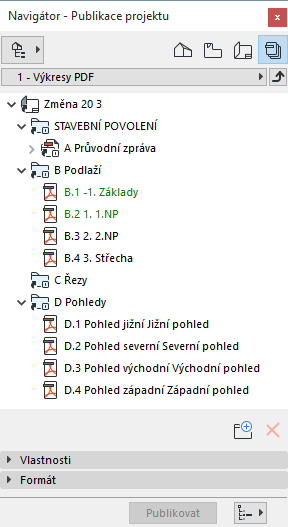

Otevřete sadu publikací projektu v navigátoru nebo organizéru:
•Klikněte na jeho ikonu v horní části okna navigátoru nebo organizéru; nebo
•Použijte příkaz v menu Dokument > Publikovat
Vytvořit novou sadu publikace projektu
Přidání položek do sady publikace
Přidání složky nebo podskupiny do sady publikace
Přejmenování položek publikace
Nastavení formátu publikovaných položek

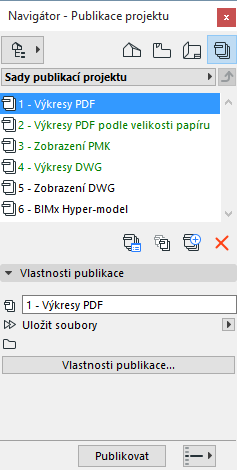

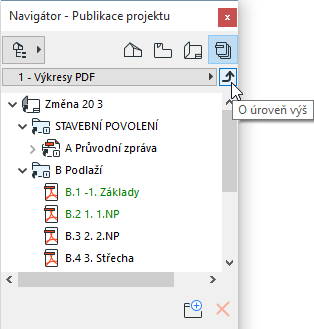

Pokud chcete zobrazit veškeré sady publikací v projektu, klikněte na tlačítko “o úroveň výš”.
Zde jsou zobrazené všechny sady publikací. Vyberte některou z nich, nebo jejich seznam otevřete tlačítkem Sady publikací v horní části okna.
Vytvořit novou sadu publikace projektu

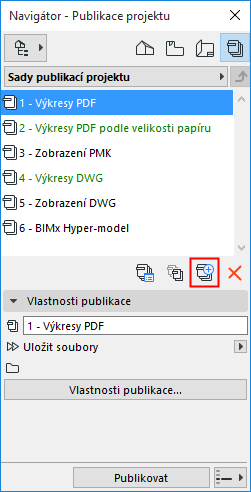

Vytvořte novou sadu publikace tlačítkem Nová sada publikace a nastavte její jméno.
Přidání položek do sady publikace
Pomocí organizéru můžete do sady publikace přidat libovolnou kombinaci výkresů a zobrazení. Následně se z nich stanou "Položky publikace."
V Organizátoru musí být sada publikace na pravé straně. Výkresová složka, mapa zobrazení nebo sada publikace musí být nalevo.
Na levé straně vyberte libovolný počet výkresů, zobrazení, složek nebo položek publikace.
Použijte jeden z následujících postupů:
•Klikněte na příkaz Přidat zástupce na konci mapy pohledů/mapy výkresů
•Přetáhněte je metodou "drag and drop" do mapy publikace
Nastavení formátu výstupu každé položky publikace:
Viz Nastavení formátu publikovaných položek.
Přidání složky nebo podskupiny do sady publikace

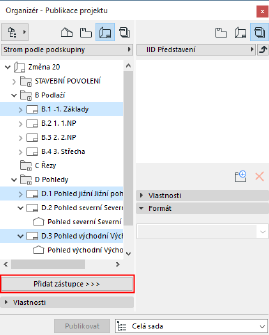

Označte složku nebo podskupinu v Mapě zobrazení nebo Výkresové složce.
Klikněte na Přidat zástupce.
V sadě publikace napravo bude vytvořena složka odkazující na vybranou složku nebo podskupinu. Veškeré změny v souborech a podskupinách se tedy projeví i v provázané sadě publikace projektu.
Oproti tomu, když přetáhnete podskupinu nebo složku do sady publikace, vytvoří se sice odpovídající složka, ale nebude nijak spojena a nebude aktualizovat změny v obsahu původní podskupiny/složky.

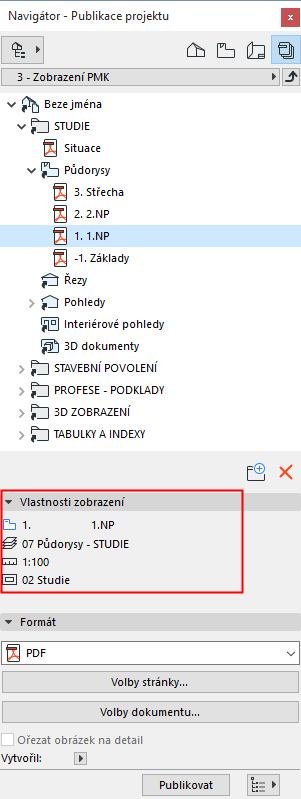

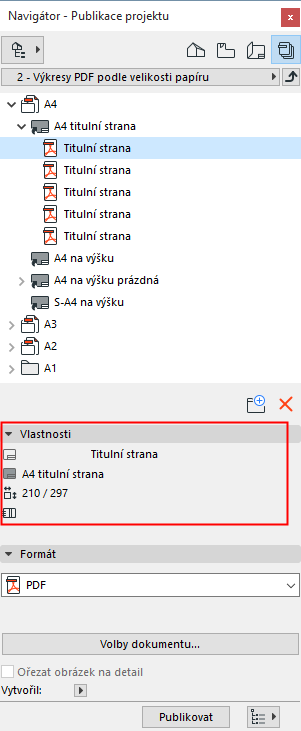

Tato pole zobrazují vlastnosti zobrazení nebo výkresu připojeného k vybrané položce publikace. Tyto vlastnosti se mění podle toho, jaká položka je označena (zobrazení nebo výkres). Kromě ID a jména obsahují vlastnosti informace o kombinaci vrstev, měřítku, zobrazení modelu (u zobrazení), a šabloně výkresu, velikosti, revizi výkresu a edici (u výkresů). Tyto vlastnosti jsou zobrazeny pro informační účely a nemohou zde být upravovány.
Přejmenování položek publikace

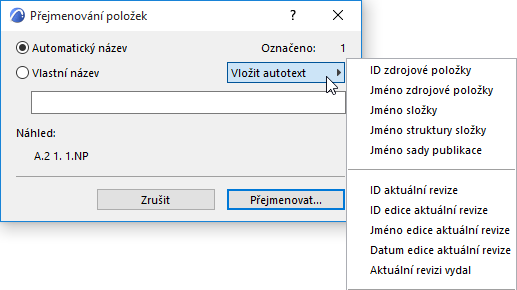

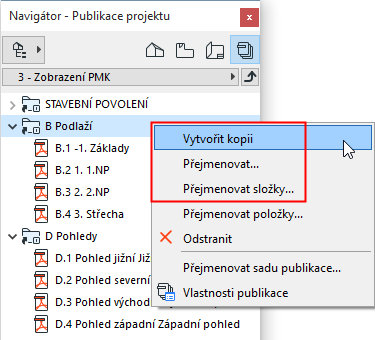

Položky publikace můžete přejmenovat a to vč. složek a jejich případného automatického značení. Označte jednu nebo více položek či složek a použijte příkaz Přejmenovat v kontextovém menu.
•Pokud jste označili více položek publikace, bude nastavení “Přejmenovat položky” použito na všechny tyto položky
•Nově vložená položka publikace převezme logiku pojmenování té složky/podsložky, které bude umístěna.
•Pomocí volby Vlastní název, můžete zadat jakékoli jméno položek.
•Pomocí autotextů můžete jméno souboru přizpůsobit vašim zvyklostem:
–Jméno složky: Přejmenuje položky jménem složky, ve které jsou umístěny
–Jméno struktury složky: Přejmenuje položky celou cestou složky umístění v sadě publikace
–Jméno sady publikace: Přejmenuje položky jménem sady publikace
–ID zdrojové položky: Přejmenuje položky pomocí ID zobrazení nebo ID výkresu, v závislosti na zdroji položky publikace
–Jméno zdrojové položky: Přejmenuje položky jménem zobrazení nebo jménem výkresu, v závislosti na zdroji položky publikace
•Automatický název znamená, že položka publikace bude pojmenována stejně jako její zdroj (např. jméno výkresu nebo kresby).
Poznámka: Složka v publikaci, která byla vytvořena jako zástupce z mapy zobrazení nebo výkresové složky, může mít také automatický název: tento název je stejný jako název podskupiny v mapě zobrazení nebo výkresové složce.

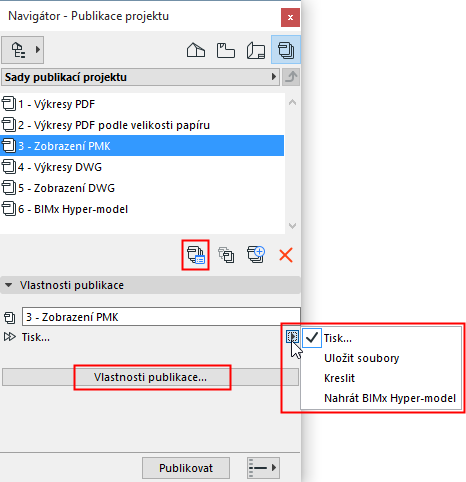

V okně Vlastnosti sady publikace projektu nastavte metodu publikace každé sady publikace.
Pokud chcete otevřít toto okno, ujistěte se, že jste ve výběru sad publikací. (Klikněte na tlačítko “o úroveň výš”.)
Použijte jeden z následujících postupů:
•Klikněte na tlačítko Vlastnosti publikace v Navigátoru nebo Organizéru;
•Mezi tlačítky vyberte příkaz Vlastnosti publikace a klikněte na něj.

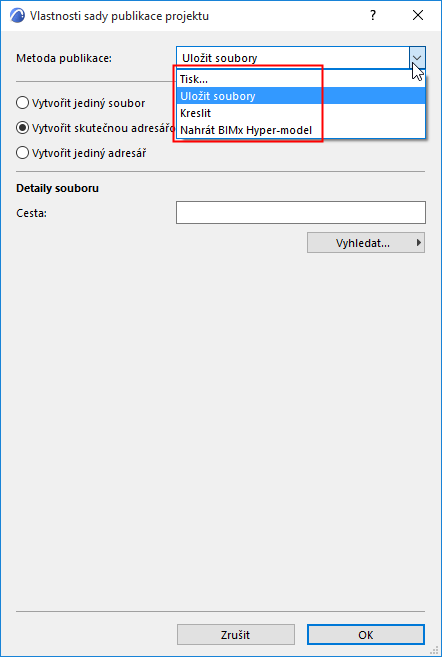

•Metodu publikace vyberte z nabídky.
Nabízí se zde čtyři možnosti:
•Tisk
•Plotrovat
Volby Tisknout a Plotrovat nenabízí žádné další možnosti formátování.
Touto metodou vyexportujete model pro prohlížení v BIMx aplikaci na mobilním zařízení.
Viz Vytvoření BIMx Hyper-modelu.
•Uložit soubory (na lokální disk nebo na BIMcloud)

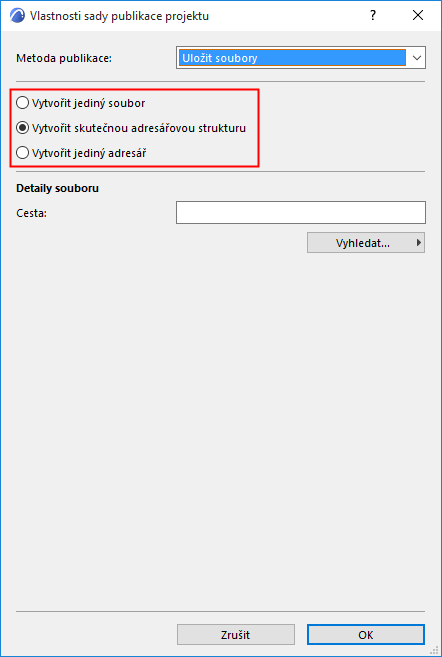

Pokud zvolíte metodu Uložit soubory, máte další následující možnosti konfigurace:
•Vytvořit jediný soubor: Pomocí této volby uložíte celou sadu publikace do jednoho souboru. Dostupné jsou formáty PDF a BIMx Hyper-model.
Viz Vytvoření BIMx Hyper-modelu.
•Vytvořit skutečnou adresářovou strukturu: Klepnutím na toto tlačítko uložíte své soubory v hierarchické struktuře.
•Vytvořit jediný adresář: Klepnutím na toto tlačítko uložíte své soubory do jediného adresáře.
•Cesta: Zadejte cestu složky, do které chcete uložit soubory popř. Ji vyhledejte pomocí tlačítka Vyhledat.
Informace o nastavení formátu výstupu každé položky publikace najdete zde: Nastavení formátu publikovaných položek.
