Nastavení formátu publikovaných položek
Na záložce Formát nastavte formát výstupů. V závislosti na nastavené metodě publikace jsou dostupné různé formáty (Tisknout/Plotrovat nebo Uložit.)
Viz také Výběr metody publikace.

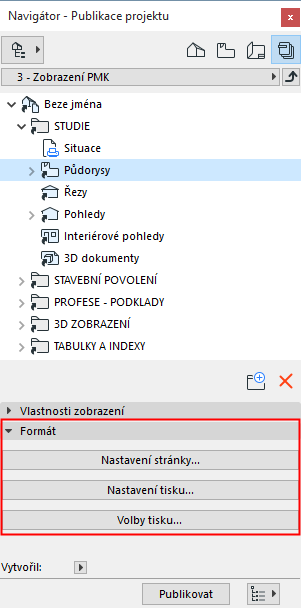

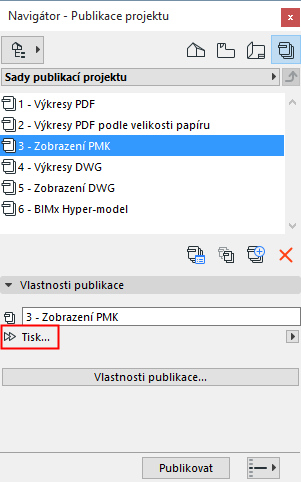

•Volby tištěného/plotrovaného výstupu: Pokud v okně vlastností sady publikace nastavíte Tisknout nebo Plotrovat, můžete těmito tlačítky otevřít odpovídající okna nastavení (např. Nastavení stránky, Nastavení tisku).
Toto jsou verze standardních oken tisku a plotrování s běžnými dostupnými možnostmi.
Více informací naleznete v tématu Tisknout 2D dokumentNastavení plotru.

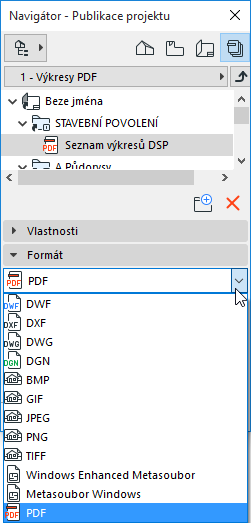

•Pokud ve vlastnostech publikace zvolíte možnost Uložit soubory zvolte v záložce Formát výstupní formát souborů. Soubory lze ukládat v mnoha formátech, včetně všech IFC formátů, standardních obrázkových formátů a formátů jiných CAD aplikací. Formáty souborů můžete vybrat pro obsah složky nebo jednotlivě pro každý pohled.
U některých formátů je k dispozici několik voleb - v tom případě je zobrazeno tlačítko Volby, kde můžete volit nastavení komprimace nebo barevné hloubky.
Viz také Vytvoření BIMx Hyper-modelu.
Formát PDF
•Jestliže ukládáte soubory do formátu PDF, jsou dostupné dvě volby: Volby dokumentu a Volby stránky.
Viz Tvorba PDF výstupu pomocí publikace.
Formát PMK
PMK je nativní formát pro kresby ARCHICADu, které oproti jiným formátům zabírají relativně málo místa na disku. Ukládání pohledů ve formátu PMK může být dobré pro projekty rozdělené do více souborů (např. Model.pln a Dokumentace.pln).
Viz Vytváření výkresů: Velké projekty.
Pomocí převodníku DXF-DWG můžete nastavit obsah publikovaného výstupu.
Viz Nastavení překladače DXF/DWG.
Všechny položky ve složce jsou výkresy a pokud je pro celou složku nastaven formát DXF, objeví se zaškrtávací políčko: Spojit do jednoho DXF.

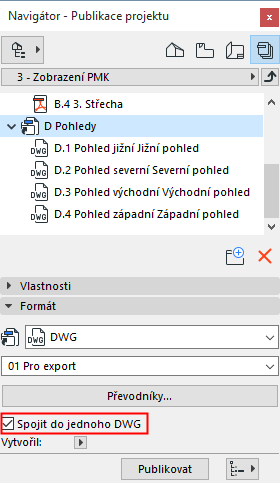

Všechny položky ve složce jsou výkresy a pokud je pro celou složku nastaven formát DWG, objeví se zaškrtávací políčko: Spojit do jednoho DWG. V případě, že tuto možnost využijete:
•Výsledný DWG soubor bude obsahovat takový počet výkresových prostorů, jaký je počet výkresů ve výchozí složce sady publikace. Takto může být celý obsah výkresové složky uložen jako jediné DWG.
•Výsledný DWG soubor je ve výkresovém prostoru a všechny výkresy byly vytvořeny se stejným nastavením překladače.

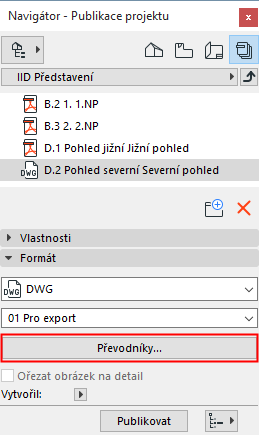

Pro formáty DWG nebo DXF je dostupné tlačítko Převodníky, kterým můžete otevřít okno nastavení převodníků DXF/DWG.
Formát DWF: Ořezat obrázek na detail
Pokud publikujete soubory do formátu DWF, je dostupná volba ořezat obrázek na detail. Zaškrtnutím políčka ořežete obrázek podle aktuálního zvětšení v půdoryse.
Když exportujete pohled ARCHICADu pro použití v AutoCADu, můžete zajistit, aby se exportovala pouze vybraná část pohledu: Nejprve pomocí volby Ořezat obrázek na detail publikujte pohled ve formátu DWF do samostatné složky. Otevřete DWF v ARCHICADu a uložte je znovu jako DWG soubory. V DWG souboru bude zobrazena jen ořezaná část výkresu.

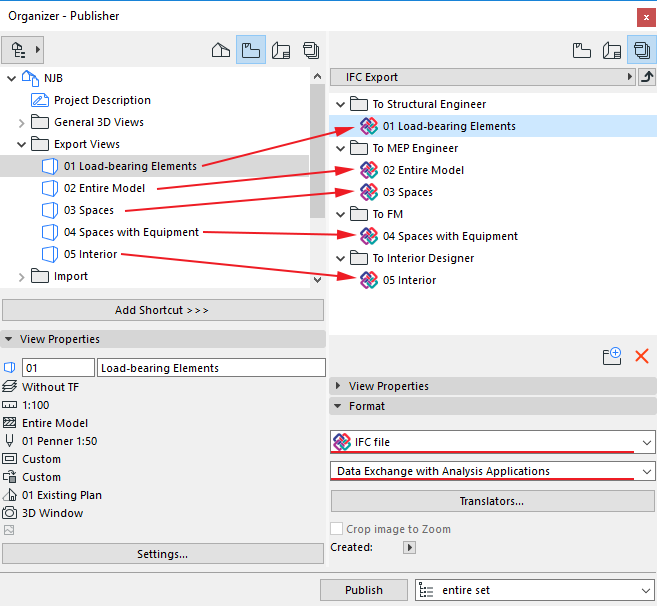

Pro všechny IFC formáty je dostupná nabídka IFC převodníků pro export, které definují obsah publikovaných výstupů.
Další informace o nastavení převodníku můžete zobrazit tlačítkem Převodníky.
Pro každou publikovanou položku můžete zvolit jiný převodník, a přizpůsobit tak obsah daného zobrazení požadavkům příjemce dat. Export nadefinovaných položek pak provedete jedním kliknutím.
Formát pro analýzu konstrukce (Structural Analytical Format - SAF)
Tento formát vyberte pro export modelu pro analýzu konstrukce z ARCHICADu do externího softwaru, který používá metodu konečných prvků (finite element method - FEM).
