Obsah popisky Text/Autotext

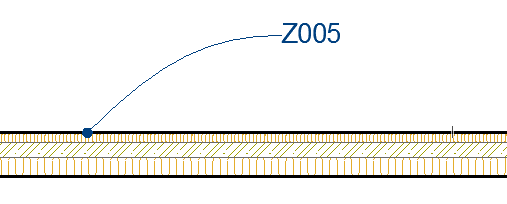

V tomto příkladu obsahuje výchozí popiska Text/Autotext ID modulu (pokud je) a ID popisovaného prvku.

TextLabelSettngsDefault.png     TextLabelDefault.png

Změna výchozího obsahu popisky Text/Autotext

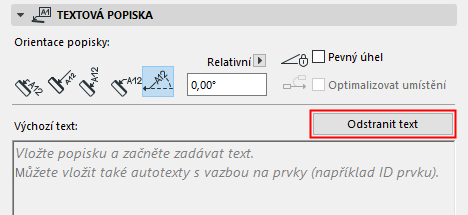

1.Otevřete panel Textová popiska výchozího nastavení popisky a tlačítkem Odstranit text odstraňte veškerý aktuální výchozí text.


2.Vložte do projektu prázdnou popisku.

3.V textovém editoru vložte libovolný text popisky včetně autotextů. Napište například “Požární odolnost:” a za tento text vložte autotext odkazující na tuto vlastnost. Tímto způsobem můžete vytvořit jednoduché textové popisky, ve kterých budou zobrazené asociativní informace o prvcích, ke kterým budou připojené.

Viz Jak vložit autotext.


4.Kliknutím popisku vložíte.

5.Použijte jeden z následujících postupů:

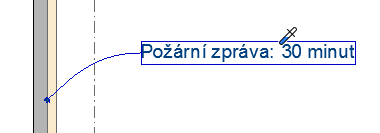

Tuto popisku pak nastavte jako výchozí kliknutím na popisku s příkazem Načíst parametry (nebo klávesovou zkratkou Alt+Klik).

Uložte popisku jako Oblíbené: text v textovém poli popisky je uložen jako součást Oblíbeného nastavení. Oblíbená pak můžete využít pro vkládání popisek s přednastaveným textem. (Viz Vytvoření Oblíbeného.)


Pro nastavení ukazatele a šipky a jejich vztahu k textovému bloku použijte záložku Ukazatel v nastavení popisky.

Viz Ukazatel.

Pomocí formátovací paletky a textového editoru můžete formátovat jednotlivé znaky, řádky a odstavce, případně vkládat textové symboly.

Poznámka: Oblíbená textového nástroje můžete přiřadit textovým položkám v kótách, popiskách a textech výplní.

Viz Ovládací prvky formátovací paletky a textového editoru.
