Popisky

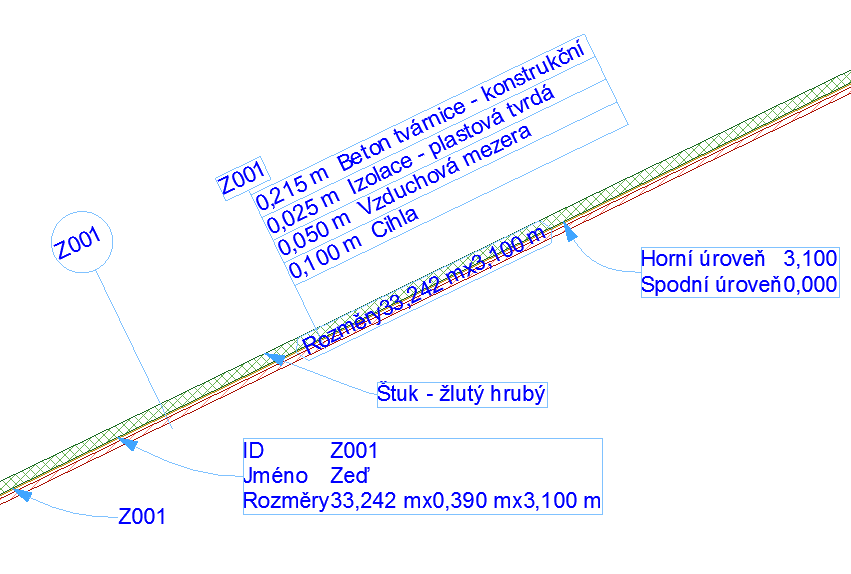

Prvek může být popsán libovolným počtem popisek.

ARCHICAD nabízí sadu základních popisek s velice flexibilním obsahem.

Můžete si také vytvořit vlastní popisku tvořenou 2D prvky a autotexty.

Viz Uložení 2D prvků jako popiska.


Geometrické metody popisky: Asociativní a nezávislá

 Jsou dva způsoby, jak pomocí nástroje popiska vložit popisku:

Nezávislé nejsou asociativní s žádnými prvky. Většinou použijete nezávislou popisku pro zobrazení informace, která nepochází z modelu (např. "zde přimontovat okapy”).


Nezávislá popiska

Asociativní popisky budou kliknutím vloženy na vybraný prvek. Tyto popisky zůstanou asociativní i v případech, kdy prvek přesunete nebo upravíte. Pokud je to možné, jsou hodnoty parametrů automaticky aktualizovány.


Asociativní popiska

Poznámka:

Pokud prvek smažete, smaže se i jeho popiska.

Ve výchozím nastavení budou popisky skryty s asociovaným prvkem (např. ve skryté vrstvě). Pokud chcete popisku zobrazit bez ohledu na asociovaný prvek, zrušte v okně nastavení popisky volbu “Skrýt s asociovaným prvkem”.

Vícepodlažní prvky musí být popsány na každém patře zvlášť.

Asociované popisky zóny lze vložit ve stejném kroku, jako je vytvořena samotná zóna: viz Automatické umístění popisky zóny.

Metody vkládání popisek: Jednoduchý a detailní

Pomocí jednoduché metody vložíte popisku jedním kliknutím; popiska a její šipka mají tvar, který je nastavený v Infopaletce nebo nastavení popisky (šipka a počáteční úhel - pokud je aktivovaný).


Jednoduché umístění

Detailní metoda vyžaduje tři kliknutí (případně dvě, pokud je zamknutý počáteční úhel), máte ale větší kontrolu nad vkládanou popiskou.


Detailní umístění

Více informací o nastavení čáry popisky najdete zde: Ukazatel.

Viz také Úprava textového bloku.
