Výkresová složka

Všechny projektové soubory ARCHICADu obsahují výkresovou složku, jejíž obsah je zobrazen ve stromové struktuře navigátoru nebo organizéru.

Zobrazíte jí kliknutím na ikonu Výkresová složka v horní části navigátoru nebo organizéru.

Ve výkresové složce můžete uspořádat výkresy do tzv. podskupin, které jsou reprezentovány složkami. Každý výkres je asociován se schématem výkresu definujícím velikost a některé další atributy. To pomáhá automatizovat některé úkoly, například vložení firemního loga.

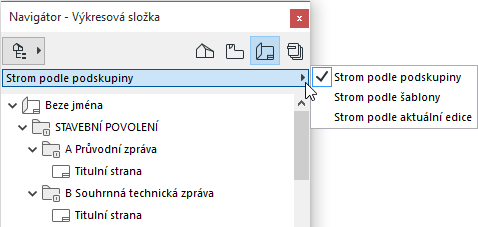

Formáty zobrazení výkresové složky (paletka Navigátor/Organizér)

Pouze v Navigátoru/Organizéru můžete zobrazit výkresovou složku ve třech formátech:

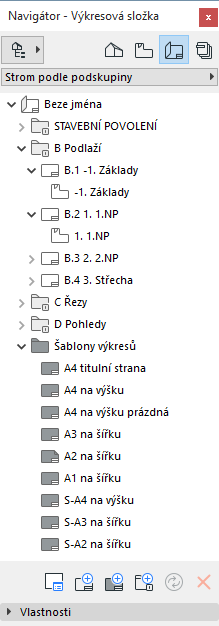

Strom podle podskupiny (implicitní zobrazení) vypisuje výkresy podle podsložek, které jste vytvořili - libovolné uspořádání složek. (Hlavní funkcí podskupin je dovolit uživateli určit si vlastní číslovací systém.) Ve stromové struktuře jsou zobrazeny rovněž názvy kreseb umístěných na výkresech.

Viz Podskupiny.

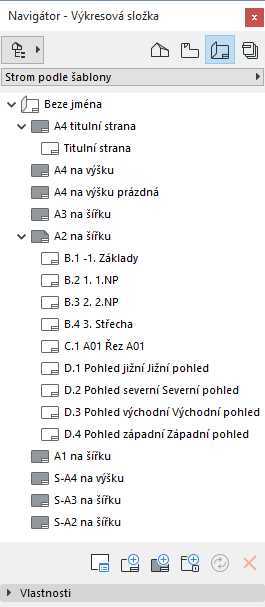

Strom podle šablony zobrazuje výkresy na základě jejich Šablony výkresů.

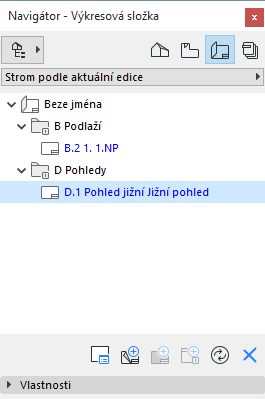

Strom podle aktuální edice zobrazuje pouze výkresy, které byly zařazeny do poslední edice revizí.


Viz také Správa změn/revizí.

Přesouvání položek výkresové složky

Prvky můžete přesunovat pomocí techniky táhnout a pustit, a tak:

Vytvářet hierarchické podskupiny

Přesunovat výkresy z jedné podskupiny do druhé

Přiřazovat výkresová schémata výkresům

Přesunovat kresby z jednoho výkresu do druhého

Poznámka: V tomto případě zůstane proporcionální vzdálenost kresby od počátku výkresu nezměněna.

Při editaci prvků výkresové složky udržují paletky Navigátor a Organizér přehled o tom, na kterém prvku pracujete.

Prvky, které zvolíte v navigátoru, se označí.

Když se pohybujete a pracujete v okně výkresu, zvýraznění se změní na orámování.

Důležité: Operace používající položky Navigátoru/Organizéru (například přetahování mezi mapami navigátoru, odstranění položek z mapy nebo přidání položek do publikace projektu) se nepřidávají do seznamu standardních operací a nelze je vrátit zpět.

Nastavení a příkazy položek výkresové složky

Nastavení a související příkazy k položkám výkresové složky najdete:

V kontextovém menu označené položky výkresové složky


Pod tlačítkem nastavení v záložce vlastnosti (po označení položky)

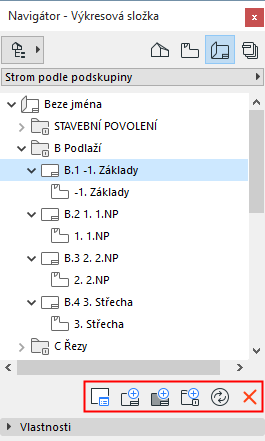

Pod tlačítky příkazů v Navigátoru/Organizéru. Ty jsou aktivní nebo šedé (neaktivní) v závislosti na typu označené položky (výkresová složka, podskupina, výkres, kresba nebo šablona výkresů):


Nový výkres

Nová šablona výkresů

Nová podskupina

Aktualizovat: Aktualizuje obsah označené kresby nebo všech kreseb na označeném výkresu.

Odstranit vybrané položky

Použijte příkazy v menu Dokument > Výkresová složka

Poznámka: Přehled výkresů nebo kreseb v projektu můžete získat také pomocí indexů projektů , které umožňují i řazení výkresů a kreseb podle zadaných kritérií.

Viz Indexy projektů.

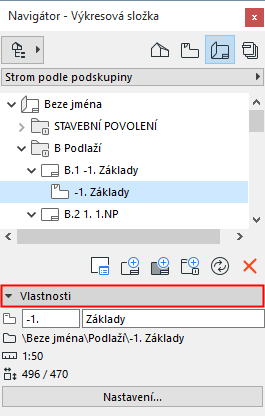

Vlastnosti výkresové složky (paletka Navigátor/Organizér)

Označte položku (výkresovou složku, podsložku, šablonu výkresů, kresbu nebo jakoukoli složku) ve výkresové složce, v informační části budou zobrazeny příslušné informace.

Název a cesta k projektu jsou zobrazeny pouze pro čtení.

Vlastnosti podskupiny obsahují ID a jméno podskupiny. Tyto vlastnosti jsou editovatelné.

Vlastnosti výkresu obsahují:

ID výkresu a jméno výkresu. Tyto vlastnosti jsou editovatelné.

Šablonu výkresu asociovanou s tímto výkresem. Podle potřeby můžete pomocí seznamu přiřadit jinou šablonu výkresu.


Velikost výkresu.

číslo poslední revize výkresu a jméno edice do které je zařazen (pokud byl revidován).

Vlastnosti kresby obsahují:

ID kresby a jméno kresby. Tyto vlastnosti jsou editovatelné.

Cestu zdroje kresby

Měřítko a velikost kresby
