Šablony výkresů

Šablony výkresů jsou šablony, které definují velikost výkresů (stránek) výkresové složky. Každý výkres má přiřazenou nějakou šablonu výkresů.

Grafické a textové položky, které vložíte na šablonu, se zobrazí ve všech výkresech, které ji používají.

Šablony výkresů se umísťují do složky Šablony výkresů ve výkresové složce a lze je libovolně pojmenovávat.

ARCHICAD nabízí několik šablon výkresů. Můžete použít některou z přednastavených šablon výkresů nebo si vytvořit svou vlastní.

Většina z nastavení je definována v nastavení šablony výkresů.

Viz Nastavení šablony výkresu.

Otevření šablony výkresů

Šablonu výkresů můžete otevřít dvojklikem na její název v navigátoru.

Ve výchozím nastavení se všechny šablony a výkresy otevírají v nové záložce nebo okně.

Pokud otevřete nový výkres nebo šablonu výkresů, může nahradit otevřený výkres/šablonu, nebo může být otevřena v nové záložce. Toto výchozí nastavení nově otevíraných záložek můžete nastavit v menu Volby > Pracovní prostředí > Další volby.

Výchozí výkresová schémata

Jedno ze schémat bude použito při vytváření nových výkresů. Výchozí výkresové schéma se zobrazí s ikonou výkresu bez levého horního rohu.


Změna výchozího výkresového schématu vašich výkresů:

Vyberte v navigátoru nebo organizéru požadované výkresové schéma a postupujte jedním z následujících postupů:

Z kontextového menu vyberte Nastavit jako výchozí

Otevřete nastavení šablony výkresů a zapněte volbu Nastavit jako výchozí pro nové výkresy v levém dolním rohu.

Použití výkresového schématu

Pokud chcete existujícímu výkresu přiřadit jiné výkresové schéma, postupujte následovně:

Přetáhněte libovolné schéma na označený výkres

Přetáhněte výkres na libovolné výkresové schéma

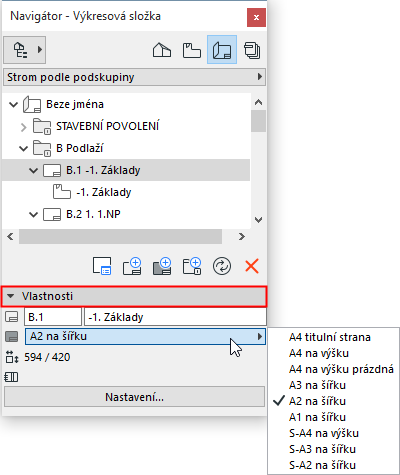

Vyberte výkres a vyberte jiné výkresové schéma v nabídce v dolní části paletky Navigátor nebo v okně Nastavení vybraného výkresu.


Vytvořit novou šablonu výkresů

Pokud chcete vytvořit nový vzorový výkres, postupujte následovně:

nebo použijte příkaz Nový výkres z kontextového menu některé z položek ve složce vzorových výkresů v navigátoru.

Vyberte Dokument > Výkresová složka > Nový vzorový výkres.

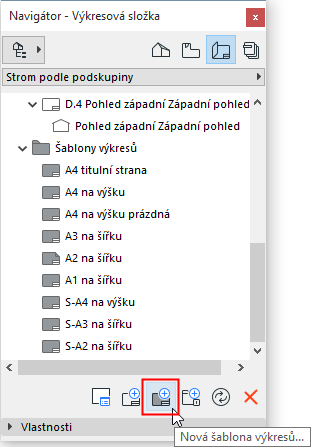

Klikněte na ikonu Nový vzorový výkres v navigátoru nebo organizéru.


Rozpisky výkresových schémat

Výchozí výkresová schémata obsahují běžně používané rozpisky, které jsou tvořeny z 2D prvků (čar, výplní), textu a autotextu. Autotext se skládá ze speciálně předdefinovaných položek automatického textu generovaných programem.

Viz také Autotext.

Například rozpiska vytvořená pomocí šablony výkresového schématu obsahuje mimo jiné položky autotextu v textových polích název projektu, název kresby, status projektu a ID výkresu a také textové položky a logo.


Rozpisku můžete upravit otevřením výkresového schématu a pomocí 2D nástrojů pro editaci a nástroje text.

Zobrazení položek výkresového schématu

Pokud chcete nastavit položkám výkresového schématu jednotnou barvu, najdete tuto volbu v menu Volby > Pracovní prostředí > Volby zobrazení. Jinak budou položky výkresového schématu zobrazeny v jejich původních barvách (implicitně je nastavena jednotná barva).

Chcete-li zobrazit položky výkresového schématu nad nebo pod výkresem, vyberte odpovídající volbu v záložce jméno a velikost v nastavení šablony výkresů.

Zobrazení položek na schématu můžete vypnout pomocí volby v menu Zobrazení > Možnosti pohledů > Skrýt položky výkresového schéma ve výkresu. Tato volba má vliv také na položky výkresového schématu ve výkresu použité jako průhledová zobrazení.

Pokud zobrazíte výkres jako průhledové zobrazení, budou všechny položky vzorového výkresu zobrazeny jako součást tohoto zobrazení.
