Rámeček kresby

Každá kresba vložená do projektu má rámeček. Existují dvě možnosti jeho nastavení:

Přizpůsobit rámeček kresbě zahrne veškerý obsah zdrojového zobrazení.

Změnit velikost rámečku ručně omezí rozsah zobrazení (umožňuje obsah kresby oříznout).

Proč ořezávat obsah kresby?

Pokud změníte velikost rámečku kresby, můžete obsah kresby oříznout a tím prvky, které již nejsou zobrazené odstranit z mezipaměti. Oříznutý obsah nebude dále načítán a aktualizován (dokud se opět nedostane dovnitř rámečku kresby). Proto oříznutí obsahu kresby zmenšuje velikost souboru a může zrychlit aktualizaci kresby.

Editace rámečku a oříznutí obsahu kresby se chovají stejně pro všechny typy kreseb, včetně těch načítaných z externího zdroje.

Oříznutý obsah může být kdykoliv opět použit, pokud je zdroj kresby dostupný.

Témata v této části:

Přizpůsobit rámeček kresbě

Změnit velikost rámečku a oříznout obsah

Zobrazení oříznutého obsahu

Příkaz ořezat kresby rámečkem

Příkaz zrušit ořezání kreseb

Přizpůsobit rámeček kresbě

Ve výchozím nastavení se rámeček přizpůsobí tak, aby zahrnoval celý obsah kresby. volba Přizpůsobit rámeček kresbě v nastavení kresby nebo v infopaletce je aktivní.

Rámeček kresby je vykreslen plnou čarou: kresba není oříznuta.


Přizpůsobit rámeček kresbě (plná čára)

Změnit velikost rámečku a oříznout obsah

1.Klikněte na jakoukoliv hranu rámečku a pomocí nástrojů editace v plovoucí paletce rámeček upravte.

2.Volba Změnit velikost rámečku ručně je nyní aktivní (v nastavení nástroje nebo v infopaletce).

3.Ve výchozím nastavení je volba Ořezat kresby rámečkem také aktivní při změně velikosti rámečku se podle něj kresba ořízne.

Rámeček kresby, která je oříznutá, je vykreslen tečkovanou čarou.

Oříznutý obsah může být kdykoliv opět použit, pokud je zdroj kresby dostupný. (Viz níže.)


Ořezat kresbu rámečkem (tečkovaná čára)

Zobrazení oříznutého obsahu

Pro vybranou kresbu:

1.Upravte obrys rámečku podle potřeby.

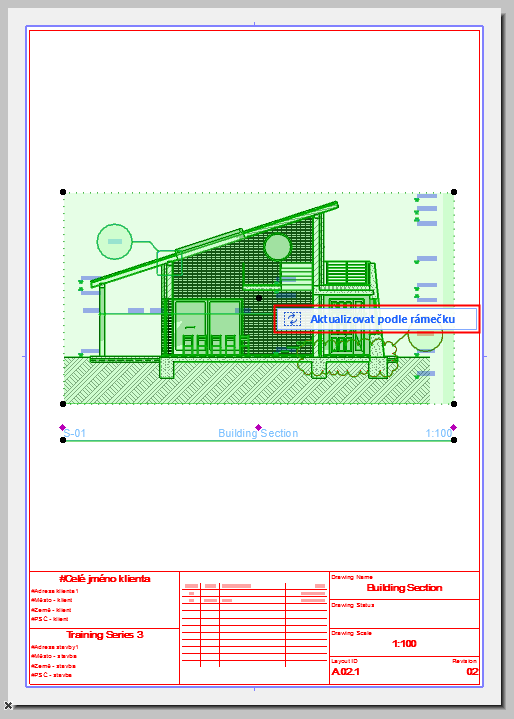

2.Zašedlá oblast označuje oříznutý obsah. Při označení kresby se objeví tlačítko Aktualizovat podle rámečku.


3.Aktualizovat podle rámečku Zašedlá část kresby se obnoví.

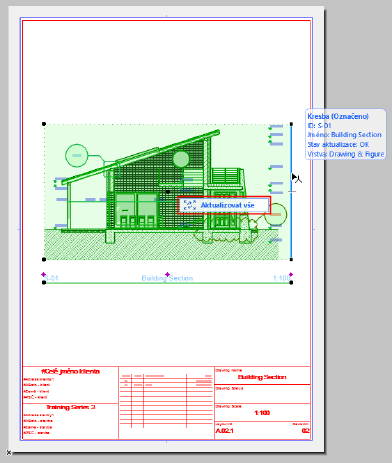

4.Při dalších úpravách rámečku kresby se příkaz změní na Aktualizovat vše.

Klikněte na Aktualizovat vše pro aktualizaci celého obsahu kresby na pozadí. Celý zašedlý obsah kresby je nyní zobrazený. Při opakovaných úpravách rámečku tak nemusíte vždy kresbu aktualizovat.


 Příkaz ořezat kresby rámečkem

Platí pro označené kresby s ručně upraveným rámečkem, které nejsou ořezané.

Použijte příkaz Ořezat kresby rámečkem v:

kontextové nabídce kresby nebo položky kresby v Navigátoru

kontextové nabídce záložky výkresu

infopaletce

menu Dokument > Kresby

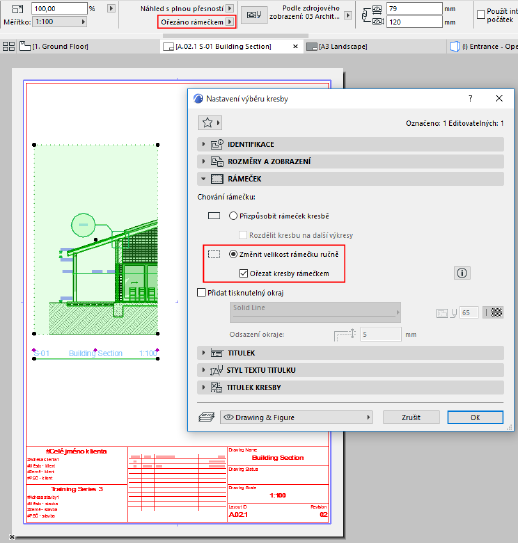

nastavení nástroje (záložka Rámeček)

Stav kresby je nyní Ořezáno Obsah kresby mimo aktuální rámeček je vymazán z mezipaměti.

Rámeček kresby, která je oříznutá, je vykreslen tečkovanou čarou.

Poznámka: Stav kresby Ořezáno

Příkaz zrušit ořezání kreseb

Pro vybrané kresby:

Použijte příkaz Zrušit ořezání kreseb z:

kontextové nabídce kresby nebo záložky výkresu.

infopaletce

menu Dokument > Kresby

nastavení nástroje (záložka Rámeček): zrušte volbu Ořezat kresby rámečkem

Stav kresby je nyní Neořezáno (stav je zobrazen v infopaletce a ve Správci kreseb). Velikost rámečku je změněna ručně.

Při Automatické aktualizaci kresby:: Příkaz Zrušit ořezání kreseb obnoví celý dříve ořezaný obsah kresby.

Při Ruční aktualizaci kresby: Pro obnovení ořezaného obsahu použijte příkaz Zrušit ořezání kreseb, poté kresbu aktualizujte.

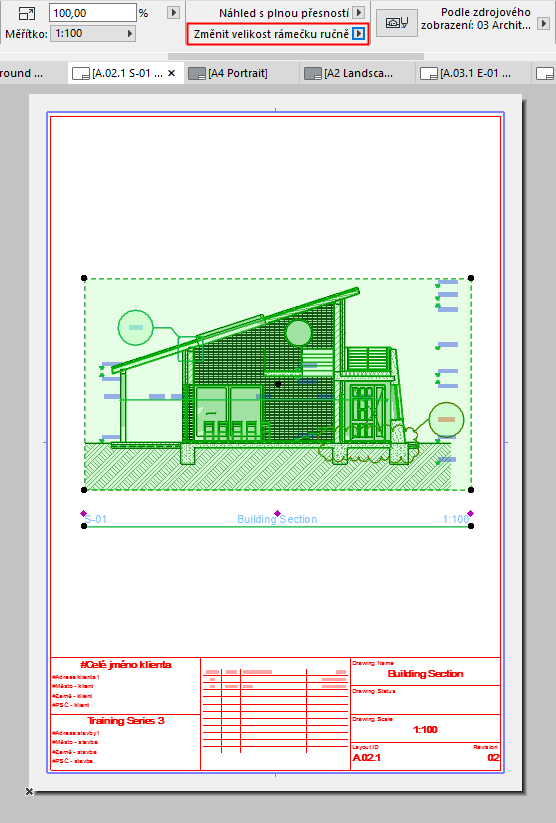

Rámeček kresby upravený ručně je vykreslen čárkovanou čarou:


Rámeček upravený ručně (čárkovaná čára) - Stav kresby Neořezáno
