Porovnání dvou zobrazení modelu pro analýzu konstrukce

Zde porovnáme zobrazení modelu pro analýzu konstrukce (ne fyzický model). Takže před spuštěním porovnání je třeba v okně “výběr modelu” zapnout analytický model, jak je popsáno níže.

Poznámka: Při otevírání SAF souboru pomocí porovnání modelu je automaticky použito nastavení SAF převodníku z aktuálního projektu. Ověřte si, že aktuální nastavení SAF převodníku jsou správná. Pokud je chcete změnit, můžete do projektu importovat soubor jiného převodníku. Viz Import/Export souborů SAF převodníků.

Příklad použití

Tento postup použijte v případech, kdy jste od statika obdrželi revidovaný a upravený konstrukčně analytický model.

1.Použijte příkaz 3D model > Porovnání modelu.

2.Na paletce Porovnání modelu:

Jako model 1 vyberte Aktuální model

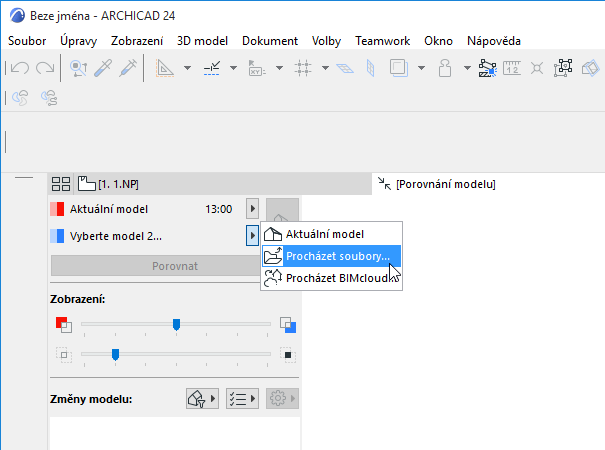

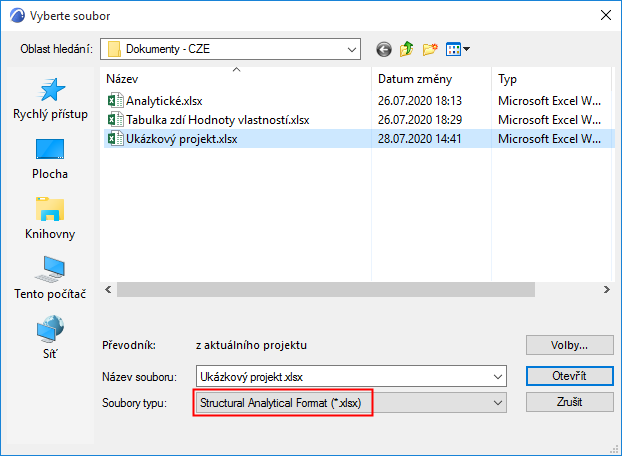

3.Jako model 2 vyberte SAF soubor (formát Structural Analysis File), který jste dostali od statika.

4.Klikněte na tlačítko Otevřít.

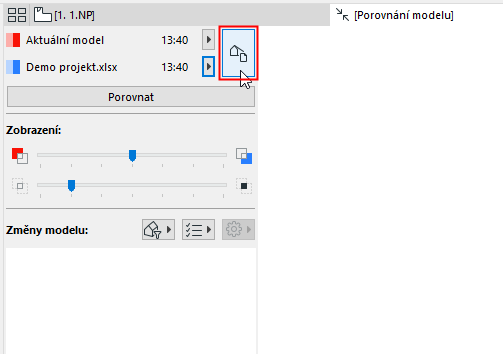

5.Na paletce Porovnání modelu klikněte na tlačítko výběru zobrazení.

6.Otevře se okno Výběr zobrazení.

Poznámka: Pokud je aspoň jeden z porovnávaných modelů SAF soubor, výběr zobrazení není k dispozici.

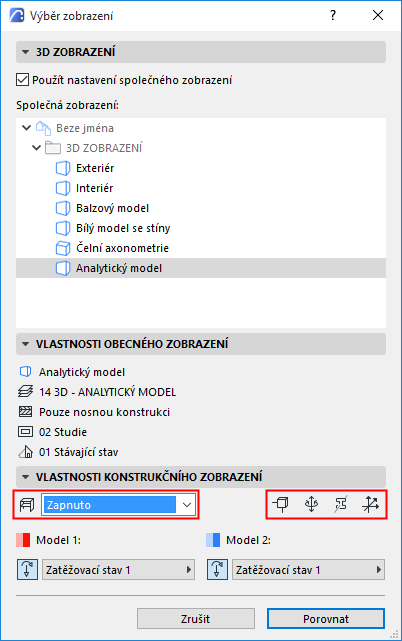

7.Na panelu Vlastnosti konstrukčního zobrazení zapněte volbu Model pro analýzu konstrukce.

•Uzly, uložení hran, profily a lokální souřadnicový systém můžete v okně porovnání zobrazit zapnutím odpovídajících tlačítek.

•Můžete také porovnat vybrané zatěžovací stavy jednotlivých zobrazení. (Viz nížeZatěžovací stavy v Porovnání modelu, .)

8.Klikněte na tlačítko Porovnat.

•V průběhu generování výsledků porovnání modelů můžete přecházet mezi libovolnými ostatními záložkami nebo okny.

9.Výsledky budou zobrazené v okně Porovnání modelu.

10.Můžete filtrovat parametry, které chcete zobrazit. Dostupné parametry jsou určeny speciálně pro model pro analýzu konstrukce.

11.Pokud to bude třeba, můžete vytvářet Anotace.

Viz Vytvoření anotace ze seznamu změn porovnání modelu.

Zatěžovací stavy v Porovnání modelu

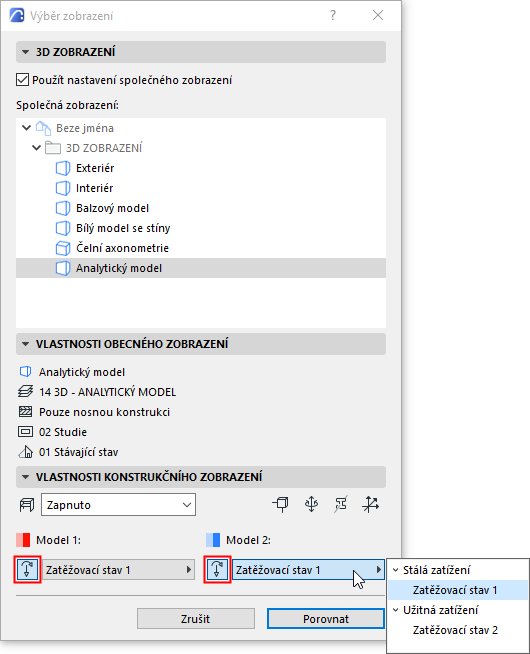

V okně Výběr zobrazení (panel Vlastnosti konstrukčního zobrazení):

•U obou modelů vyberte zatěžovací stavy. Je zobrazen uložený zatěžovací stav (převzatý z nastavení zobrazení).

•Zatěžovací stav jednoho či druhého modelu můžete libovolně zapnout/vypnout. Pokud zatěžovací stav vypnete, budou pro daný model data zatížení ignorována.

•Pro oba modely můžete vybrat různé zatěžovací stavy, které mají být porovnány.

Co se stane, kdy jsou parametry zatěžovacích stavů změněny?

Porovnávané zatěžovací stavy mají shodné jméno, ale jejich nastavení je změněné (např. stav zatěžovacího stavu se změnil ze stálého na proměnné): Porovnání modelu vypíše tuto změnu jako změnu parametru zatížení.

Pokud vytvoříte anotaci a přijmete změnu, ARCHICAD se vás zeptá, jak s se změnou zatěžovacího stavu naložit: jestli upravit nastavení aktuálního zatěžovacího stavu, nebo vytvořit nový zatěžovací stav.
