Pomocí funkce Porovnání modelu snadno porovnáte a znázorníte změny mezi dvěma modely. Změny 3D prvků jsou tříděné jako “nové”, “upravené” a “odstraněné”. 2D prvky nejsou zohledněny.

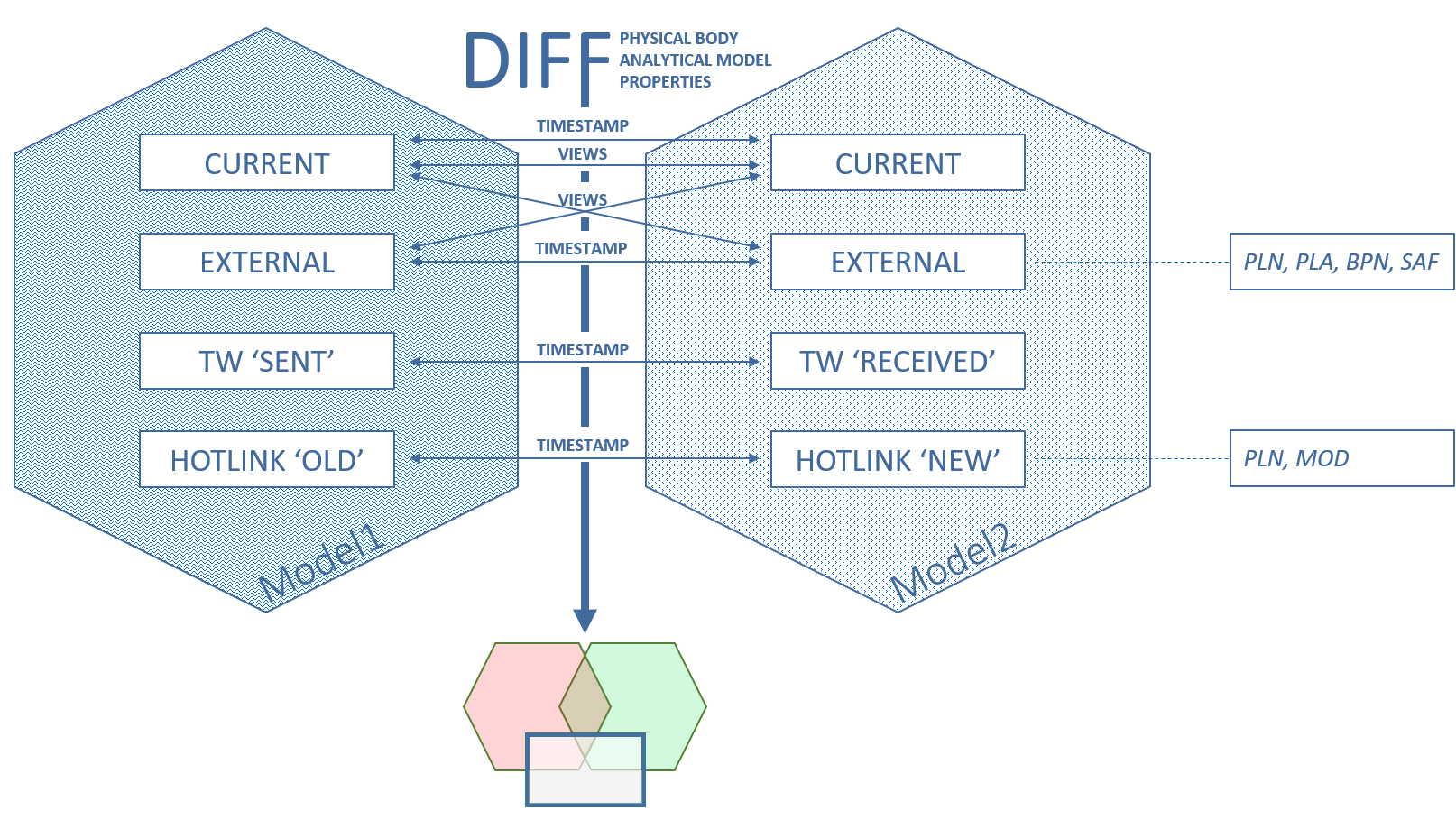

Porovnání modelu porovnává 3D zobrazení libovolných dvou modelů, kterými můžou být:
•Aktuální fyzický nebo analytický model (může se jednat i o různé časové verze stejného aktuálního modelu)
•Externí soubor (PLN, PLA, nebo SAF)
•Teamwork model: můžete porovnat dvě verze - před a po odeslání změn
•Aktuální model: můžete porovnat dvě verze - před a po aktualizaci připojených modulů
•IFC model (Jedná se o experimentální funkci. Viz Import/export IFC modelu pro analýzu konstrukce - Experimentální funkce.)
Porovnání modelu nabízí různé možnosti zobrazení změn mezi dvěma skupinami 3D modelů
Pokud použijete příkaz Porovnat, vždy bude generováno zobrazení s oběma porovnávanými modely ve speciálním okně “Porovnání modelu”.
Pomocí paletky Porovnání modelu filtrovat, řadit a přibližovat pohled na změny modelu a zjistit, které parametry byly změněny.
Z jakékoli změny můžete vytvořit anotaci.
Komentář:
–Funkce Porovnání modelu dokáže porovnat dva modely na základě jejich pevné časové značky. Takže pokud později některý z modelů upravíte (např. upravíte nastavení zobrazení, odstraníte prvek), nebude možné aktualizovat předchozí výsledky porovnání. Spusťte porovnání znovu s aktuálními modely.
–Porovnání větších a složitějších projektů může chvíli trvat, proces ale běží na pozadí. Můžete bez přerušení pokračovat v práci na aktuálním modelu.
–Na záložce Porovnání modelu je zobrazeno, jestli ještě proces probíhá a když je dokončený.
–Můžete spustit více procesů porovnání současně.
Porovnání verzí Teamwork projektů (před a po odeslání změn)
Porovnání dvou verzí uloženého aktuálního modelu
Porovnání dvou zobrazení stejného projektu
Porovnání modelů ARCHICADu před a po aktualizaci modulů
Porovnání dvou zobrazení modelu pro analýzu konstrukce
Filtr změn zobrazených v paletce Porovnání modelu
Porovnání modelu: Prohlížení změn
