Vytvoření anotace ze Zprávy o kontrole modelu

Ve Zprávě o kontrole modelu jsou vypsány problémy, které můžou odhalit tři funkce ARCHICADu (v menu 3D model > Kontrola modelu).

Viz Kontrola modelu - přehled.

Jakoukoli položku ze zprávy můžete přidat jako anotaci určenou pro další zpracování.

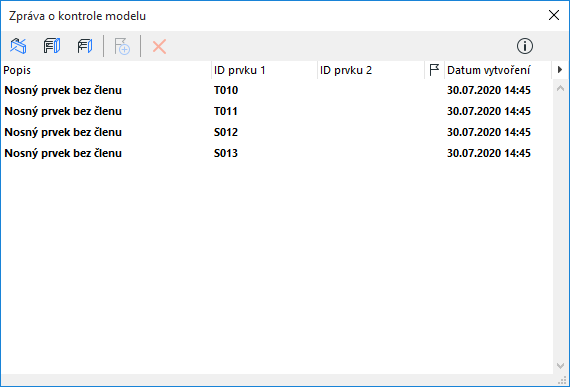

V tomto případě kontrola odhalila čtyři nosné prvky, které nejsou součástí analytického modelu, jedná se tedy o chybu modelu.

Z vypsaných položek můžete vytvořit jednu či více anotací.

Ve zprávě o kontrole modelu:

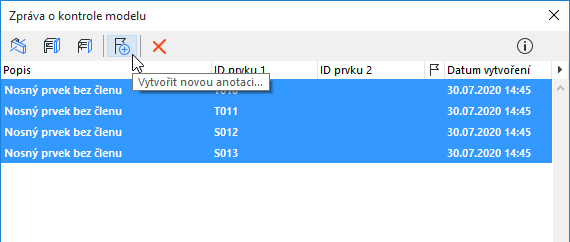

1.Označte problémové položky - zde všechny čtyři.

2.Klikněte na ikonu Vytvořit novou anotaci v horní části okna.

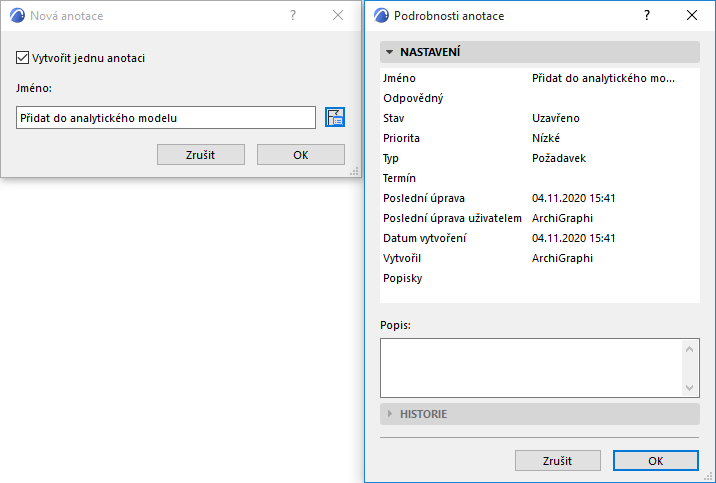

3.V dalším okně přidejte všechny čtyři položky do jediné anotace.

4.Zadejte jméno: “Přidat do analytického modelu.”

5.Kliknutím na vlajku otevřete Podrobnosti anotace: nastavte stav, prioritu, popis, pak klikněte na OK.

6.Zpět v okně Nová anotace klikněte na OK.

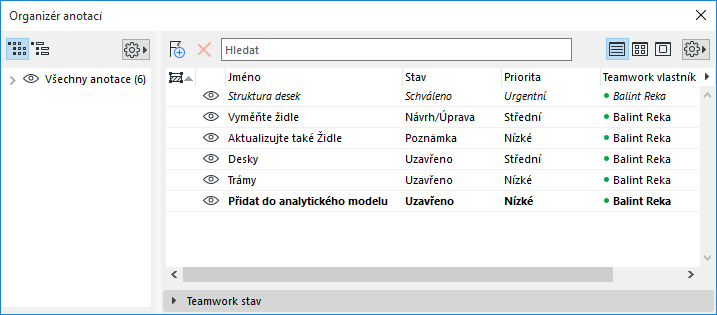

7.Nová anotace je nyní přidána do Organizéru anotací.

Správa nebo přijetí prvků anotace:

Viz Navrhované prvky ve Správci anotací (Zvýrazněné, Nové, Upravené, Odstraněné).
