Navrhované prvky ve Správci anotací (Zvýrazněné, Nové, Upravené, Odstraněné)

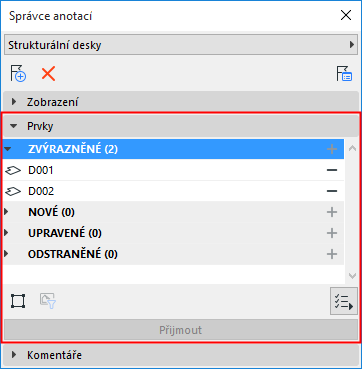

Panel Prvky ve Správci anotací slouží ke správě prvků obsažených v dané anotaci.

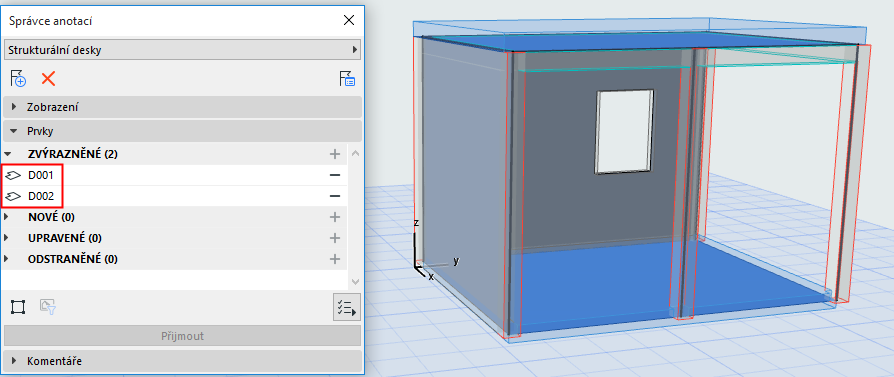

Zvýraznění

Jedná se o jednoduché označení. Jakýkoli prvek ARCHICADu, který má nastavení, může být zvýrazněný v jedné či více anotacích.

Prvky nově vytvořených anotací jsou ve Správci anotací standardně zařazené jako “Zvýrazněné” a v modelu jsou zabarvené.

Například pokud vytvoříte anotaci z výsledků kontroly modelu, budou všechny prvky obsažené v anotaci zařazené jako zvýrazněné.

Viz Vytvoření anotace ze Zprávy o kontrole modelu.

Návrhy řešení pomocí anotací: Nové, upravené, odstraněné

Pokud chcete přidat prvky k anotaci aktuálně otevřené ve Správci anotací:

1.Označte prvky modelu.

2.Použijte jeden z následujících postupů:

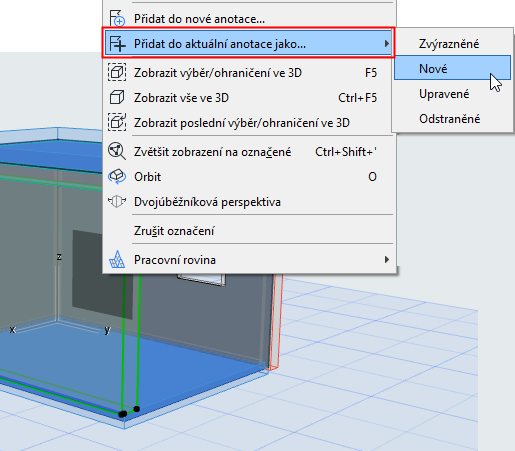

•Použijte příkaz “Přidat do aktuální anotace jako”

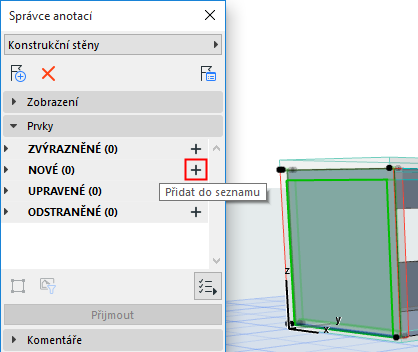

•Ve Správci anotací klikněte na ikonu plus u kategorie, do které chcete prvek přidat - Zvýrazněné, Nové, Upravené nebo Odstraněné.

–“Zvýrazněné” prvky můžou být přesunuty do nových, upravených nebo odstraněných

–“Odstraněné” prvky můžou být přesunuty do zvýrazněných, nových nebo odstraněných

–“Nové” nebo “upravené” prvky nelze do jiné kategorie přesunout, protože v modelu neexistují (v navržené formě), dokud je nepřijmete. Pokud jsou přijaty, jsou zařazeny jako zvýrazněné.

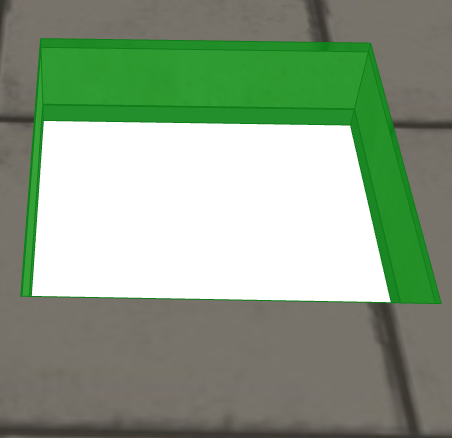

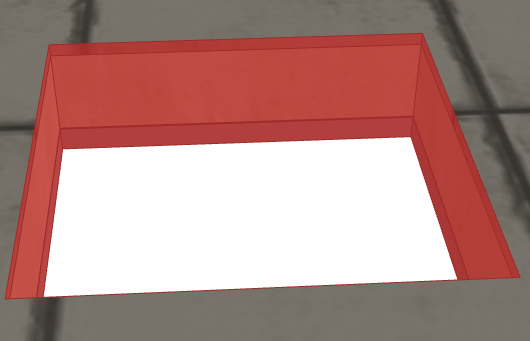

Návrhy na změny prvků - nové, upravené, odstraněné

Co se stane “novým” nebo “změněným” oknem/dveřmi/střešním oknem?

Pokud nastavíte dveře/okno/střešní okno jako “Nové” nebo “Upravené“, ve Správci anotací bude zapsán hostitelský prvek (zeď nebo střecha) místo otvoru, který jste navrhli. (Důvod: V ARCHICADu nelze vytvořit nebo změnit výplň otvoru, aniž by došlo ke změně hostitelského souboru.)

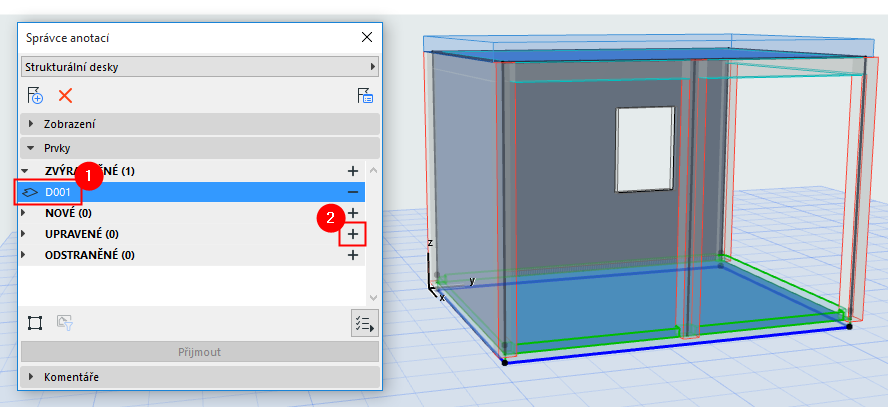

Příklad: Návrh “úpravy” prvku

Ve Správci anotací:

1.Dvojklikem označte prvek v seznamu “Zvýrazněné”. Prvek bude označen v modelu.

2.Klikněte na tlačítko Plus u kategorie, kam jej chcete přesunout: například “Upravené”.

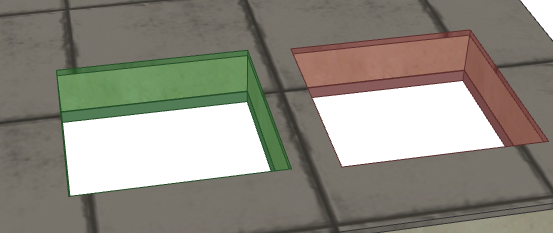

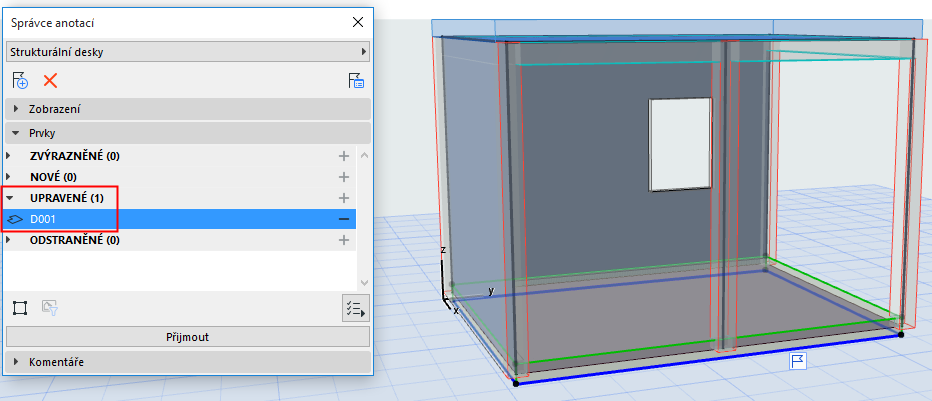

Prvek bude nově zařazen se stavem “Upravené”. Přestože je v anotaci jeden prvek, v modelu existuje jako dočasný párový prvek (“Upravený nový” a “Upravený odstraněný”).

V půdoryse jsou prvky zvýrazněné, takže je snadné je lokalizovat.

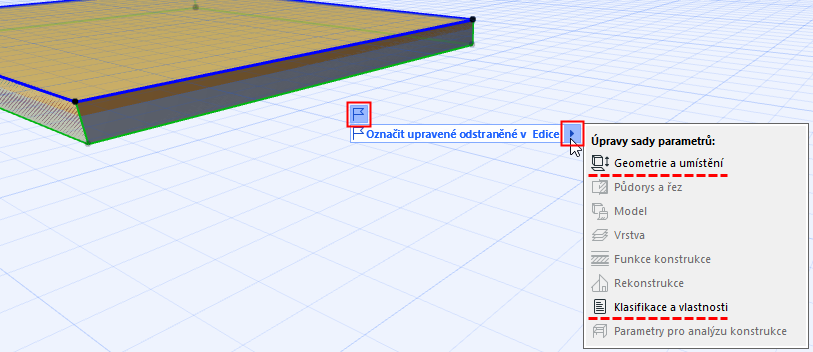

U označeného “upraveného” prvku modelu:

Kliknutím na vlajku

•vyberte jeho párový prvek modelu (“Upravený nový” nebo “Upravený odstraněný”)

•zobrazíte jméno anotace

•zjistíte, které parametry prvku budou navrženou změnou zasaženy, pokud budou změny přijaty.

Odstranění prvku z anotace

Tlačítkem Minus odstraníte libovolný prvek z anotace.

Barvy prvků anotací v pracovním prostředí

Prvky anotací jsou zobrazené barvami nastavenými v menu Volby > Pracovní prostředí > Volby zobrazení > Barvy pracovního prostředí.
