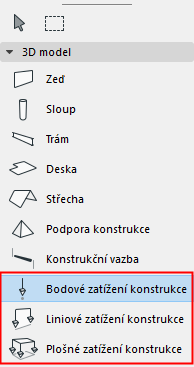

V ARCHICADu jsou tři nástroje Zatížení:
•Bodové zatížení konstrukce
•Lineární zatížení konstrukce
•Plošné zatížení konstrukce
Nastavení nástroje otevřete dvojklikem na vybraný nástroj v nástrojové paletce.
|
|
|
|

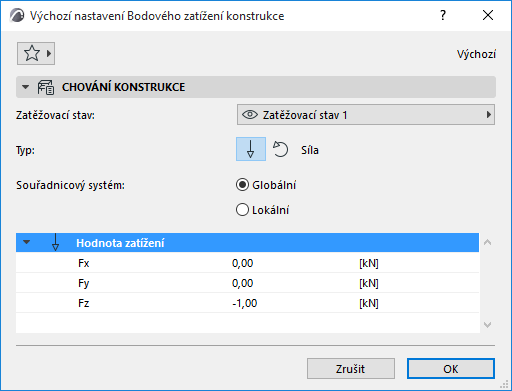

Nastavení Bodového zatížení |

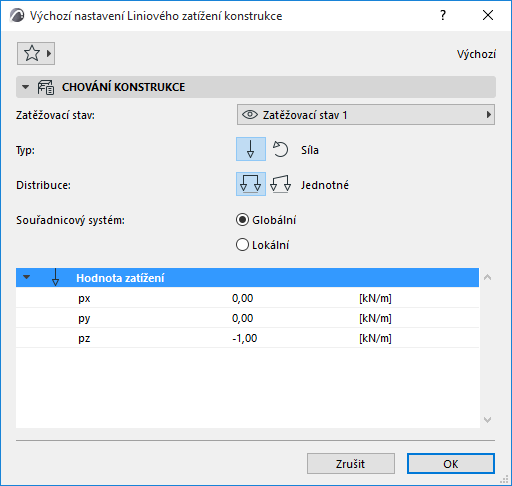

Nastavení Liniového zatížení |

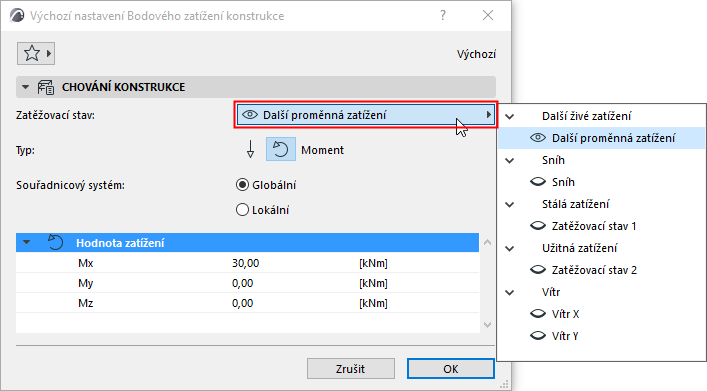

Vyberte zatěžovací stav tohoto prvku zatížení.
Zatěžovací stav definuje, jestli je prvek zatížení v modelu viditelný nebo ne (podobně jako viditelnost prvků v závislosti na stavu jeho vrstvy).
Komentář:
–Nastavte viditelné zatěžovací stavy pomocí paletky Zatěžovací stavy, která je automaticky viditelná ve statických profilech pracovního prostření.
–Zobrazený zatěžovací stav je možné uložit zvlášť pro každé zobrazení v nastavení zobrazení.
Typ
Vyberte, jestli se zatížení bude chovat jako síla nebo moment.
Moment je znázorněn dvojitou zakřivenou šipkou.
Bodová síla Bodový moment
Distribution (pouze Liniové zatížení)
Popisuje distribucí zatížení po jeho délce.
•Jednotné: Zatížení je po délce distribuováno rovnoměrně. Hodnoty zatížení jsou na obou koncích shodné.
•Lichoběžník: Hodnoty zatížení se na koncích liší. Intenzita zatížení se mezi koncovými body lineárně mění.
Souřadnicový systém
Definuje interpretaci směrového vektoru hodnoty zatížení.
•Globální (souřadnicový systém): globální souřadnicový systém projektu
•Lokální (souřadnicový systém): směr je určen podle mateřského prvku zatížení
Hodnota zatížení
Nastavte sílu zatížení v každém směru
|
Hodnota bodového zatíženi |
Popis |
|
Bodová síla |
|
|
Fx, Fy, Fz |
Velikost síly působící ve směru X, Y a Z. |
|
Bodový moment |
|
|
Mx, My, Mz |
Velikost momentu působícího kolem os X, Y a Z. |
|
Hodnota liniového zatížení |
Popis |
|
Liniová síla |
|
|
px, py, pz |
Velikost síly působící ve směru X, Y a Z po celé délce liniového zatížení |
|
px1, py1, pz1 |
Velikost síly působící ve směru X, Y a Z v počátečním bodu liniového zatížení |
|
px2, py2, pz2 |
Velikost síly působící ve směru X, Y a Z v koncovém bodu liniového zatížení |
|
Liniový moment |
|
|
Mx, My, Mz |
Velikost momentu působícího kolem os X, Y a Z po celé délce liniového zatížení |
|
Mx1, My1, Mz1 |
Velikost momentu působícího kolem os X, Y a Z v počátečním bodu liniového zatížení |
|
Mx2, My2, Mz2 |
Velikost momentu působícího kolem os X, Y a Z v koncovém bodu liniového zatížení |
|
Hodnota plošné síly |
Popis |
|
px, py, pz |
Velikost síly plošného zatížení působící ve směru X, Y a Z. |

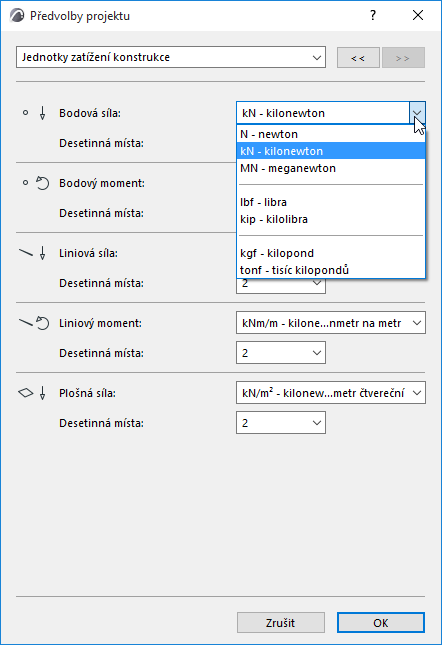

Jednotky zatížení konstrukce (Předvolby projektu)
V okně Volby > Předvolby projektu > Jednotky zatížení konstrukce můžete nastavit jednotku pro každý typ zatížení:
