Zatížení v nosných konstrukcích působí ve formě tahových a tlakových a je nutné s nimi uvažovat po celý provozní cyklus budovy.
V modelu pro analýzu konstrukce ARCHICADu je zastupují prvky Zatížení, které jsou podporovány v procesu výměny SAF modelu. Při opakovaných výměnách dat jsou všechny související informace v BIM modelu zachovány.
Poznámka: Zatížení jsou viditelná, pouze pokud je aktivní model pro analýzu konstrukce. Model pro analýzu konstrukce zapnete volbou v menu Zobrazení nebo v nástrojové liště Model pro analýzu konstrukce
V ARCHICADu také můžete nová zatížení vytvářet (bodová, lineární nebo plošná) a definovat nebo upravovat vlastnosti zatěžovacích stavů, skupin nebo kombinací zatížení.
Zatížení jsou asociativní s prvky, na které byla vložena. Jakékoli změny geometrie nebo umístění členů (včetně změn způsobených pravidly adaptací) se propíšou také na prvky Zatížení.
Zatěžovací stavy a skupiny zatížení
Zatěžovací stav je "kompatibilní uspořádání zatížení, soubor deformací a imperfekcí uvažovaných současně se stálými proměnnými působeními a trvalými působeními pro konkrétní ověření." (BS EN 1990:2002+A1:2005 - Eurokód. Základní navrhování konstrukcí)
V ARCHICADu:
•Zatěžovací stav vytvářeného prvku zatížení vyberete v nastavení nástroje Zatížení..
•Zatěžovací stav definuje, jestli je prvek zatížení v modelu viditelný nebo ne (podobně jako viditelnost prvků v závislosti na stavu jeho vrstvy).

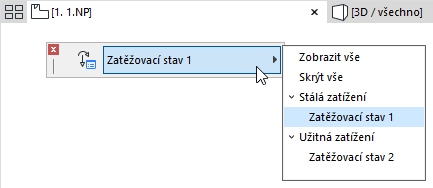

–Nastavte viditelné zatěžovací stavy pomocí paletky Zatěžovací stavy, která je automaticky viditelná ve statických profilech pracovního prostření.
–Zobrazený zatěžovací stav je možné uložit zvlášť pro každé zobrazení v nastavení zobrazení.
•Zatěžovací stavy projektu můžete definovat a spravovat příkazem Volby > Správce zatížení.
•Zatěžovací stavy jsou ve Správci zatížení organizované do Skupin zatížení - kategorie, se kterými pracuje většina analytických programů.
Kombinace zatížení
Kombinace zatížení obsahuje data všech zatížení, která na konstrukci působí v jeden čas. Většina analytický programů používá data kombinací zatížení pro výpočet dopadů těchto zatížení a přidává k nim různé koeficienty a násobitele.
Kombinace zatížení jsou v ARCHICADu použita kvůli kompatibilitě s programy na analýzu konstrukce. V ARCHICADu mají pouze funkci zachovat a spravovat data.
