Zobrazení zatížení

Změna velikosti zatížení (zatížení na 1D členech)

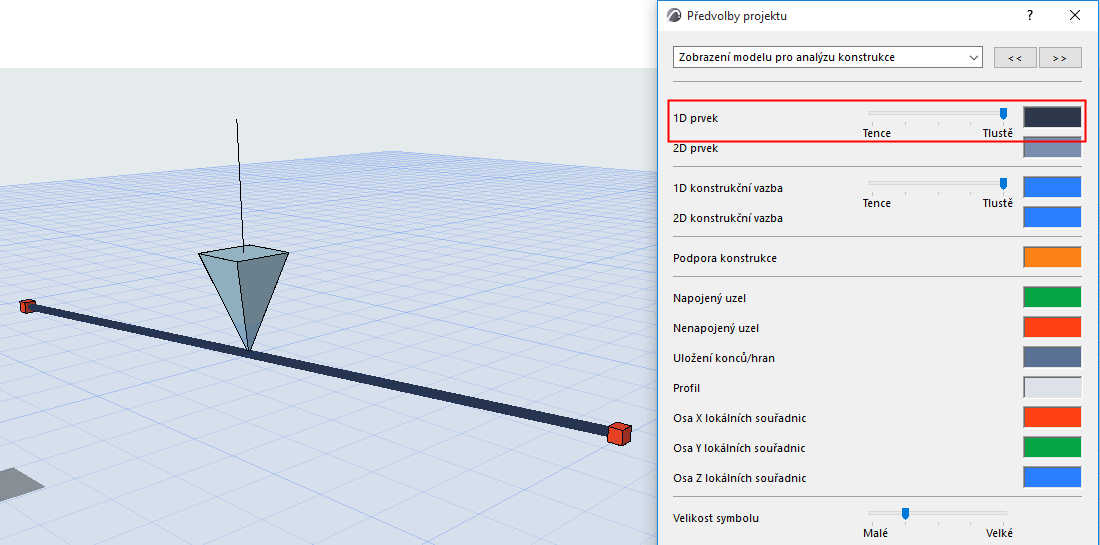

Velikost zobrazených symbolů zatížení je automaticky přizpůsobena tloušťce 1D členů.

Tloušťku 1D členů můžete upravit zde: Předvolby projektu > Zobrazení modelu pro analýzu konstrukce

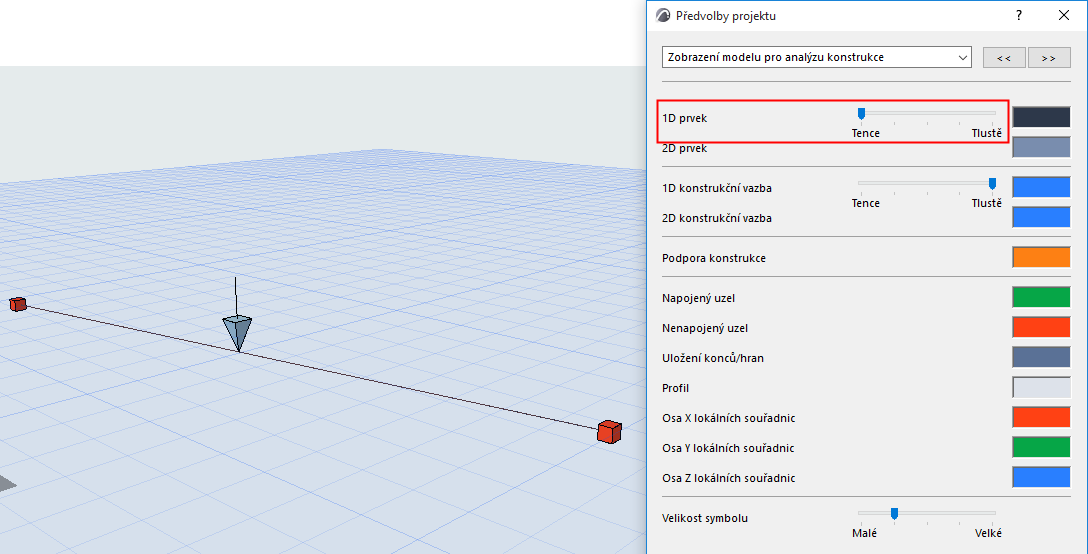

Například 1D členy s malou tloušťkou mají zobrazené malé symboly zatížení.

Tip: Tloušťku 1D členů nastavte podle svých požadavků, mějte ale na paměti, že se jedná o nastavení na úrovni projektu, takže se toto nastavení propíše také všem ostatním Teamwork uživatelům.

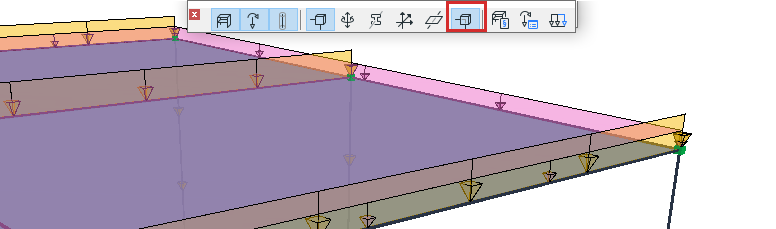

Průhledné zobrazení šipek zatížení

Na nástrojové liště Statika stiskněte tlačítko “Průhledné symboly”. Tato funkce ovlivňuje zobrazení šipek ve 3D zobrazeních.


Minimální a maximální zobrazená velikost zatížení

Aby bylo zobrazení zatížení v projektu přehlednější, je možné upravit jejich symboly.

Jakmile hodnota zatížení dosáhne určitého limitu (minimální nebo maximální hodnota), velikost symbolu se nebude dále měnit.

Výchozí hodnoty jsou tyto:

Nástroj Zatížení

Minimální intenzita

Maximální intenzita

Bodové

1 kN

1501 kN

Liniové

1 kN/m

76 kN/m

Plošné

1 kN/m2

26 kN/m2

Poznámka: Limitní hodnoty lze změnit v registrech.
