Uložení konce/hrany (pravidla generování)

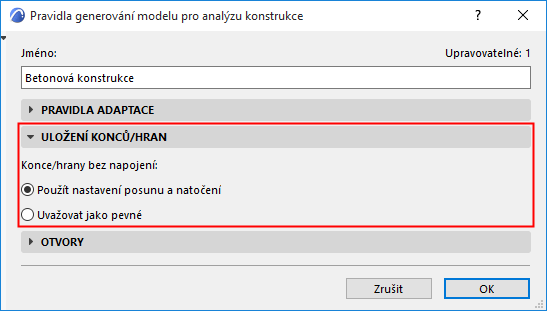

Toto je panel okna pravidel generování.

Pomocí těchto voleb lze nastavit, jak mají výpočtové programy přečíst nastavení uložení konců a hran, které nemají napojení.

Některé programy automaticky nenapojené hrany/konce berou jako “tuhé”. Pokud takový program používáte, možná budete potřebovat tato nastavení upravit. Podrobnosti níže.

Konce/hrany bez napojení:

Použít nastavení posunu a otočení (výchozí nastavení)

Výchozí nastavení: program použije nastavení uložení konce/hrany z nastavení na úrovni prvku.

Pokud jste upravili jakékoli hodnoty posunu nebo otočení, budou tyto hodnoty použity při exportu analytického modelu do souboru SAF.

Viz Uložení hran/uzlů.

V exportovaném SAF jsou hodnoty parametru RelConnectsSurfaceEdge jako “volně” nebo “vlastní” odpovídající nastavení uložení konce/hrany.

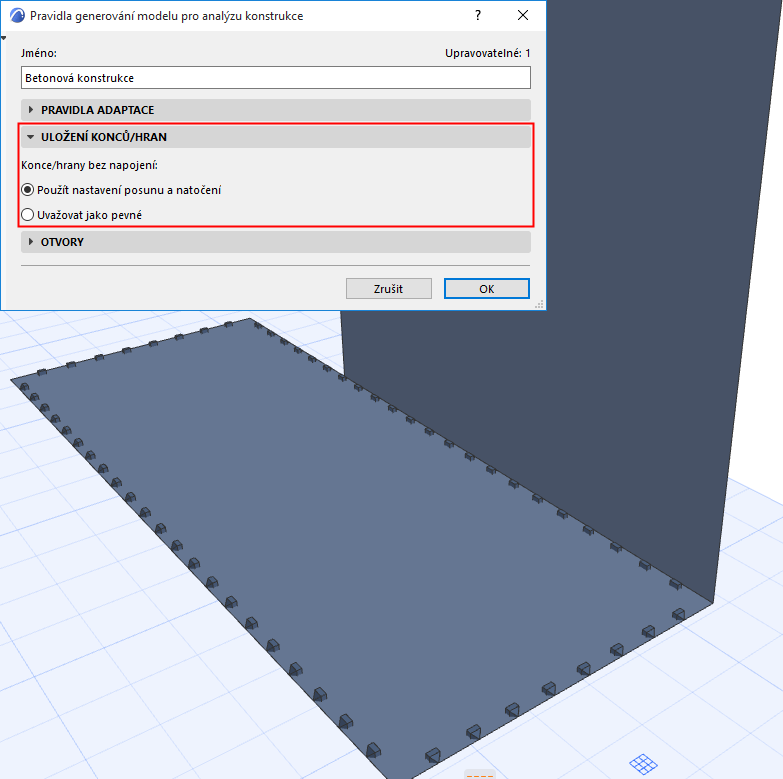

V modelu jsou symboly uložení zobrazené na všech hranách s vlastními hodnotami, jak je běžné.

Vlastní uložení hran

Uvažovat jako pevné (týká se nenapojených konců/hran)

Některé výpočtové programy berou všechny nenapojené konce, hrany a segmenty hran jako pevné.

Z ARCHICADu lze model exportovat tak, aby byl s těmito programy kompatibilní.

Na panelu Uložení konců/hran: Vyberte možnost Uvažovat jako pevné.

Výsledek:

•Všechny nenapojené konce, hrany a segmenty hran budou exportovány jako “Pevné” bez ohledu na hodnoty nastavené na úrovni prvku.

•

•Hodnoty parametru RelConnectsSurfaceEdge v SAF souboru jsou “Pevné”, i když jsou uložení konců/hran na úrovni prvků nastaveny jinak.

•Upravené hodnoty uložení hran budou generovány a modelu budou zobrazené symboly pouze u členů, kteří jsou napojení na jiné členy.

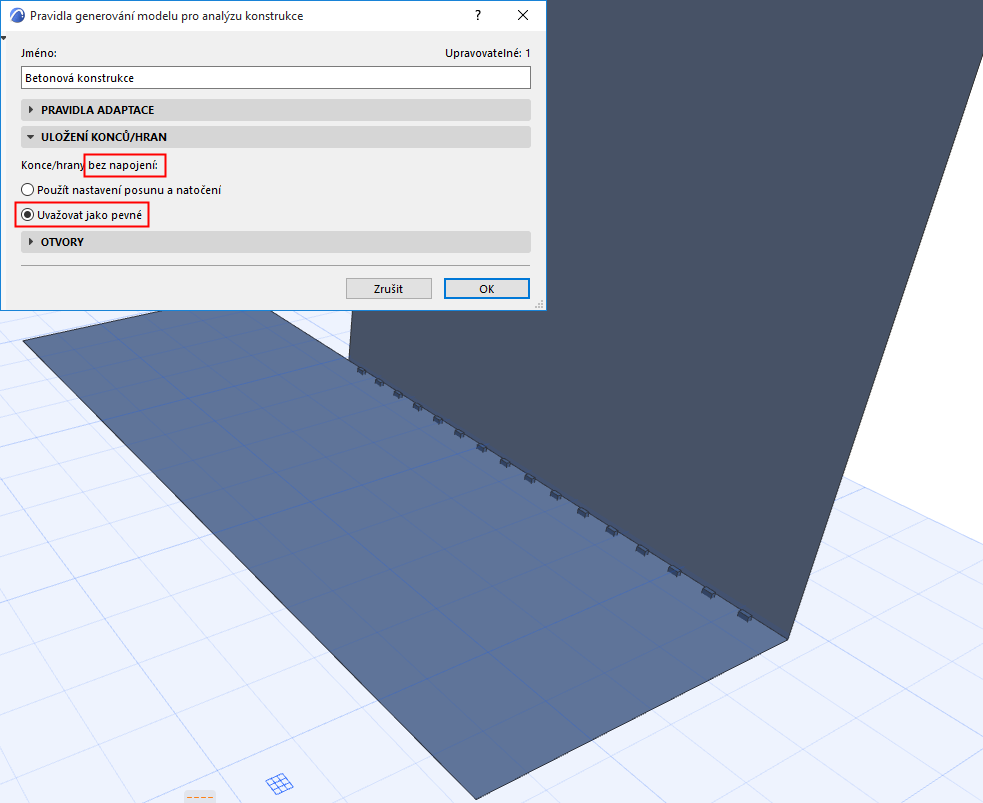

Vlastní hrana: Zobrazeno pouze podél napojeného segmentu

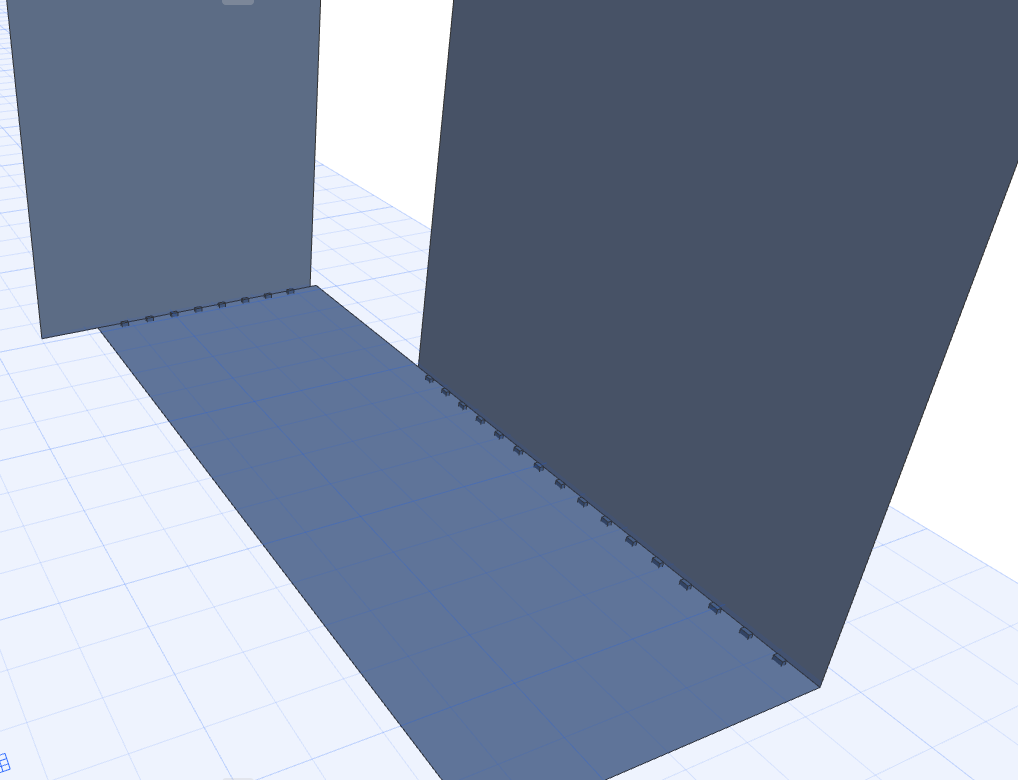

Pokud později přidáte další člen analytického modelu, budou jeho napojené hrany (segmenty) exportovány s upravenou hodnotou uložení a budou tak příslušných zobrazeních zobrazeny.
