Uložení hran/uzlů

Pro každý 1D a 2D člen analytického modelu můžete nastavit hodnoty uložení konce resp. hrany.

Hodnoty posunu (U) a otočení (Fi) vyjadřují přenos sil na koncích nebo hranách konstrukčního členu v tříosém lokálním souřadnicovém systému (x, y a z).

Hodnoty nemají žádný vliv na fyzický model, jsou ale klíčové pro analýzu konstrukce.

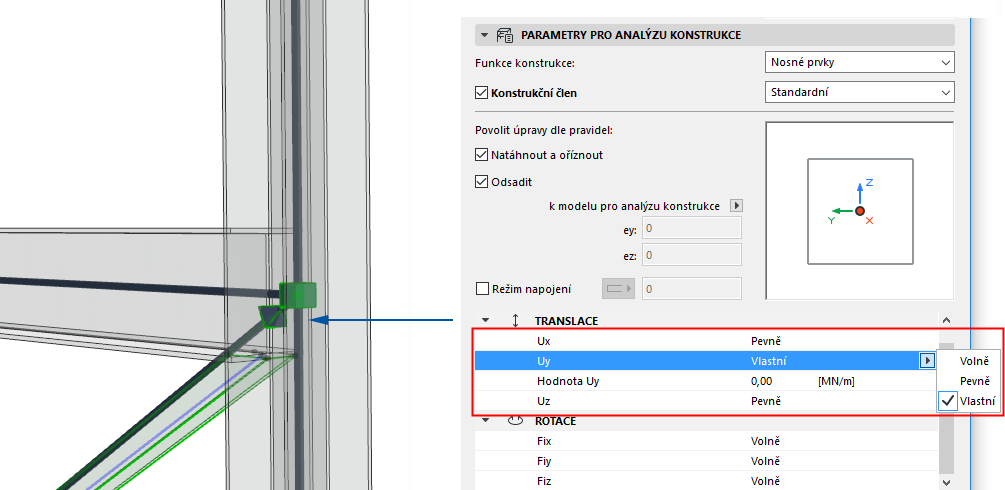

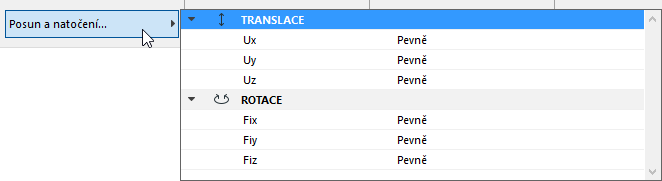

Nastavení uložení konce/hrany je dostupné na panelu Parametry pro analýzu konstrukce v oknech nastavení a v Infopaletce kompatibilních nástrojů.


1D členy: nastavte hodnoty translace a rotace konců (buď stejné hodnoty nebo každý konec zvlášť).

2D členy: nastavte hodnoty translace a rotace všech hran.

Komentář:

Pokud chcete nastavit vlastní hrany 2D členů, použijte plovoucí paletku. Viz Nastavení vlastního uložení pro každou hranu.

Pokud mají být hodnoty uložení exportovány do formátu SAF: V pravidlech generování můžete nastavit “Vše pevné” pro všechny nenapojené konce, hrany a segmenty hran členů konstrukčního modelu.

Viz Uložení konce/hrany (pravidla generování).

Hodnoty uložení: Pevně, Volně a Vlastní

Výchozí nastavení všech uložení je pevné, můžete ale nastavit alternativní hodnoty pro každý směr a prvek a docílit tak pevného, volného nebo posuvného typu uložení:

Libovolný označený prvek: vyberte Pevně, Volně nebo Vlastní

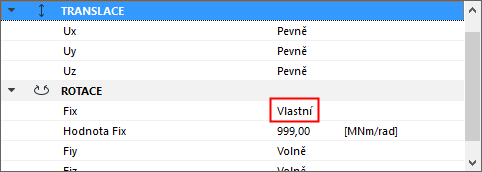

Vlastní: zadejte vlastní hodnoty.


Symboly uložení konců/hran

Pokud chcete zobrazit symboly uložení konců nebo hran členů, které jste upravili, zapněte zobrazení Uložení konců/hran. (Výchozí nastavení všech konců a hran je Pevně.)


Vše pevně

Pokud jsou všechna uložení členu nastavená jako pevná - výchozí hodnota - nebude zobrazen žádný symbol.

Volné uložení

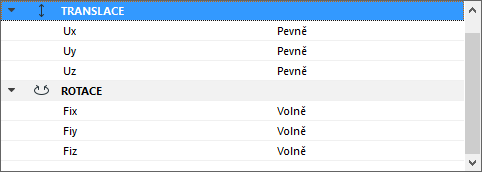

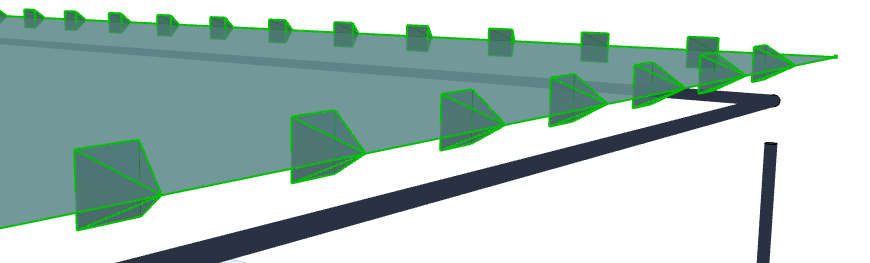

Členy s “kyvným” nebo “vetknutým” uložením (všechny posuny jsou pevné, všechna otočení volná): symbolem jsou jehlany

HingedEdge.png HingedEdge3D.png

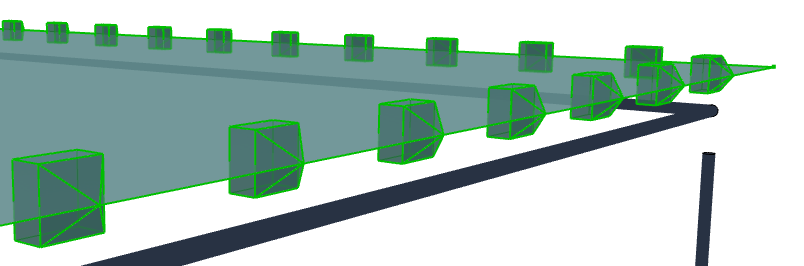

Vlastní uložení

Členy používající libovolné jiné hodnoty translace a rotace: symbolem jsou “domky”


Barva uložení konců/hran

Barvy můžete upravit zde: Zobrazení modelu pro analýzu konstrukce (předvolby).

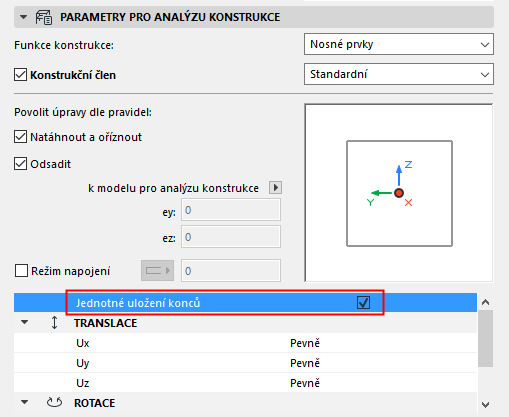

Jednotné uložení konců

Tuto volbu aktivujte u členů, které mají shodné hodnoty uložení na obou koncích. Jinak můžete nastavit uložení pro každý zvlášť.

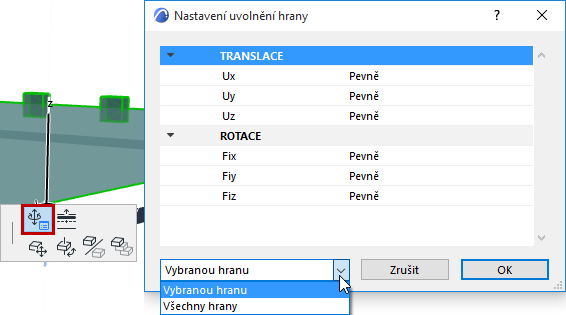

Nastavení vlastního uložení pro každou hranu

Uložení jednotlivých hran 2D členů můžete upravit pomocí plovoucí paletky:

1.Označte 2D člen.

2.Z plovoucí paletky vyberte možnost Vlastní nastavení hran.

3.Nastavte hodnoty uložení hrany.

Volbou “Označená hrana” nastavíte zadané hodnoty pouze pro hranu, na kterou jste klikli.

Nebo zvolte “Všechny hrany”

4.Kliknutím na OK nastavení potvrdíte.
