Rozsah napojení (protažení jádra za účelem napojení)

Trámy a sloupy: Touto volbou lze virtuálně natáhnout jádro 1D členu podél jeho osy.

Důvodem tohoto natažení sloupu nebo trámu je umožnit napojení nosných částí s ostatními prvky. Ve výsledku tak můžou být použita pravidla pro úpravy (která požadují napojení nosných částí).

Tato volba může být použita např. u prefabrikovaných prvků, které můžou mít na svých koncích mezery (např. prostor pro uložení izolace). Rozsah napojení virtuálně prodlouží prvek podél jeho osy a mezeru tak vyplní.

Důležité poznámky:

–Natažení nosného jádra prvku je pouze virtuální: nemá to žádný vliv na fyzický model a nijak neprodlužuje 1D člen.

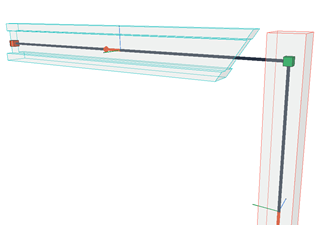

–Přidaný rozsah napojení je započítán při kontrole modelu pro analýzu konstrukce. Pokud rozšíření umožní vznik napojení konstrukce, kontrola modelu prvek vyhodnotí jako spojitý pro účely analytického modelu.

–Extra prodloužení můžete prvku přidat, pouze pokud je v nastavení sloupu nebo trámu zapnuté také Natáhnutí a oříznutí a/nebo Odsazení.

V okně nastavení trámu nebo sloupu:

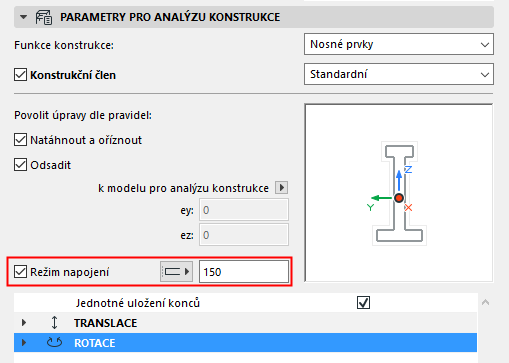

1.Zapněte volbu Rozsah napojení.

2.Zadejte délku prodloužení.

Hodnota musí být minimálně stejná jako nejkratší vzdálenost mezi napojovanými jádry.

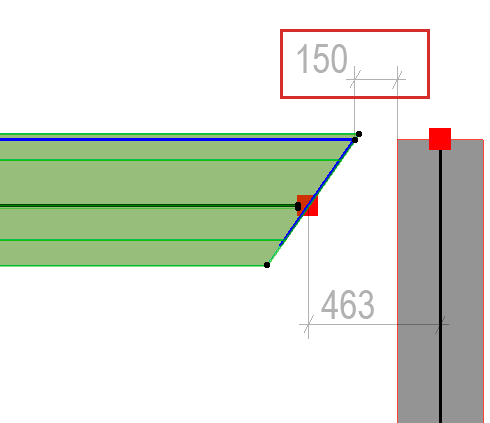

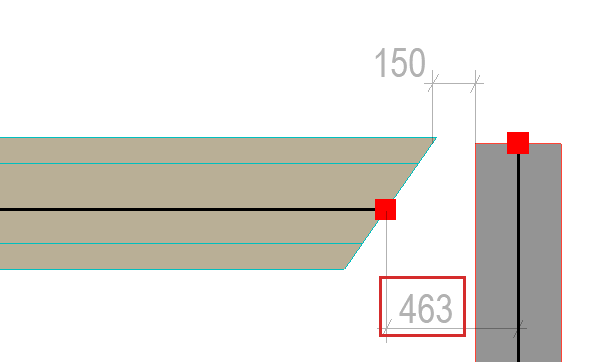

V tomto příkladu chceme prodloužit trám, takže rozsah napojení musí být aspoň 150.

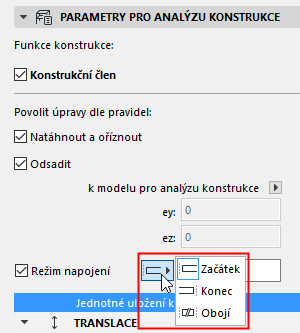

3.Vyberte, jestli má být natažený “Začátek”, “Konec” nebo “Oba” konce prvku. Volba “Obojí” umožní natáhnout prvek na obou koncích.

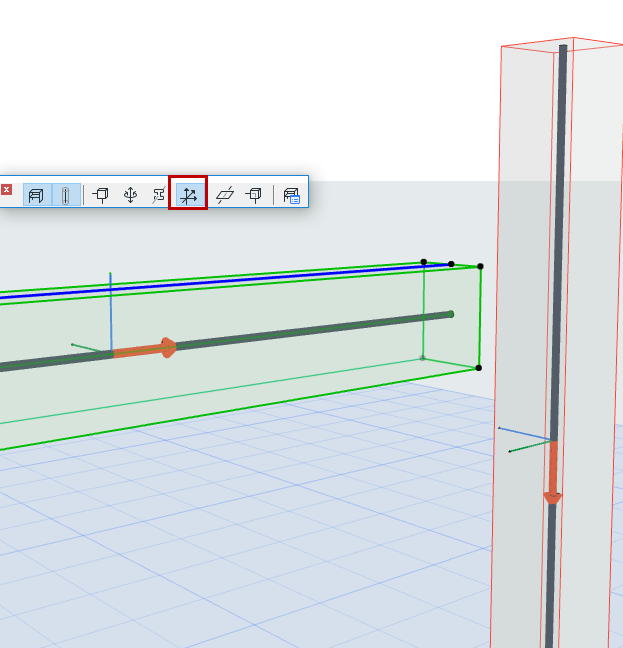

Poznámka: Pokud chcete vidět, který konec je který, zapněte volbu “Zobrazit lokální souřadnicový systém”, na prvku se zobrazí šipka ukazující směr.

V pravidlech adaptace:

Maximální povolené natažení musí být větší než vzdálenost mezi napojovanými konstrukčními osami. Toto “Maximální natažení” je použito na jeden či oba konce spadající do rozsahu napojení.

Díky nastavení Rozsahu napojení trámu bude adaptace Natažení fungovat dle požadavků a 1D členy budou napojeny.
