1D členy (sloup a trám)

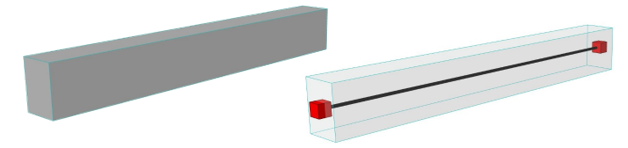

Trámy a sloupy jsou v analytickém modelu reprezentovány jako 1D členy. Mají dva uzly (počátek a konec) a osu, která uzly propojuje.

Výchozí 1D členy jsou generovány v těžišti nosné části prvku.

Pro změnu barvy 1D prvku použijte Zobrazení modelu pro analýzu konstrukce (předvolby).

Analytický prvek nepřesahuje mimo fyzickou hmotu prvku, pokud není upravený.

Které sloupy a trámy jsou 1D členy modelu pro analýzu konstrukce?

Sloupy a trámy vygenerují 1D členy analytického modelu, pokud splní tyto podmínky:

•Nosná konstrukce

•Mají nosnou část

•Volba “Člen konstrukce” v nastavení prvku je aktivní

•Mají podporovanou geometrii (viz tabulka níže)

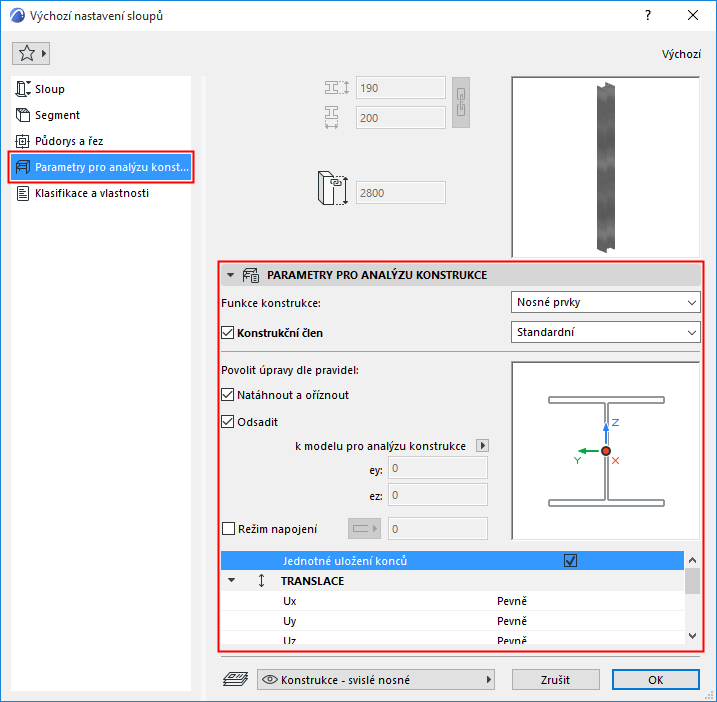

Nastavení nástrojů 1D členů

Použijte panel Parametry pro analýzu konstrukce v nastavení sloupu nebo trámu.

Funkce konstrukce - nastavení nosné konstrukce

Nastavte funkci konstrukce prvku jako nosnou.

Jedná se o stejnou funkci a stejnou nastavenou hodnotu, kterou najdete na panelu Klasifikace a vlastnosti.

Člen konstrukce - zapnutí modelu pro analýzu konstrukce

Tato volba je standardně aktivní: prvek bude součástí analytického modelu jako 1D člen.

Pokud prvek nemá být součástí analytického modelu, volbu vypněte.

Poznámka:

–Tato funkce je dostupná, pouze pokud je prvek nastavený jako nosný.

–Pokud se jedná o sendvičovou nebo profilovou konstrukci, musí mít aspoň jednu vrstvu/průřez definovanou jako nosnou, jinak nemůže být součástí modelu pro analýzu konstrukce.

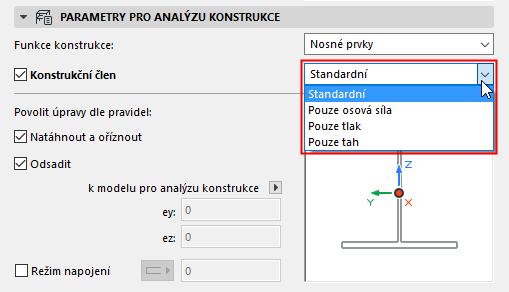

1D člen - nastavení chování konstrukce

Toto nastavení chování konstrukce určuje, jakým způsobem se prvek chová v analytických programech používajících metodu konečných prvků: konkrétně, jaké typy sil má tento prvek přenášet.

Vyberte volbu definující chování prvku:

•Standardní (výchozí volba) - Prvek přenáší všechny síly, např. osové nebo smykové.

•Pouze osová síla

•Pouze tlak

•Pouze tah

Dostupné definice jsou dané a nelze je měnit.

Chování konstrukce nemá vliv na fyzický model.

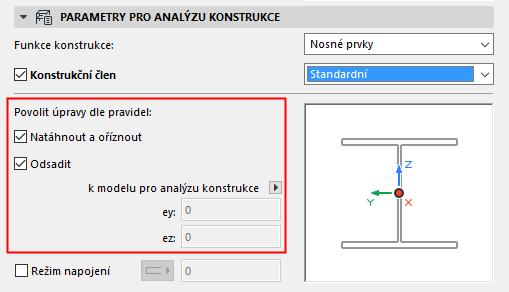

Úpravy na základě pravidel - 1D člen

Jednotlivými volbami můžete zapnout odpovídající pravidlo definované v Pravidlech generování modelu pro analýzu konstrukce.

Ve výchozím nastavení jsou aktivní natažení a oříznutí a odsazení: adaptace natažením, oříznutím a odsazením nastavené v Generování pravidel modelu mají vliv na 1D člen tohoto prvku.

Pokud pravidla úprav používají modifikátor “přichycení”, bude použito, pouze pokud má prvek aktivní obě možnosti.

Viz Pravidla generování modelu pro analýzu konstrukce.

Pokud chcete tento 1D člen z pravidel vyloučit, vypněte tyto volby. Odpovídající pravidla úprav nebudou na prvek použita.

Pokud je to třeba, můžete prvku nastavit vlastní odsazení (viz níže).

Vlastní odsazení

Neaktivní volba Odsazení:

Upravte excentricitu prvku - graficky nebo zadáním hodnoty.

Viz Excentricita.

Rozsah napojení

Trámy a sloupy: Touto volbou lze virtuálně natáhnout jádro 1D členu podél jeho osy.

Důvodem tohoto natažení nosného jádra sloupu nebo trámu je umožnit napojení nosných částí s ostatními prvky, pokud takové napojení neexistuje. Výsledkem tohoto virtuálního natažení je uplatnění pravidel adaptací, které požadují napojení jader.

Podrobnější informace naleznete v tématu Rozsah napojení (protažení jádra za účelem napojení).

Translace a rotace

Viz Uložení hran/uzlů.
