Parametry kontroly fyzického modelu

Nedostatečné napojení jádra

Tato kontrola hledá libovolné dva protínající se konstrukční prvky, jejichž nosné části nejsou spojené.

Příklad:

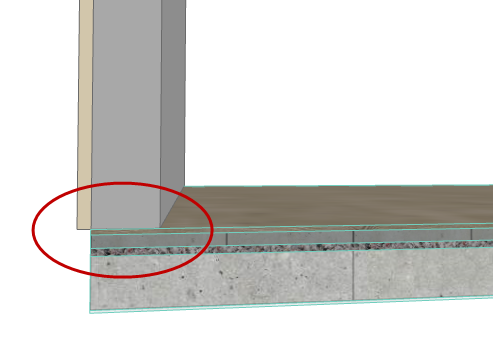

Zeď je napojená na desku pouze v úrovní nášlapné vrstvy: nosné vrstvy nejsou propojené!

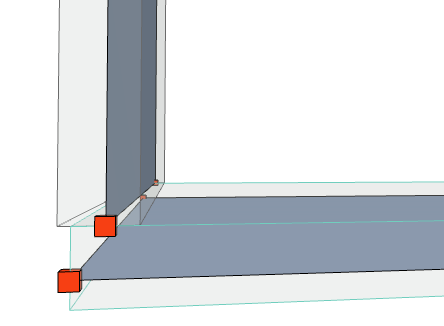

Tato chyba má vliv na model pro analýzu konstrukce, protože na nepropojené nosné vrstvy prvků nemůžou být použita pravidla adaptací a jejich 2D členy zůstanou nenapojené.

LackCore1.png    LackCore2.png

Komentář:

Všechny prvky s jednoduchou konstrukcí mají nosnou vrstvu, proto budou vždy zkontrolovány

Profily a sendviče jsou zahrnuty, pouze pokud mají aspoň jednu vrstvu/průřez definovaný jako  “jádro”

Budou zkontrolovány všechny prvky, které mají nosný komponent (ne jen prvky nastavené jako nosné)

Jiný nosný prvek blíže než

Tato kontrola vyhledává dvojice nosných prvků, které nejsou vzájemně napojeny, ale jsou k sobě blíž, než je zadaná tolerance.

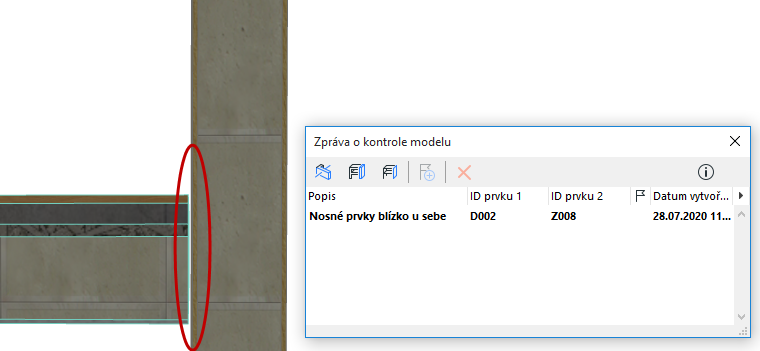

Tyto situace jsou nejčastěji způsobeny chybou modelování, jak je vidět na obrázku níže: mezi deskou a zdí je malá mezera.


Prvek s nevyhovujícím poměrem rozměrů nosné části

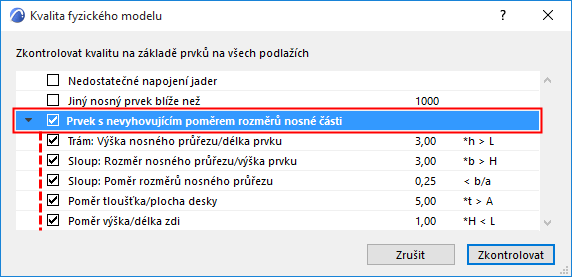

Pomocí této volby můžete zapnout/vypnout celou skupinu parametrů (jednotlivé parametry skupiny lze vypnout samostatně).

Každý z parametrů ověřuje poměr určitých rozměrů nosných částí trámů, sloupů, desek a zdí a ověřuje, jestli jsou výsledky v zadaném rozsahu.

Pokud výsledek není v zadaném rozsahu, prvky jsou označeny jako “prvky s nevyhovujícím poměrem nosné části”.


Zkontrolovány jsou všechny prvky s nosným komponentem bez ohledu na jejich funkci konstrukce (tzn. ne jen nosné prvky).

Kontrolované jsou hodnoty rozměrů nosné části prvku.

Například u desky tlusté 300 mm (200 mm nosná část a 100 mm izolace a nášlapné vrstvy) je při kontrole zohledněna pouze 200 mm tlustá nosná část.

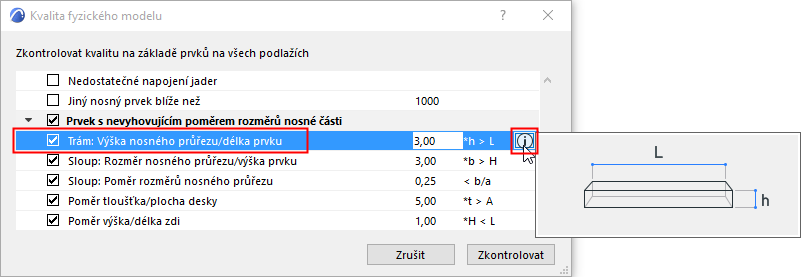

Můžete zobrazit ilustrační schéma kontrolovaných rozměrů: označte parametr a klikněte na ikonu Info.


Zobrazení ilustrace: Označte parametr a klikněte na “Info”

Tipy na využití “nevyhovujícího poměru”

Tato sada parametrů kontroly kvality fyzického modelu vychází ze standardů Eurokódu pro betonové konstrukce. (Níže je stručný popis každého parametru.)

Například sloupy s poměrem výšky a šířky průřezu mimo proporce jsou uvažovány jako 2D členy místo 1D členů.

Výsledky vypsané v okně kontroly modelu nemusí být nutně chyby. Nicméně, abyste se ujistili, že je váš model konsistentní, můžete tyto “nevyhovující poměry” upravit pro vaše pracovní postupy a podle požadavků cílového softwaru. Například:

Projekční tým se například dohodne, že budou na některé části modelu používat trám místo zdi nebo naopak.

Můžou se shodnout na tom, že místo jedné dlouhé zdi budou používat více samostatných segmentů.

Pomocí kontroly modelu můžete najít prvky, které jsou s pravidly v rozporu.

Zkontrolujte následující parametry související s nevyhovujícím poměrem rozměrů nosné části:

Trám: Výška průřezu nosné části/délka prvku

Poměr celkové délky trámu k jeho výšce (výšce nosného profilu).

Například: pokud je trám “příliš vysoký” v poměru ke své délce (v závislosti na nastavené hodnotě poměru), bude zobrazen ve zprávě o kontrole modelu.

Pravidla výpočtového programu pak můžou takový prvek vyhodnotit jako 1D člen (např. jako zeď) a ne jako 1D člen, nebo jako sloup a ne jako trám.

Poznámka: Parametr “Výška/délka zdi” (popsaný níže) kontroluje opačné situace.

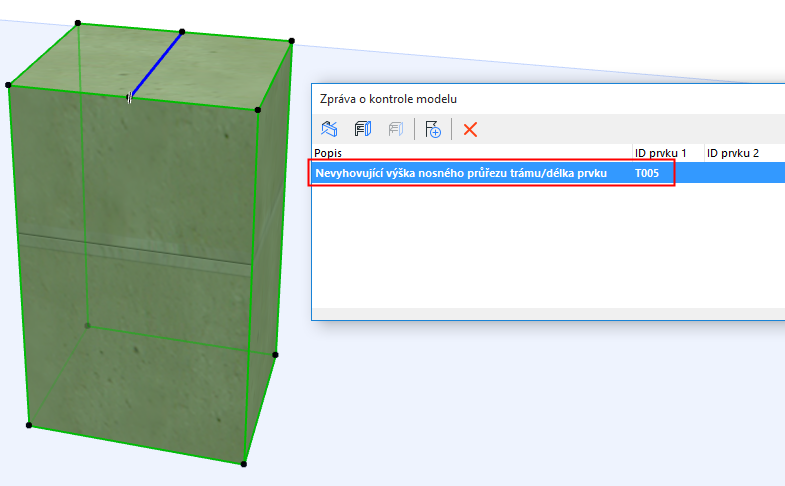

Trám “příliš dlouhý” v porovnání se svou délkou

Parametry rozměrů sloupu

Následující parametry kontrolují sloupy ve dvou ohledech:

Rozměr nosného průřezu/výška sloupu

Poměr rozměrů nosného průřezu

Komentář:

Tyto parametry počítají pouze s částmi průřezu sloupu nastavenými jako “Nosná konstrukce”.

Sloup s obkladem: tloušťka obkladu bude započtena, pouze pokud je obklad nastavený jako “Nosná konstrukce” (stránka Segment v nastavení sloupu) Pokud je obklad “Povrch” nebo “Ostatní”, není zohledněn.

Poměr tloušťka/plocha desky

Porovnává tloušťku nosné vrstvy desky k její ploše.

Pokud je výsledek větší, než zadaná hodnota (pokud je deska příliš “tlustá” na svou plochu), bude vypsána ve zprávě o kontrole modelu.

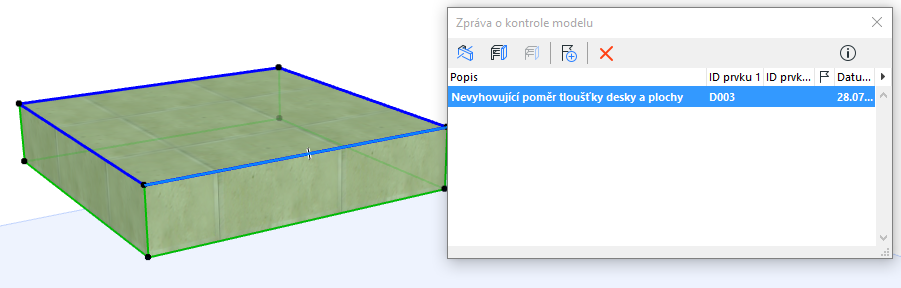

Deska je na svou plochu “příliš tlustá”

Poměr výška/délka zdi

Poměr výšky zdi k její celkové délce.

Například: Pokud je zeď “příliš dlouhá” vzhledem ke své délce (dle zadané hodnoty poměru), bude zobrazena ve zprávě o kontrole modelu.

Pravidla výpočtového programu pak můžou takový prvek vyhodnotit jako 1D člen (např. jako trám) a ne jako 2D člen.

Poznámka: Parametr “Výška/délka trámu” (popsaný výše) kontroluje opačné situace.
