Kontrola kvality fyzického modelu
Úvod
Kontrola kvality fyzického modelu vám pomůže odhalit modelovací a geometrické anomálie vašeho fyzického modelu. Stejně jako výsledky dalších kontrol modelu jsou výsledky (vypsané ve zprávě o kontrole modelu) vodítkem k odhalení potenciálních problémů.
Kontrola kvality fyzického modelu tak asi bude provedena krok před použitím pravidel adaptace a generování modelu pro analýzu konstrukce.

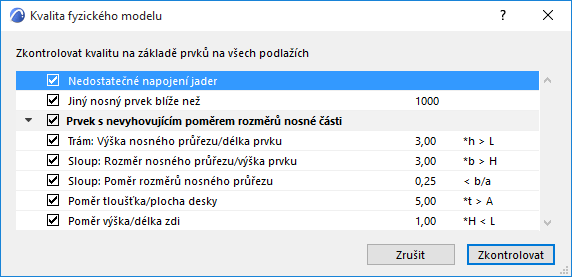

Ve okně Kvalita fyzického modelu je zaškrtávací seznam parametrů kontroly. Model můžete zkontrolovat podle všech parametrů, nebo použít jen některé. Všechny parametry jsou stručně popsány níže (viz Parametry kontroly fyzického modelu).
Limitní hodnoty/tolerance jednotlivých parametrů můžete upravit - např. aby odpovídali vašim modelovacím standardům nebo pravidlům vašeho statického programu.
Jak kontrola kvality fyzického modelu funguje
•Je zaměřená na fyzické konstrukční prvky (ne na 1D a 2D členy)
•Funkce konstrukce konstrukčních prvků nejsou zohledněny (vyjma jednoho parametru: viz Jiný nosný prvek blíže než)
•Jsou kontrolovány pouze viditelné prvky
•Pokud je označen prvek, je kontrolován pouze označený prvek (prvky)
Spuštění kontroly kvality fyzického modelu
Ve 3D/půdorysu/řezu:
1.Příkaz 3D model >Kontrola modelu > Kvalita fyzického modelu
2.Kontrola kvality fyzického modelu je založena na vypsaných parametrech (více detailů najdete v kapitole Parametry kontroly fyzického modelu). Vypněte parametry, které nepotřebujete použít.
3.Klikněte na Zkontrolovat.
4.Výsledky budou zobrazeny v okně zprávy o kontrole modelu.
