Vytvoření BIMx Hyper-modelu pomocí publikace

Abyste zajistili maximální možný výkon modelu ARCHICADu ve formátu BIMx, může být potřeba model optimalizovat.

Viz BIMx: Poznámka k informacím a velikosti modelu, texturám a stínům.

Krok 1:Vytvoření sady publikace

V Organizéru vytvořte potřebnou sadu publikace: sestavte kombinaci zobrazení (včetně cesty kamery), výkresů nebo sad výkresů a 3D zobrazení, která chcete zahrnout do vašeho Hyper-modelu.

Viz také Funkce Publikace.

Obsah 3D zobrazení můžete přizpůsobit vašim potřebám - např. jej můžete omezit částečným zobrazením konstrukce, kombinací vrstev nebo ohraničením.


Krok 2: Nastavení vlastností publikace

Ve vlastnostech publikace vyberte, jak chcete váš Hyper-model uložit: jestli Nahrát BIMx Hyper-model nebo Uložit.

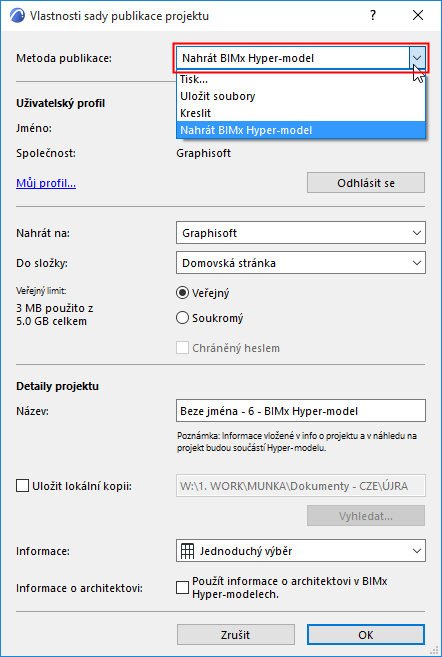

Nahrát BIMx Hyper-model

Tuto metodu publikace vyberte, pokud chcete model nahrát na Úložiště BIMx modelů na adrese bimx.graphisoft.com.


Přihlásit se: Pokud chcete nahrát model na úložiště BIMx modelů, klikněte na Přihlásit se a zadejte vaše GRAPHISOFT ID (GSID) (pokud ještě nejste přihlášeni).

Pokud nemáte GSID, klikněte v následujícím okně na Zaregistrovat se.

Nahrát na: Vyberte firemní nebo vaše osobní úložiště.

Do složky: Vyberte, jestli má být model nahrán do veřejné nebo soukromé složky. Pokud zvolíte soukromou složku, můžete nastavit heslo. Zbývající volné místo je zobrazené nalevo.

Poznámka: Volba Soukromá složka je dostupná pouze na firemním úložišti a pouze pro uživatele, kteří mají pro ARCHICAD uzavřenou servisní smlouvu.

 Jméno: Hyper-model můžete přejmenovat.

Uložit lokální kopii: Pokud chcete Hyper-model uložit i na svůj disk, zaškrtněte tuto volbu a vyberte místo, kam bude model uložen při nahrávání na Úložiště BIMx modelů.

Další informace o těchto volbách najdete zde Informace a zde Informace o architektovi.

Uložit BIMx Hyper-model

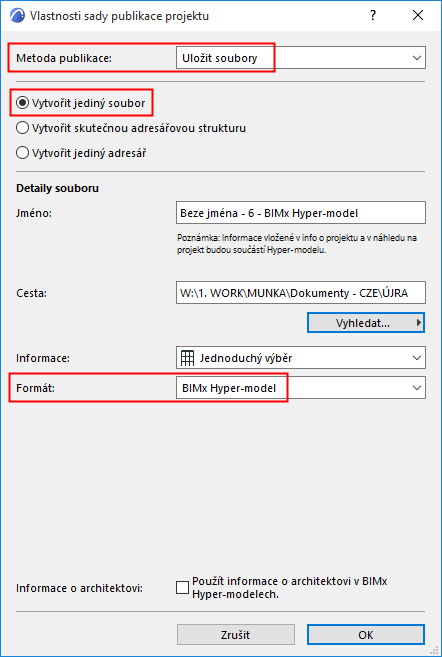

Vyberte metodu Uložit soubory a zadejte umístění, kam bude Hyper-model uložen.


Vyberte možnost Vytvořit jediný soubor, mezi dostupnými formáty bude dostupný BIMx Hyper-model.

Z nabídky formátu ve spodní části okna vyberte formát BIMx Hyper-model.

Cesta: Zadejte složku pro uložení souboru.

Informace

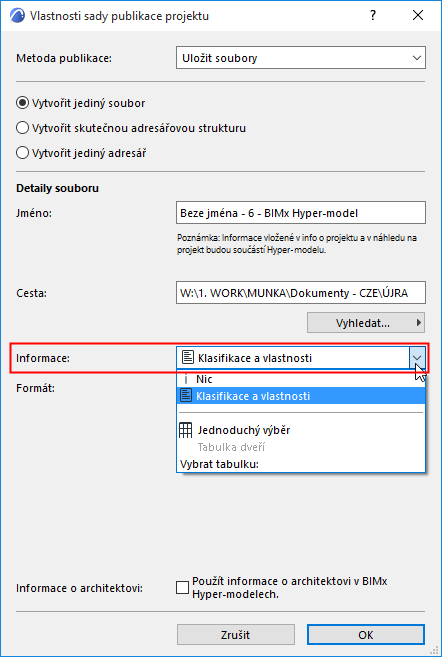

V nabídce Informace můžete nastavit, jaké informace o prvcích budou vidět v BIMx aplikacích na mobilních zařízeních:


Možnost Klasifikace a vlastnosti používá data nastavená na panelu Klasifikace a vlastnosti v nastavení každého prvku.

Pokud nechcete přidat žádné informace o prvcích modelu, vyberte volbu Nic (např. pokud cílový uživatel bude model pouze prohlížet jako celek a nepotřebuje zobrazovat žádné podrobnosti o prvcích.)

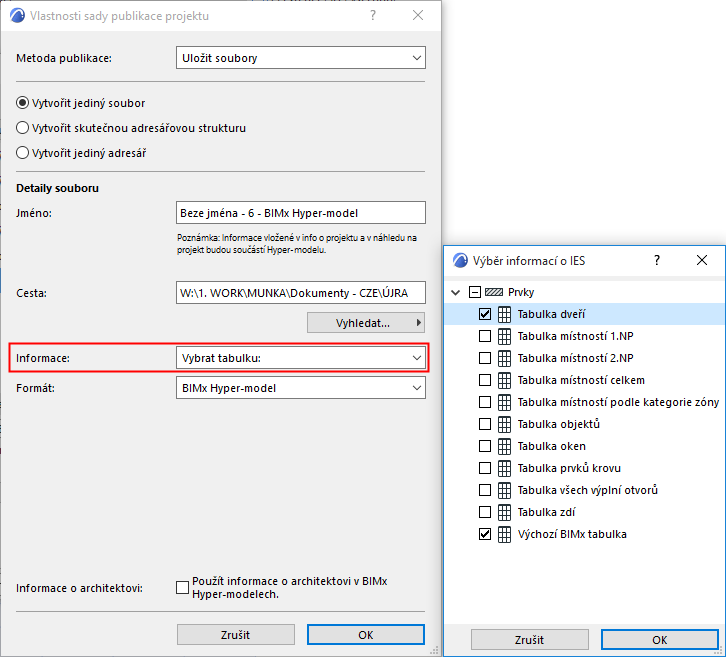

Vybrat tabulku: Kliknutím otevřete okno, kde můžete vybrat jednu či více interaktivních tabulek. Informace z tabulek budou použity v BIMx modelu.

Protože lze vybrat více tabulek najednou, můžete exportovaná data rozdělit do více samostatných tabulek (například podle typu prvků). Díky tomu je aktualizace a publikování rychlejší a správa dat snazší.


 Výchozí BIMx tabulka používá data nastavená v interaktivní tabulce stejného názvu. Tato tabulka je součástí standardní šablony ARCHICADu (INT trh), ale podle potřeby tuto tabulku můžete upravit nebo vybrat libovolné jiné tabulky.

Informace o architektovi

 Použít informace o architektovi v BIMx Hyper-modelech

Pokud chcete, aby se při otevírání Hyper-modelu v aplikaci BIMx zobrazily informace o architektovi, aktivujte tuto volbu.

Informace musíte nejprve nastavit v ARCHICADu v menu Soubor > Info > Náhled na projekt a informace o architektovi v BIMx.

Viz Informace o architektovi v BIMx.

Krok 3: Nastavení exportu BIMx

Poznámka: Volby exportu BIMx jsou dostupné taky v průvodci exportem BIMx Hyper-modelu.

Pro každou sadu publikací můžete nastavit vlastní možnosti exportu: 3D zobrazení, kamery nebo cesty kamery, pokud nějaké jsou.

Volby exportu 3D zobrazení

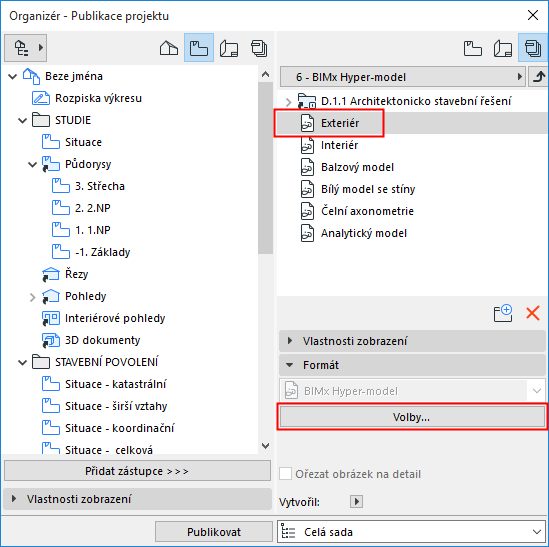

Označte v sadě publikace projektu 3D zobrazení a klikněte na Volby.

BIMxOptionsPub.png     BIMxExportOptions.png

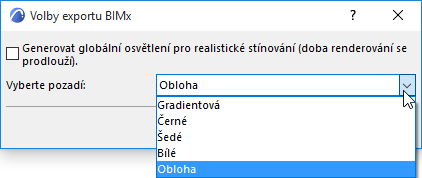

Globální Osvětlení

Podle potřeby můžete aktivovat volbu Vygenerovat globální osvětlení: model bude vypadat realističtěji, prodlouží se ale renderovací čas. Globální osvětlení potřebuje pro výpočet více operační paměti.

Výběr pozadí

Vyberte pozadí, které bude zobrazené při prohlížení BIMx modelu:

Obloha (výchozí obrázek oblohy pro BIMx)

Bílé

Šedé

Černá

Gradient

Možnosti galerie pro cesty kamery

Pokud je součástí sady publikace cesta kamery, budou ve volbách exportu BIMx zobrazeny možnosti pro galerii.

Poznámka: Pokud používáte průvodce exportu BIMx Hyper-modelu, musíte kameru označit v půdoryse, aby byla zahrnuta do sady publikace.

SelectCameraPath.png     BIMxExportOptions_Camera.png

Přidat kamery jako položky galerie: Z každé kamery aktuální cesty v ARCHICADu bude vytvořena samostatná položka galerie (snímek bodu pohledu)

Vytvořit jediný klip pro galerii: Z aktuální cesty vytvořené kamerami v ARCHICADu bude vytvořen jediný videoklip.

Omezit prohlížení pouze na položky v galerii: Navigace ve výsledném BIMx projektu bude omezena pouze na zobrazení a videa, které jste uložili do Galerie (namísto možnosti navigace celým projektem)

Krok 4: Proces publikace

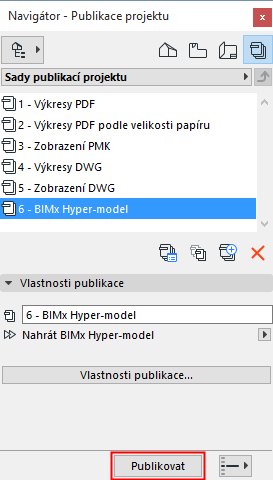

Označte sadu publikace a klikněte na tlačítko publikovat.

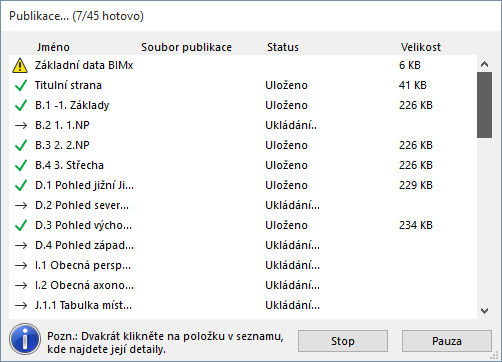

Objeví se okno, ve kterém je zobrazen proces publikace:

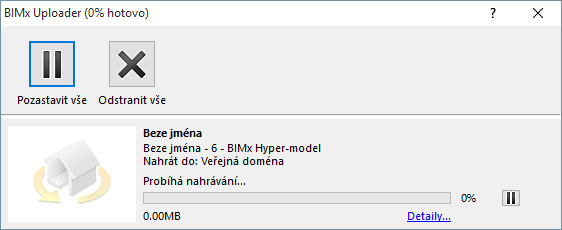

Pokud ukládáte BIMx Hyper-model na úložiště BIMx modelů, bude zobrazeno okno se stavem tohoto nahrávání. V tomto okně můžete nahrávání zastavit nebo znovu spustit.

Poznámka: Můžete zastavit výpočet globální iluminace bez narušení celého procesu publikace. Pro zastavení označte 3D zobrazení v dialogovém okně publikace. Kliknutím na červený křížek zastavíte výpočet globální iluminace, avšak 3D zobrazení bude do Hyper-modelu přesto uloženo bez globální iluminace.

Pokud se při procesu vyskytnou nějaké chyby, budete o nich informováni. Více informací získáte kliknutím na tlačítko Podrobnosti.
