CAD formáty ukládané ARCHICADem
Půdorys, Řez, Exteriérový pohled/ Interiérový pohled nebo 3D dokument můžete uložit ve formátu DWF (Design Web Format):
Aktivujte požadované podlaží nebo Řezu/Exteriérový pohled/Interiérový pohled a v nabídce Soubor vyberte příkaz Uložit jako. V seznamu vyberte formát souboru DWF, klikněte na tlačítko Uložit a vyberte jednu z následujících voleb:
•- ASCII - čitelný a editovatelný ASCII textový soubor. Může být poněkud dlouhý.
•Binární - binární soubor s menší velikostí než ASCII verze.
•Komprimovaný binární - nejmenší, nejsnáze přenositelný komprimovaný binární soubor.
•Uložený DWF soubor můžete prohlížet libovolným webovým prohlížečem, který podporuje DWF doplněk. Můžete stáhnout DWF prohlížeč z: http://www.autodesk.com/products/. Veřejný prohlížeč založený na jazyku Java s jistými omezeními - lze nalézt na adrese: http://www.cadviewer.com.
Více detailů najdete v kapitole Uložení souborů DWG/DXF.
MicroStation Design File (.dgn) - verze 7
(Vyberte příkazy Soubor > Uložit jako a vyberte formát souboru MicroStation Design File (.dgn).
Převodník ARCHICADu do MicroStation exportuje 2D zobrazení (půdorysy, pohledy, řezy) z ARCHICADu do formátu 2D MicroStation (pouze verze 7).

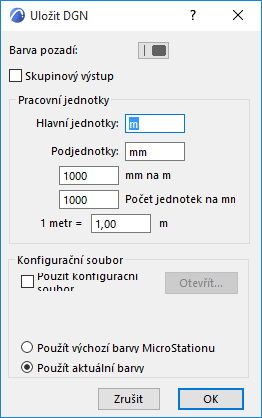

V následujícím okně:
Vyberte barvu pozadí a pracovní jednotky pro exportovaný soubor.
Všechny prvky se exportují jako primitiva (body, čáry, oblouky, texty, lomené čáry, trojúhelníky a polygony).
Konfigurační soubor
Během výstupu budete vyzváni k navržení volitelného konfiguračního souboru (.txt), který řídí konverzi (převod) přiřazení vrstev, typ čáry, písem a barev.
•Formát DGN v7 má omezený počet vrstev - 64. Pokud soubor ARCHICADu obsahuje více vrstev, točí je dokola. Konfigurační soubor může obsahovat nastavení párování mezi vrstvami. Pokud konfigurační soubor chybí, bude výchozí pořadí podle abecedy.
•Konverze pero-barva: Definováno v konfiguračním souboru. Jinak doplněk použije výchozí přiřazení.
•Převod fontů. Pokud konfigurační soubor chybí, doplněk písmo nahradí výchozím mezinárodním vektorovým písmem (ten je v MicroStationu vždy přítomen).
–Pokud nastavíte převod Chicago-Chicago, ujistěte se, že font Chicago TrueType je načtený do MicroStationu (příkazem Prvek > Text > Zobrazení > Soubor > Import). Pokud načtený není, změní se na výchozí font.
Jestliže chcete, aby text vypadal v obou souborech stejně, použijte v neproporcionální písmo (například Courier).
Symbolové šrafy a čáry nejsou v této verzi exportovány.
Až soubor DGN načtete do MicroStationu, musíte pro zobrazení celé kresby použít příkaz Úplný pohled; měřítko není upraveno automaticky.
Viz také Otevřít MicroStation Design File (.dgn) - verze 7 nebo 8.
