Spojování souborů do ARCHICADu
Použijte příkazy Soubor > Spolupráce > Spojit, kterým můžete vložit prvky jiného projektu ARCHICADu, modulu, DWF/DWG/DXF, HPGL (.plt) souboru, IFC souboru, Rhino (.3dm) nebo jiného typu souboru modelu do ARCHICADu.
Spojit můžete lokální soubor nebo data z BIMcloudu
Soubory mohou být spojeny v jakémkoliv aktuálním okně půdorysu, řezu/pohledu/interiérového pohledu, 3D dokumentu nebo detailu/pracovního listu.
Poznámka: Při spojování modulu do okna řezu/pohledu/interiérového pohledu nebo 3D dokumentu budou vloženy pouze 2D prvky.
Prvky spojovaného projektu budou po vložení na sobě navzájem nezávislé. Stejné prvky můžete opakovaně vložit pomocí příkazu Vložit.
Při spojování projektu nebo modulu jej můžete odtáhnout, otočit a zrcadlit, než jej vložíte na konečné místo. Dokud soubor nevložíte, bude kolem jeho prvků zobrazen čárkovaný obdélník. Klepnutím do rámečku jej zachytíte a můžete přesunout prvky na požadované místo. Klepnutím mimo obdélník, nebo klepnutím na OK v místní nabídce (nebo řídícím rámečku) prvky vložíte.
Spojování a struktura podlaží
Pokud spojujete projekt nebo soubor modulu, ARCHICAD srovná podlaží spojeného (importovaného) souboru s tím aktuálním (otevřeným). Když spojíte několikapatrovou budovu s aktuálním půdorysem, ARCHICAD se dotáže, které podlaží importovaného souboru bude odpovídat podlaží, na kterém pracujete, a také doporučí možné nastavení.
Pokud v aktuálním projektu není dostatečný počet podlaží, kam by se dala vložit spojovaná podlaží, ARCHICAD je automaticky vytvoří.
Poznámka: Není možné spojit vícepodlažní prvky nebo moduly v jiném 2D okně než v půdorysu.
Poznámka: Je rozdíl mezi spojením vícepodlažního projektu, a vložením vícepodlažního automaticky připojeného modulu. Pokud hostitelský projekt obsahuje méně podlaží než vkládaný automaticky připojený modul, nebudou vloženy podlaží, která “nezapadají” do hostitelského projektu. Problém vyřešíte, pokud do hostitelského projektu přidáte další podlaží.
Prvky s horním napojením sloučeného modelu
•Přizpůsobit výšku struktuře podlaží hostitelského projektu Prvky s horním napojením se natáhnou nebo zkrátí, aby se přizpůsobily struktuře podlaží cílového souboru. (Dveře/okna, jejichž práh nebo parapet je připojen k danému podlaží budou přizpůsobeny k podlaží aktuálního souboru.)
•Zachovat výšku dle struktury podlaží v původním modelu: Prvky s horním napojením nebudou upraveny (jejich výška bude zachována). (Dveře/okna jejichž práh nebo parapet byl vztažen k danému podlaží ztratí vazbu na podlaží a místo toho budou vztaženy k základně zdi.)
Spojování a atributy
Jelikož jsou atributy (vrstvy, materiály, čary, typy výplně , atd.) identifikovány názvem, platí následující pravidla:
•Pokud je název atributu v obou projektech stejný, spojované (importované) prvky převezmou atributy aktuálního projektu.
•Jestliže název atributu ve spojovaném projektu není v aktuálním projektu přítomen, tento atribut se připojí do sady atributů aktuálního projektu.
Spojení souboru DXF/DWG
Viz Spojit DXF/DWG.
Spojení IFC souboru
Více detailů najdete v kapitole Import IFC modelu do ARCHICADu.
Spojení souboru stereolitografie (.stl)
Spojení souboru SketchUpu (.skp)
Soubor .skp se stávajícím souborem ARCHICADu spojíte příkazem Soubor > Spolupráce > Spojit... Spojení musíte provádět v aktivním okně půdorysu ARCHICADu.
Ve chvíli, kdy model ARCHICADu obsahuje informace o souřadnicích, budete dotázáni, jak pracovat se duplicitním nastavením souřadnic (ARCHICADu a SketchUpu).
•Přepsat umístění projektu ARCHICADu na základě souřadnic SketchUpu
•Ignorovat souřadnice SketchUpu Informace o umístění projektu zůstanou ponechány a vy můžete umístit importovaný objekt kamkoli chcete: přetáhněte zobrazený obdélník ohraničující model a klikněte pro jeho umístění.
•Vložit importovanou geometrii vzhledem ke stávajícím souřadnicím. Importovaný objekt bude umístěn v jeho skutečné poloze relativně k projektovému počátku ARCHICADu.
Průvodce krok za krokem pro spojení výřezu mapy Google Earth do ARCHICADu pomocí SketchUpu.
1.Otevřete projekt v ARCHICADu
2.Otevřete dialogové okno Nastavení umístění a zkontrolujte, zda jsou nastaveny požadované hodnoty zeměpisné délky a šířky
3.Stiskněte tlačítko Exportovat...
4.Nastavte formát .skp
5.Zadejte jméno souboru a stiskněte tlačítko Uložit
6.Zavřete okno.
7.Pomocí SketchUpu (možné stáhnout z http://www.sketchup.com) otevřete soubor uložený v kroku 5
8.V menu Okno/Informace o modelu (Window/Model info) zkontrolujte, zda jsou nastaveny informace o geografické poloze (Geo-location)
9.Pokud ne (např. používáte-li Mac), klikněte na tlačítko Nastavit polohu ručně (Set Manual Location): měla by se zobrazit správná zeměpisná délka a šířka; stiskněte OK
10.Ve SketchUpu zvolte příkaz Soubor (File) > Informace o poloze (Geo-Location) > Přidat další zobrazení (Add More Imagery...) čímž otevřete dialogové okno Přidat umístění (Add Location); objeví se výřez mapy Google Earth se středem v počátku ARCHICADu
11.Dle potřeby oddalte nebo přibližte výřez
12.Libovolně posouvejte obrázkem, poté vyberte oblast (Select region) a potvrďte ji (Grab).
13.Stejná oblast by měla být zobrazena ve 3D okně SketchUpu
14.Uložte změny v souboru .skp
15.Nyní se vraťte do souboru ARCHICADu
16.V otevřeném okně půdorysu použijte příkaz Soubor > Spolupráce > Spojit
17.Označte soubor .skp s upravenou polohou, který jste právě uložili
18.Objeví se dialog se třemi volbami umístění projektu Zvolte příkaz "Vložit novou geometrii vzhledem ke stávajícím souřadnicím" a stiskněte tlačítko OK
19.Výřez mapy Google Earth by se nyní měl zobrazit v projektu ARCHICADu
20.Otevřete 3D okno pro detailní zobrazení výřezu (v případě potřeby zvolte příkaz Vsadit na obrazovku)
Viz také SketchUp Omezení exportu a importu.
Spojení souboru Google Earth (.kmz)
Soubor .kmz se stávajícím souborem ARCHICADu spojíte příkazem Soubor > Spolupráce > Spojit...
Volby jsou podobné jako v procesu importu souborů Google Earth.
Viz Google Earth (.kmz).
Umístění projektu
Od doby kdy ARCHICAD obsahuje informace o umístění projektu, jste dotazování pomocí dialogového okna, jak pracovat s nastavením souřadnic (ARCHICAD vs. Google Earth).
•Přepsat umístění projektu importovanými souřadnicemi
•Ignorovat souřadnice souboru Informace o umístění projektu zůstanou ponechány a vy můžete umístit importovaný objekt kamkoli chcete: přetáhněte zobrazený obdélník ohraničující model a klikněte pro jeho umístění.
•Vložit novou geometrii vzhledem ke stávajícím souřadnicím. Importovaný objekt bude umístěn v jeho skutečné poloze relativně k projektovému počátku ARCHICADu.
Viz také Google Earth: Omezení exportu a importu.
Spojování souborů obrázku

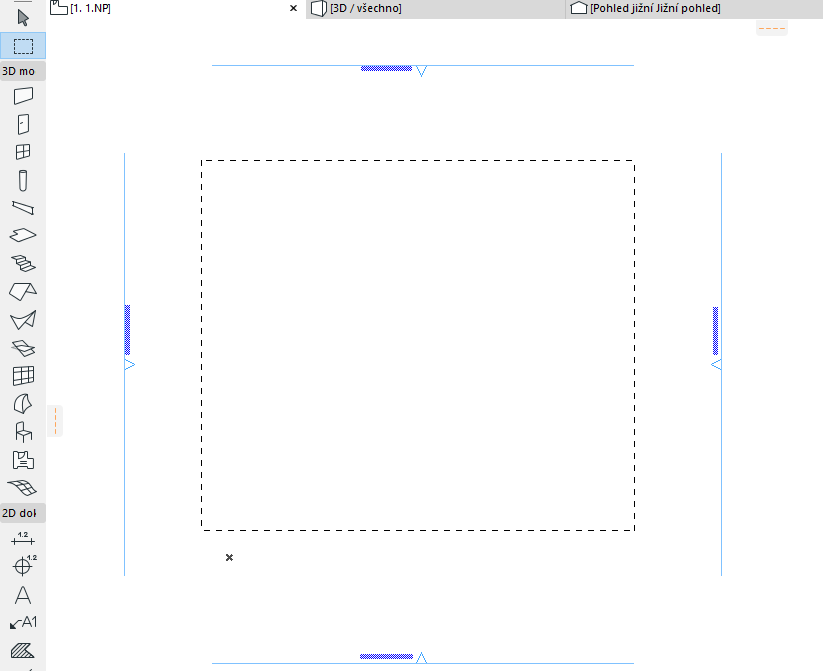

Můžete připojit obrázkový soubor k vašemu projektu ARCHICADu. (to zahrnuje dokumenty vytvořené kreslících a grafických programech; 3D okna a pohledy uložené v obrázkovém formátu; renderované obrázky uložené v obrázkovém formátu.) Před zvolením spojení souboru obrázku, můžete definovat jeho požadovanou velikost: Vyberte nástroj Ohraničení a nakreslete ohraničení s určenou velikostí a pozicí.
Viz také Plocha ohraničení:.

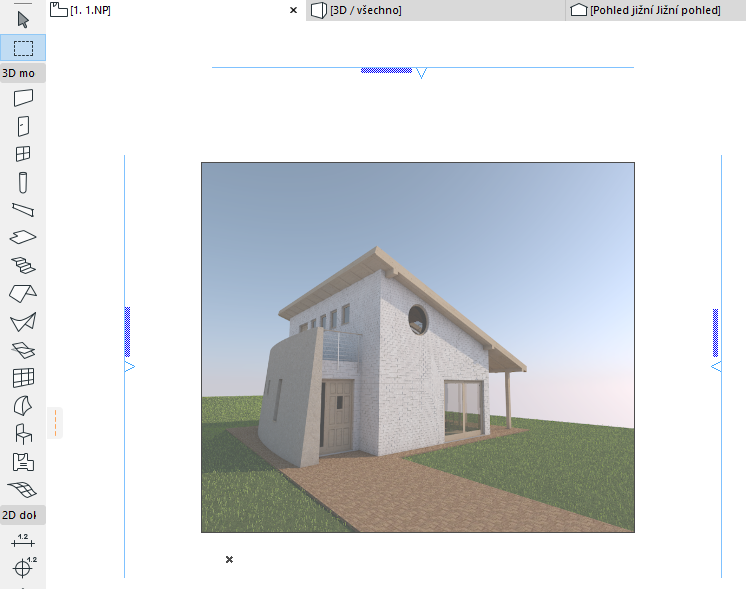

Vložený obrázek se přizpůsobí rozměrům ohraničení.
Poznámka: Při kreslení obdélníku dbejte na to, aby měl stejné rozměry jako původní obrázek, jinak bude obrázek zkreslen.
SketchUp Omezení exportu a importu
•Modely SketchUpu mohou obsahovat dva typy ploch a hran objektů. Momentálně nejsou samostatné hrany modelu SketchUpu importovány do ARCHICADu.
•Ve SketchUpu mohou být plochy opatřeny různou barvou a texturou z čelní a zadní strany. V ARCHICADu však mohou mít plochy GDL objektů definovány pouze jednu barvu a texturu. Při importu do ARCHICADu budou tedy povrchy GDL objektů definovány podle čelních stran importovaných ploch.
•Modely SketchUpu, které obsahují nepravidelné plochy (např. křížící se plochy) nebo plochy s otvory nemusí být při importu do ARCHICADu správně načteny.
•Některé nekorektní plochy mohou být do ARCHICADu přesto načteny, avšak ztratí svojí texturu.
•Formát .skp obsahuje znak, zdali je soubor vztažen ke globálním souřadnicím či nikoli. Ve verzi ARCHICADu pro Mac není možné nastavit tuto značku, exportovaný .skp soubor tedy může vyžadovat manuální zapnutí této značky (zeměpisná délka a šířka musí být v souboru .skp vždy správně nastavena).
Google Earth: Omezení exportu a importu
•Soubory Google Earth .kmz mohou někdy obsahovat trojúhelníkové plochy pod velmi malými úhly, které pak nelze importovat do ARCHICADu.
•Pokud je při exportu z ARCHICADu pozice kamery pod terénem, nebude tato pozice v Google Earth zobrazena.
