Spojit DXF/DWG

1.Použijte příkaz Soubor > Spolupráce > Spojit, pak vyberte, kde hledat soubor: buďto Ze souboru nebo Z BIMcloudu

2.V okně Spojit soubor vyhledejte potřebný soubor DXF nebo DWG.

3.Klikněte na tlačítko Otevřít.

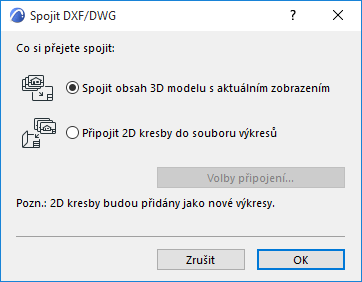

4.Zobrazí se dialogové okno Spojit DXF/DWG. Nyní máte dvě volby:


Spojit obsah 3D modelu s aktuálním zobrazením:Pomocí této volby spojíte obsah modelového prostoru DXF-DWG souboru do projektu ARCHICADu. Prvky AutoCADu z modelového prostoru DXF-DWG souboru budou uloženy jako 2D prvky ARCHICADu s horním pohledem z původního souboru.

V okně jsou k dispozici další volby: Dialogové okno Spojit 3D model DXF-DWG.

Připojit výkresové prostory do výkresové složky:Pomocí této volby vložíte zdrojové výkresové prostory DXF-DWG souboru do výkresové složky ARCHICADu.

Výkresové prostory budou převedeny na šablony ARCHICADu.

Nová šablona výkresů bude vytvořena pro prostory papíru z DXF-DWG souboru, které nemají v ARCHICADu šablonu o odpovídající velikosti..

Obsah výřezů z DXF-DWG budou převedeny na kresby a vloženy na výkresy. Tyto kresby nelze editovat; ve Správci kreseb budou vypsány se stavem “vložené”.

Prvky vložené v prostoru papíru budou převedené na prvky ARCHICADu a vložené přímo na výkresy.

Další možnosti najdete pod volbou Volby připojení:.



Přeložit bloky AutoCADu jako:

Nastavte možnost:

2D prvky

Seskupené 2D prvky

Knihovní prvky

Viz Volby otevírání (Nastavení převodníku DXF/DWG).

Převést odkazy AutoCADu na popisky: Zaškrtněte, pokud chcete při spojování provést tuto akci.

Jestliže toto políčko nezaškrtnete, budou odkazy AutoCADu konvertovány na jednoduché 2D prvky ARCHICADu.

Poznámka: Tato volba je dostupná také v nastavení Převodníku (Volitelné funkce > Volby otevírání). Viz Volitelné funkce (Nastavení převodníku DXF/DWG).
