Zpětný převod (chytré spojování)
Pokud spojujete soubor DXF nebo DWG zpět do stejného souboru ARCHICADu, ze kterého jste jej uložili, použijte chytré spojování (zpětný převod). Pomocí chytrého spojení je možné pracovat současně na stejném projektu v ARCHICADu a v AutoCADu a vyměňovat další informace s minimální ztrátou dat..
Chytré spojení pokrývá:
•Nové prvky přidané v ARCHICADu nebo v AutoCADu.
•Prvky vytvořené v ARCHICADu nebo v AutoCADu a upravené (nataženými, přesunutými, rotovanými, zrcadlenými) ve druhé aplikaci, nebo v obou aplikacích.
•Prvky vytvořené v ARCHICADu nebo AutoCADu a odstraněné v jedné z aplikací.
Pokud spolupracujete s někým, kdo používá AutoCAD (nebo jiný CAD program, který používá DXF nebo DWG formát), použijte následující postup:
1.Pracujete na architektonických aspektech celého projektu až do chvíle, kdy můžete svému partnerovi prezentovat celkové rozvržení a ten pak může přidávat detaily (v tuto chvíli ještě nemusíte mít svou práci zcela dokončenou).
2.Uložte PLN soubor ARCHICADu.
3.Pak uložte DXF nebo DWG soubor pro vašeho partnera:
–Použijte příkaz Soubor > Uložit jako a vyberte formát DXF nebo DWG.
–Tlačítkem Nastavení vedle volby převodníku otevřete okno nastavení DXF-DWG převodníku.

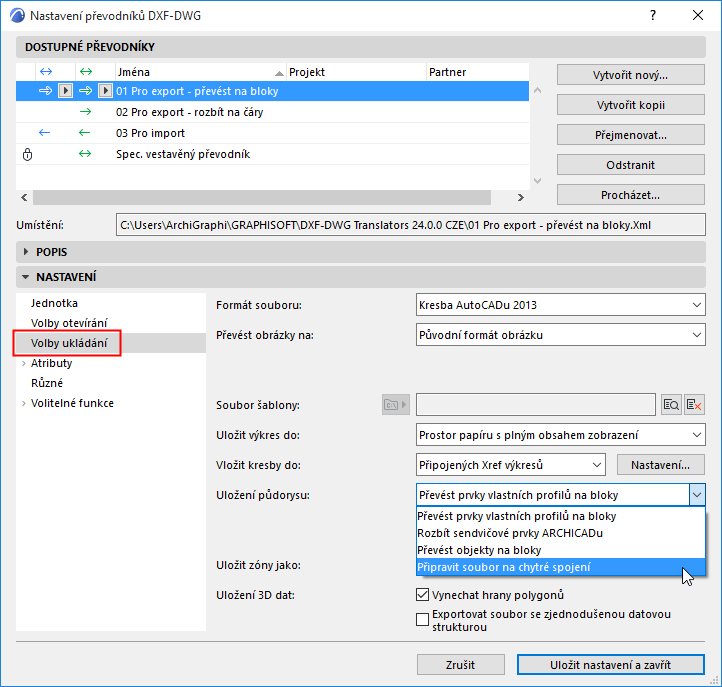

–Na panelu Nastavení použijte volby pro uložení půdorysu: Připravit soubor pro chytré spojování.
Více informací naleznete v tématu Uložení půdorysu.
4.Potom pokračujete v práci na původním projektu, zatímco váš partner pracuje na DXF/DWG souboru.
5.Když nastane čas na spojení:
–Soubor > Spolupráce > Spojit > Spojit ze souboru
–Vyhledejte soubor a zvolte Otevřít.

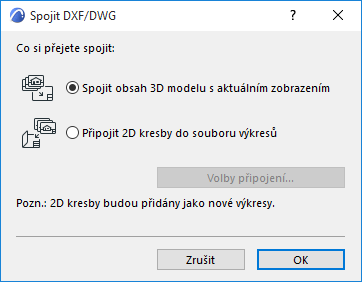

–V dialogovém okně Spojit DXF-DWG vyberte volbu Spojit obsah 3D modelu do aktuálního pohledu a klikněte na OK.

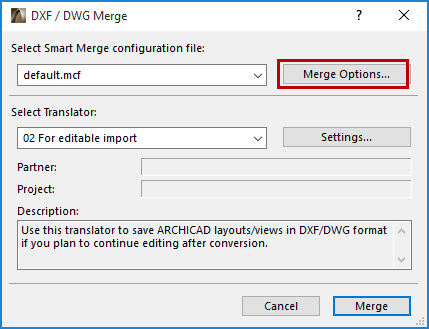

–V dialogovém okně Spojit DXF/DWG vyberte položku Volby spojování.
–Zobrazí se dialogové okno Volby chytrého spojování, kde můžete upravit konfigurační soubor chytrého spojování a volby překladače (v případě potřeby).
Poznámka: Tyto volby můžete nastavit globálně příkazem Soubor > Spolupráce > DXF-DWG > Volby chytrého spojování.
6.Opakujte, jak je potřeba.
