Otevření nebo spojení Rhino modelu

Soubory Rhino 3D modelu (.3dm) můžete v ARCHICADu přímo otevřít pomocí následujících postupů

•Soubor > Otevřít

•Soubor > Spolupráce > Spojení

Rhino model importovaný do ARCHICADu převeden jako needitovatelný GDL objekt zachovávající logické uspořádání objektů z původního Rhino modelu. Je uložený ve vložených knihovnách ARCHICADu. Před importem modelu (nebo po něm) do ARCHICADu můžete upravit segmentaci modelu podle vlastních potřeb (popsáno níže).

Témata v této části:

Volby importu Rhino 3D modelů

Parametry Rhino objektů v ARCHICADu

Vlastnosti Rhino v ARCHICADu

Zobrazení pohledů Rhina v ARCHICADu

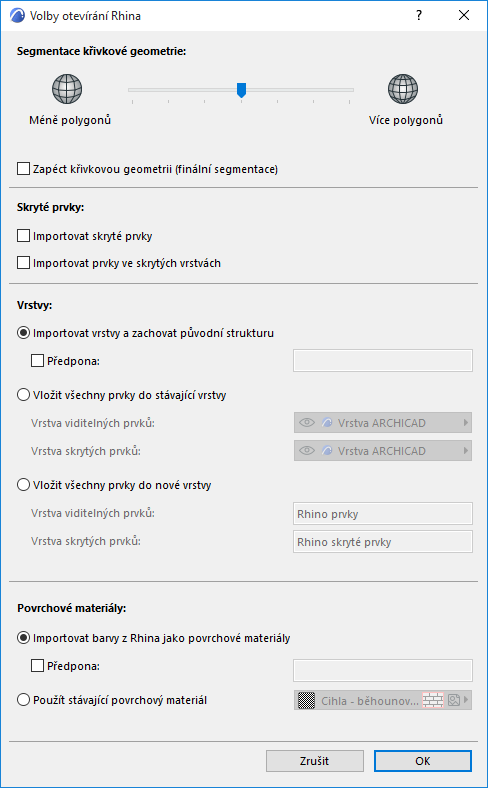

Volby importu Rhino 3D modelů

Okno Volby importu je dostupné při importu Rhino modelu některým z následujících postupů:

•Soubor > Otevřít

•Soubor > Spolupráce > Spojení

•Soubor >  Externí obsah > Vložit modul, v okně nového modulu.

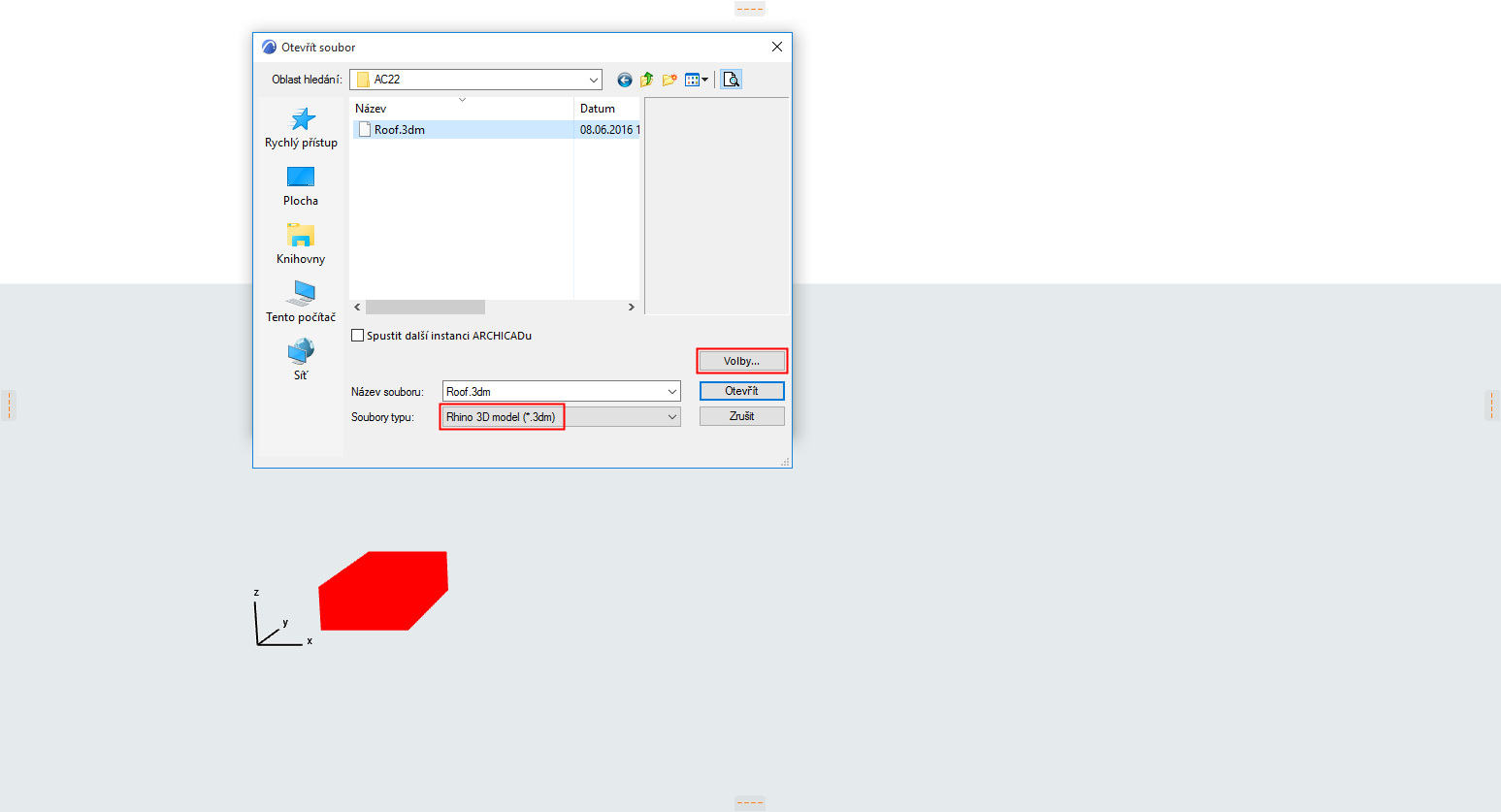

Ve všech případech vyberte jako typ souboru Rhino 3D model (.3dm), pak klikněte na tlačítko Volby.

Jméno okna se liší dle použitého příkazu:

•Volby otevírání Rhina

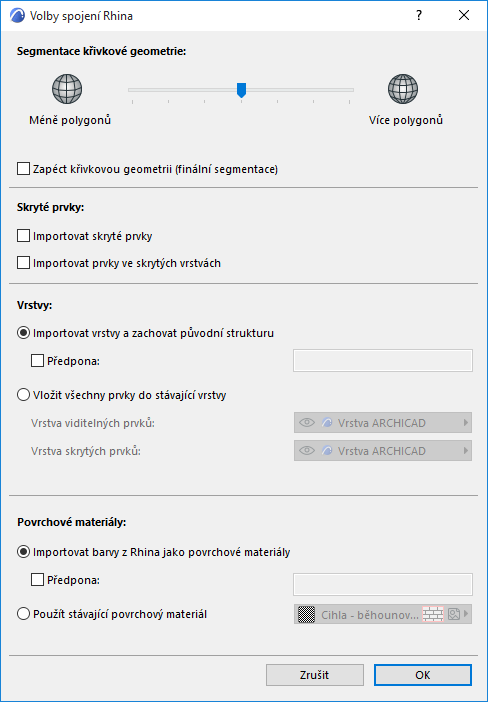

•Volby spojení Rhina

•Volby importu Rhina (připojování Rhino modelu jako modulu)

Informace o těchto postupech najdete zde: Připojení Rhino souboru a zde: Importovat soubor Rhino 3DM jako objekt.

Segmentace křivkové geometrie

Pomocí jezdce nastavte úroveň segmentace zakřivených povrchů importovaných z Rhina.

Poznámka:

–Nastavení segmentace se projeví pouze na zakřivených tvarech, na plochy nemá vliv

–Pokud chcete zvětšit segmentaci (vznikne více polygonů a hladší povrchy), pamatujte, že vyšší počet polygonů má vliv na velikost souboru i výkon

Zapečení křivkové geometrie

Můžete zaškrtnout volbu Zapéct křivkovou geometrii, která zafixuje segmentaci modelu ještě před importem. Výsledek:

•Segmentace importovaného modelu již v ARCHICADu nepůjde upravit

•Na druhou stranu bude dostupné přichytávání prvků

•Obecně platí, že je navigace v modelech rychlejší, když je aktivní tato volba

Skryté prvky

Pomocí těchto voleb můžete nastavit způsob, jakým budou importovány “skryté” prvky Rhina.

Rhino umožňuje (na rozdíl od ARCHICADu) skrývat jednotlivé prvky bez ohledu na viditelnost jejich vrstev. Standardně tyto skryté prvky do ARCHICADu importovány NEJSOU.

Pokud je importovat chcete, použijte volbu Importovat skryté prvky.

Vrstvy

Pomocí těchto možností můžete nastavit, do kterých vrstev budou vloženy importované prvky Rhino modelu (viditelné a skryté, pokud jsou).

Importovat vrstvy a zachovat původní strukturu (Výchozí)

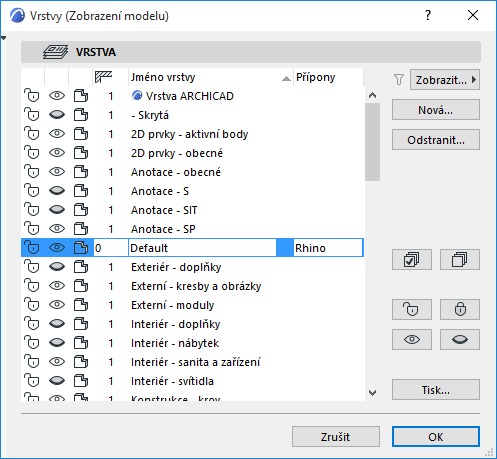

Každá vrstva modelu je v ARCHICADu vytvořena jako samostatná vrstva se jménem původní cesty složky vrstvy v Rhinu: složka_podsložka_vrstva.

•Tyto vrstvy budou mít automatickou příponu “Rhino”.

•Vrstvy s případným shodným jménem budou rozlišeny číselnou příponou.

•K jménům vrstev Rhina můžete přidat předponu.

Vložit všechny prvky do stávající vrstvy

Z nabídky vyberte vrstvy ARCHICADu, do kterých budou vloženy viditelné a skryté prvky importovaného Rhino modelu.

Vložit všechny prvky do nové vrstva (pouze pro příkaz Otevřít. Není dostupné pro příkaz Spojit.)

Importované viditelné i skryté prvky budou vloženy do nově vytvořené vrstvy ARCHICADu.

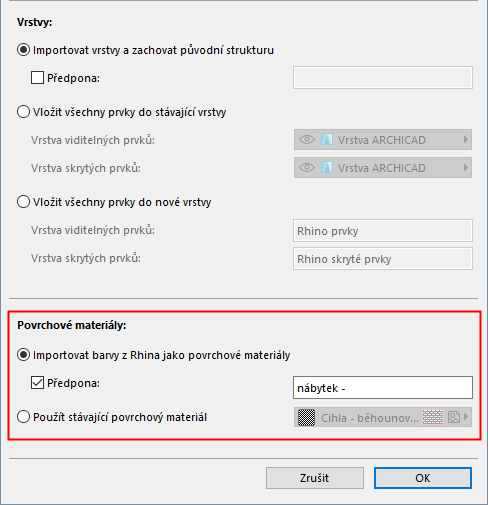

Povrchové materiály

Pomocí těchto voleb můžete nastavit způsob, jakým budou barvy Rhino modelu převedeny na atributy ARCHICADu.

Importovat barvy z Rhina jako povrchové materiály

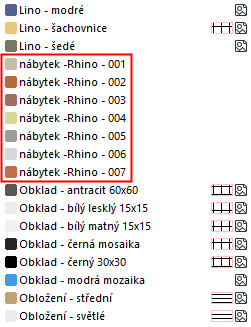

Každá barva Rhino modelu

•bude vytvořena jako vlastní povrchový materiál ARCHICADu.

•bude automaticky pojmenovaná “Rhino” a doplněná o číslo

•může mít volitelnou předponu

Použít stávající povrchový materiál

Z nabídky můžete vybrat povrchový materiál ARCHICADu, který bude použitý na všechny barvy importovaných prvků Rhino modelu.

Parametry Rhino objektů v ARCHICADu

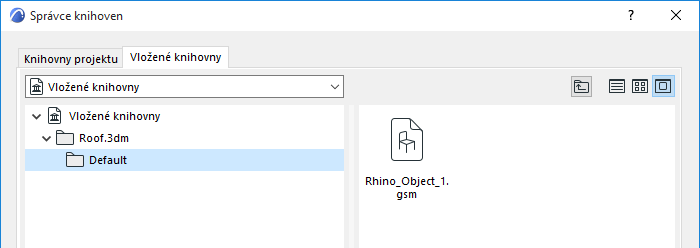

Každý objekt importovaný z Rhina bude převeden na samostatný objekt ARCHICADu (.gsm) a před jeho jméno bude vložena předpona “Rhino”. Tyto objekty budou umístěny ve vložené knihovně ARCHICADu ve vlastní složce podle každého importovaného souboru a podsložkách podle vrstev.

Na panelu Nastavení importovaného Rhino objektu v okně nastavení objektu můžete nastavit jeho zobrazení.

Poznámka: Nastavení prvků z Rhino modulů nelze editovat.

Speciální parametry Rhino modelů:

Členění

Tato volba je dostupná za předpokladu, že jste při importu nepoužili možnost Zapéct křivkovou geometrii. (Viz Zapečení křivkové geometrie, výše.)

Poznámka: Pokud objekt vložíte do ARCHICADu pomocí nástroje Objekt (místo importu z Rhina), nastavení segmentace není dostupné.

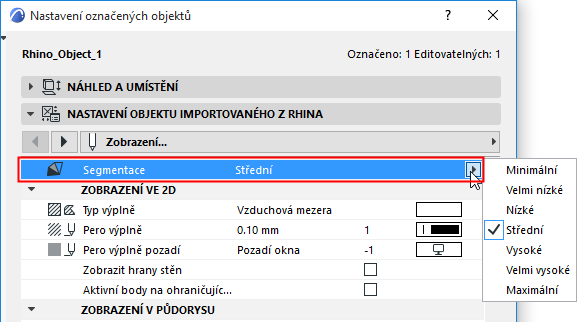

Vyhlazení zakřivených objektů nastavíte pomocí nabídky segmentace. Pamatujte, že vysoký počet polygonů může ovlivnit celkovou velikost souboru a výkon.

2D zobrazení

•Zobrazení hran stěn: Pokud chcete ve 2D vidět vnitřní hrany stěn, použijte tuto volbu.

•Aktivní body v opsaném obdélníku: Pomocí této volby můžete ve 2D zobrazit aktivní body na ohraničujícím obdélníku. Toho lze využít například při kótování pravoúhlých objektů - např. lehký obvodový plášť.

Vlastnosti Rhino v ARCHICADu

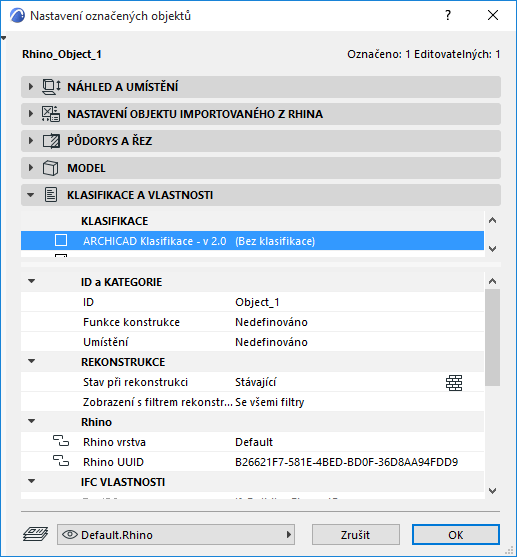

Každý prvek importovaný z Rhina bude v ARCHICADu přiřazen do skupiny vlastností prvků Rhino (panel Klasifikace a vlastnosti v nastavení objektu).

V těchto vlastnostech jsou uloženy informace o vrstvě a ID původního Rhino souboru. (Informace jsou zachovány i při importu všech prvků do jediné vrstvy ARCHICADu.)

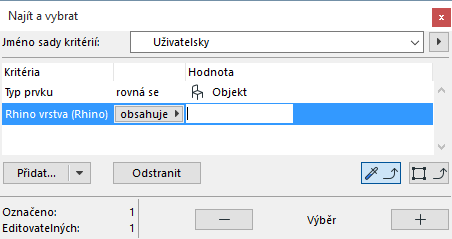

Prvky Rhino modelu můžete následně podle těchto vlastností vyhledávat, i když byla v ARCHICADu struktura vrstev upravena.

Zobrazení pohledů Rhina v ARCHICADu

Pokud v ARCHICADu otevřete Rhino soubor, budou jeho pohledy importované jako 3D axonometrie a uložené v mapě zobrazení. Režim zobrazení (natavení 3D okna) závisí na původním režimu zobrazení v Rhinu.
