Soubor > Spolupráce > IFC > IFC převodníky
Vyberte převodník pro import a otevřete předvolbu pro převod vrstev.

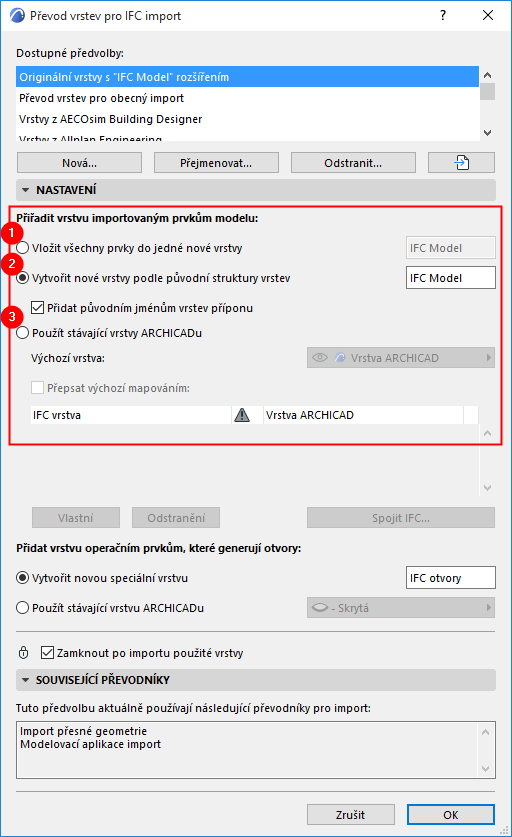

V tomto dialogovém okně můžete definovat umisťování importovaných prvků do vrstev ARCHICADu. K dispozici jsou tři různé metody:
Vložit všechny prvky do jedné nové vrstvy
Importované prvky budou vloženy do jediné, nově vytvořené vrstvy (např. vrstva “IFC import”). (Do určeného pole zadejte libovolný text). Jména původních vrstev IFC modelu budou ztracena.
Vytvořit nové vrstvy podle původní struktury vrstev
ARCHICAD vytvoří vrstvy pojmenované podle původních vrstev (např. IfcPresentationLayerAssignment) IFC modelu a vloží do nich importované prvky.
•Přidat původním jménům vrstev příponu: Pomocí této volby můžete každému jménu vrstvy přidat vlastní příponu (např. “IFC model”). (Do určeného pole zadejte libovolný text). Výhoda této možnosti je, že v okně nastavení vrstev ARCHICADu budete mít možnost vrstvy třídit podle přípony.

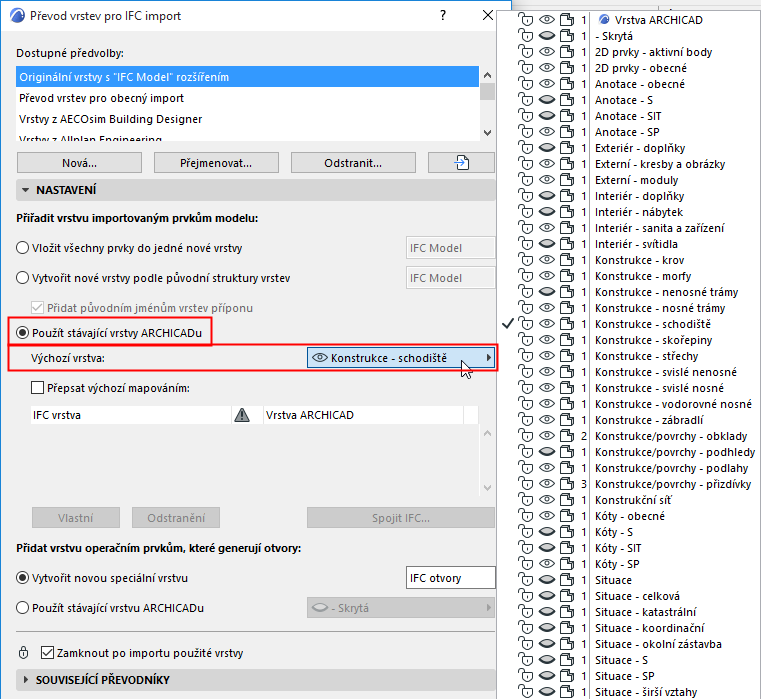

Použít stávající vrstvy ARCHICADu
Z nabídky Výchozí vrstva vyberte jednu vrstvu projektu ARCHICADu, do které budou vloženy importované prvky.

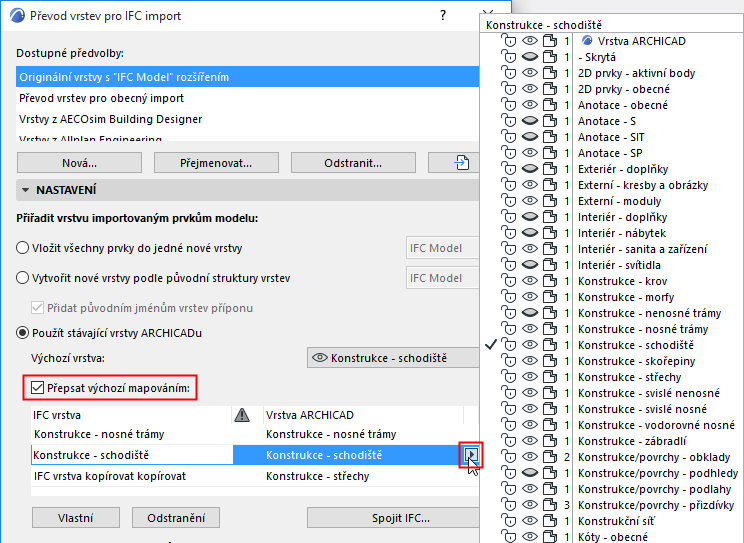

Přepsat výchozí vrstvu mapováním
Pokud použijete tuto volbu, můžete mapovat vybrané vrstvy ručně na vybrané vrstvy ARCHICADu.
Tlačítkem Spojit IFC můžete načíst IFC soubor a připojit jeho IFC vrstvy do seznamu mapování.
Nebo tlačítkem Nové přidejte ručně jméno nové IFC vrstvy.

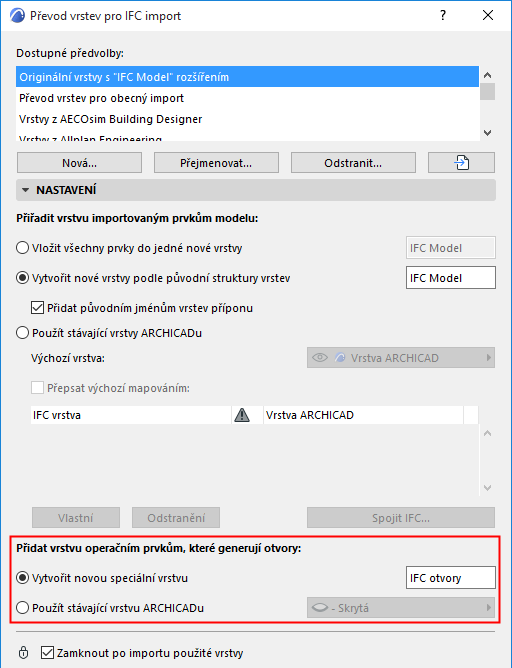

Přidat vrstvu operačním prvkům, které generují otvory
Některé importované otvory lze v ARCHICADu vytvořit pouze za použití operací s tělesy. V takových případech ARCHICAD automaticky použije tyto prvky jako operační a vytvoří jimi otvory.
Při importu IFC můžete vybrat vrstvu, do které budou tyto operační prvky vloženy:
•Vytvořit novou speciální vrstvu
•Použít stávající vrstvu ARCHICADu
Poznámka: Při posouvání cílového prvku se ujistěte, že je zobrazena i vrstva operačního prvku, oba prvky pak posuňte společně: díky tomu nedojde ke změně původní geometrie importovaných prvků.
Poznámka k převodu vrstev:
•Při importu bude automaticky nastaveno číslo průniků všech importovaných vrstev a toto číslo bude jiné, než čísla průniků vrstev aktuálně použitých v projektu. Díky tomu nebude docházet k průnikům prvků v importovaných vrstvách se stávajícími prvky projektu.
•Pokud jsou prvky převedeny na prvky odpovídajícího nástroje ARCHICADu, (tj. nebyly převedeny na objekty nebo morfy; viz Převod geometrie pro IFC import výše), může být jejich geometrie upravena vlivem automatických průniků. Pokud tomuto chcete předejít, nastavte číslo průniků vrstev na 0.
•Pokud již vrstva se stejným jménem existuje, nebude žádná další vytvořena importované prvky budou umístěny do odpovídající existující vrstvy ARCHICADu
