Dialogové okno Nastavení vrstev

Pomocí tohoto dialogového okna lze vytvářet, upravovat a spravovat vrstvy.

Otevřít nastavení vrstev

Použijte jeden z následujících postupů:

Klikněte na ikonu vrstev v panelu rychlých voleb

Volby > Atributy prvku > Nastavení vrstev

Dokument > Vrstvy > Nastavení vrstvy (klávesová zkratka: Ctrl+L).

Použijte zkratku v paletce Uspořádání prvků:


Ovládání

Na levém panelu je seznam kombinací vrstev. Pravá strana obsahuje seznam všech vrstev definovaných v projektu. Použijte jezdec pro rozdělení dvou stran pro zobrazení tak moc textu kolik potřebujete.


Po kliknutí kdekoliv na tomto okně otevře/zavře Panel Kombinace vrstev (nebo kliknutí černou šipkou v horní části okna.)

Je možné vybrat více vrstev. Všechny nástroje pro práci s vrstvami, které jsou popsány dále, fungují na označených vrstvách.

Pro rychlou změnu stavu vrstvy u více vrstev najednou použijte tlačítka v paletce rychlých voleb vrstev.

Viz Paletka Vrstvy.

Upravit stav vrstvy

V pravé části okna vyberte vrstvu, kterou chcete upravit.

Poznámka: První položka v seznamu, Vrstva ARCHICAD, nejde odstranit, skrýt ani uzamknout. Vkládají se do ní všechny prvky, které nějakým způsobem ztratily informaci a své vrstvě.

Stav vrstvy změníte kliknutím na její ikony.

Zamknout/Odemknout

LayerUnlockIcon.PNG     LayerLockIcon.PNG

Ikony otevřeného nebo zavřeného zámku znázorňují, zda je obsah vrstvy chráněn proti nechtěné úpravě. Pokud je vrstva zamknutá, její prvky nelze editovat ani odstranit a nelze do ní přidávat žádné nové prvky.

Zobrazit/Skrýt

LayerShownIcon.PNG     LayerHiddenIcon.PNG

Pomocí ikon otevřeného nebo zavřeného oka lze zobrazit nebo skrýt vybranou vrstvu. Prvky ve skrytých vrstvách jsou skryté.

Poznámka: Chcete-li během práce v projektu zobrazit všechny vrstvy, použijte příkaz  Dokument > Vrstvy > Zobrazit všechny vrstvy nebo příslušné tlačítko v panelu nástrojů Uspořádat prvky.

Zobrazení ve 3D

LayerSolidIcon.PNG     LayerWireframeIcon.PNG

Ikony plného  nebo čárového  modelu určují, jak budou prvky vložené v dané vrstvě zobrazené ve 3D - viditelné celé nebo pouze jako obrysy (nezávisle na aktuálním nastavení 3D režimu zobrazení). Je to užitečné například pro ukládání operačních prvků pro operace s tělesy do vrstev s čárovým, a cílových prvků do vrstev se stínovaným zobrazením.

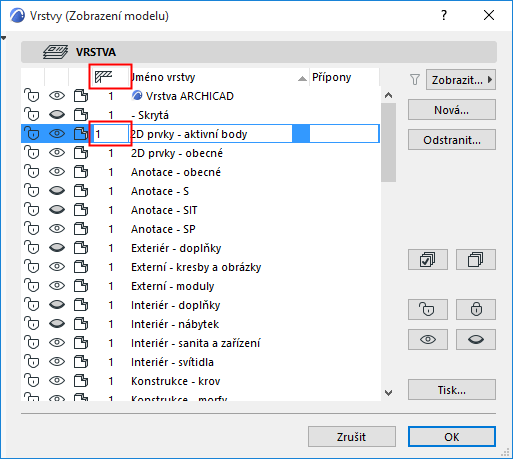

Číslo skupiny průniků

Nastavte číslo skupiny průniků v prvním poli.


Poznámka: Čísla průniků vrstev nemají nic společného s prioritami prvků; slouží výhradně jako značky a popisy (např. 0 nebo 1) při seskupování prvků.

Poznámka: Dva prvky, které jsou ve skupině průniků s hodnotou 0 se NEBUDOU   propojovat.

Viz Nastavení průniků vrstev.

Přípona názvu vrstvy

Přidávat k názvu vrstvy příponu. Ta slouží jako doplňkové kritérium při řazení vrstev v seznamu, pokud máte velké množství vrstev.

Tip: Přípony vrstev můžete využít pro efektivní fázování projektu a jeho správu.

Uspořádání vrstev

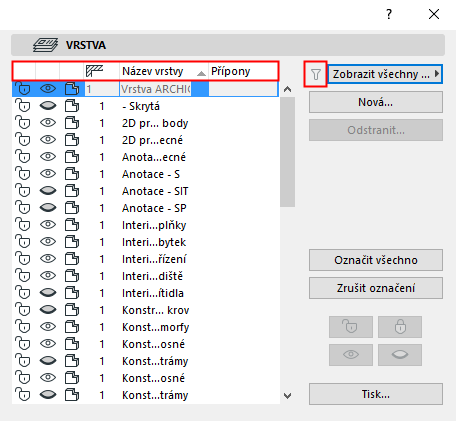

Vrstvy můžete uspořádat kliknutím do záhlaví sloupce a to abecedně podle jejich jména nebo přípony, nebo podle statusu nebo počtu skupin průniků.

Seznam zobrazených vrstev můžete filtrovat pomocí voleb z nabídky vedle ikony trychtýře. Ikona nálevky se zobrazuje podle toho, jestli jste použili filtr nebo ne.


Zobrazit všechny vrstvy: Budou zobrazeny všechny vrstvy v projektu. Vrstvy položek XREF jsou uvedeny samostatně na konci seznamu.

Více informací naleznete v tématu Atributy Xref souborů.


Skrýt vrstvy Xref: Pokud jsou v projektu vrstvy XREF a vyberete tuto volbu, tyto vrstvy se v nastavení vrstev nezobrazí.

Filtrovat podle přípony: Nastavení je dostupné, jestliže vyberete vrstvu s příponou. Jen vrstvy s touto příponou se objeví v Nastavení vrstev.

Označit všechno/Zrušit označení: Toto tlačítko použijte označení a zrušení označení všech vrstev v tomto pořadí.

Odstranění vrstvy/přesunutí prvků

Viz Odstranění a nahrazení atributů v modelu.

Poznámka: V Teamwork projektu budou přemístěny pouze prvky, které máte rezervované. Všechny ostatní prvky budou mít “chybějící” vrstvu.

Viz také Rezervace a odstranění vrstev (Teamwork).

Nová: Kliknutím na toto tlačítko vytvoříte novou vrstvu a přiřadíte jí jedinečný název.

Kombinace vrstev

Viz Kombinace vrstev.

Tisk seznamu

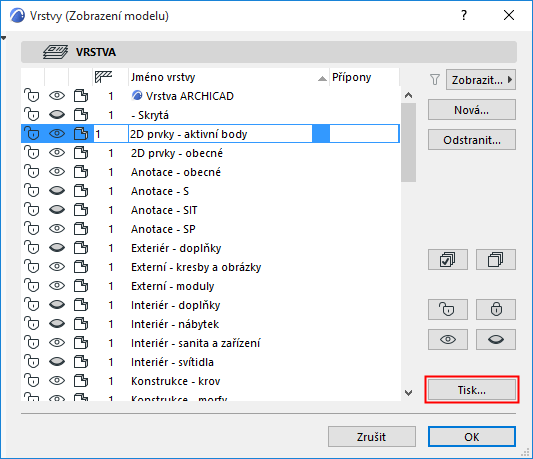

Tlačítko Tisk... vpravo dole dialogového okna Nastavení vrstev vytvoří seznam vrstev projektu ve formátu pro tisk a to v textovém formátu nebo formátu PDF.


Jednoduchý seznam vytvořený podle Kombinace vrstev. V každé kombinace vrstev jsou vrstvy řazeny v pořadí podle jejich přiřazených čísel. (Tato přiřazená čísla nejsou viditelná v Nastavení vrstev; jsou viditelné ve Správci atributů otevřeném v nabídce Volby> Atributy prvků > Správce atributů.)
