(3D model > Speciality střechy > RoofMaker)

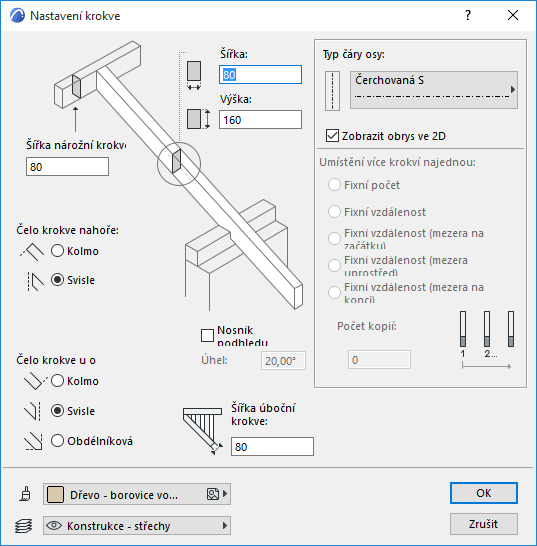

Dialogové okno Nastavení krokve
Tvorba jednoduchých střech v půdorysu Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit krokev (nebo v panelu nástrojů RoofMaker klikněte na první ikonu).
Zobrazí se dialogové okno Nastavení krokve, kde můžete nastavit parametry krokve. V dialogovém okně se v obrázku náhledu zobrazí provedené změny nastavení, takže před vložením krokve můžete vyzkoušet různá nastavení.
Šířka: Do tohoto pole zadejte šířku řezu krokve.
Výška: Do tohoto pole zadejte výšku řezu krokve.
Šířka nárožní krokve: Určuje umístění nárožní krokve, spojovacího prvku v horní části krokve.
Čelo krokve nahoře: Výběrem přepínače (Kolmo nebo Svisle) určete úhel, pod kterým se krokev na horním konci připojuje ke spojovacímu prvku.
Čelo krokve u okapu: Výběrem přepínače (Kolmo, Svisle nebo Čelo krokve u okapu) určete, jak se má oříznout dolní konec krokve.
Nosník podhledu: Kliknutím na toto políčko připojíte nosník podhledu k dolnímu konci krokve. Nosník podbití bude mít stejný průřez jako krokev.
Úhel nosníku podhledu: Zadejte hodnotu úhlu nosníku podhledu. Nulový úhel znamená, že je nosník podhledu vodorovný.
Poznámka: V náhledu se nastavený úhel nosníku podhledu neprojeví, ale hodnota se správně zobrazí na obrazovce a ve všech výstupech.
Povrchový materiál: Z nabídky vyberte povrchový materiál krokve.
Šířka úžlabní krokve Zadejte šířku krokve..
Vrstva: Vyberte vrstvu pro prvky krovu.
Typ čáry osy: Zvolte typ čáry osy krokve.
Zobrazit obrys ve 2D: Zaškrtnutím tohoto políčka zobrazíte v půdorysu celý obrys krokve včetně osy. I když se v půdorysu střechy zobrazují většinou jen osy šikmých prvků (krokve, nárožní krokve, úžlabní krokve), můžete zapnutím zobrazení obrysu získat lepší kontrolu nad spojením prvků.
Kliknutím na tlačítko OK se vrátíte do půdorysu.

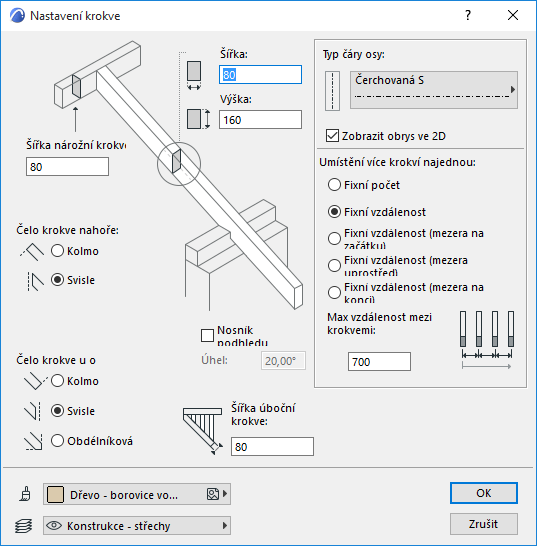

Okno Vytvořit více krokví najednou
Tvorba jednoduchých střech v půdorysu Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit krokev (nebo v panelu nástrojů RoofMaker klikněte na příslušnou ikonu).
Ovládací prvky tohoto dialogového okna jsou stejné jako v dialogovém okně Nastavení krokve, ale jsou aktivní i ovládací prvky pro více krokví.
Umístění více krokví najednou: Metoda vložení je dána maximální vzdáleností mezi osami krokví (Fixní vzdálenost) nebo pevným počtem krokví, které se mají umístit ve stejné vzdálenosti (Fixní počet).
Pokud zvolíte Fixní vzdálenost, zadejte Max vzdálenost mezi krokvemi.
Uživatelsky definovaný rozsah nemusí dovolovat platné umístění objektů. V takovém případě použijte přepínače Fixní vzdálenost - mezera na začátku/uprostřed/na konci, čímž určíte, kde se bude mezera mezi krokvemi nacházet (na začátku, uprostřed nebo na konci).
Počet kopií: Toto pole je aktivní, pokud vyberete přepínač Fixní počet. Zadejte požadovaný počet krokví.
Kliknutím na tlačítko OK se vrátíte do půdorysu.
Vytvořit nárožní nebo úžlabní krokev
Vyberte jinou jednu nebo dvě střechy v půdorysu. Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit nárožní nebo úžlabní krokev (nebo v panelu nástrojů RoofMaker klikněte na příslušnou ikonu).
Šířka: Do tohoto pole zadejte šířku řezu krokve.
Výška: Do tohoto pole zadejte výšku řezu krokve.
Šířka vaznice: Zadejte šířku vaznice..
Tloušťka krokve: Zadejte tloušťku krokve.
Typ čáry osy: Zvolte typ čáry osy krokve.
Zobrazit obrys ve 2D: Zaškrtnutím tohoto políčka zobrazíte v půdorysu celý obrys krokve včetně osy. I když se v půdorysu střechy zobrazují většinou jen osy šikmých prvků (krokve, nárožní krokve, úžlabní krokve), můžete zapnutím zobrazení obrysu získat lepší kontrolu nad spojením prvků.
Čelo krokve u okapu: Výběrem přepínače (Kolmo, Svisle nebo Čelo krokve u okapu) určete, jak se má oříznout dolní konec krokve.
Povrchový materiál: Z nabídky vyberte povrchový materiál krokve.
Do pole zadejte hodnoty pro šířku vaznice a tloušťku krokve.
Kliknutím na tlačítko OK se vrátíte do půdorysu.

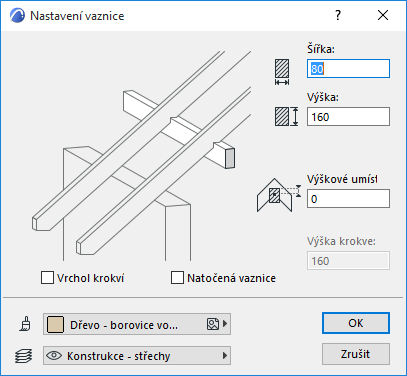

Tvorba jednoduchých střech v půdorysu Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit vaznici (nebo v panelu nástrojů RoofMaker klikněte na první ikonu).
Šířka: Do tohoto pole zadejte šířku řezu vaznice.
Výška: Do tohoto pole zadejte výšku řezu vaznice.
Výšková úroveň: Zadejte výškovou kótu vaznice tak, aby byla výš nebo níž než referenční rovina.
Vrchol krokví: Zaškrtnutím tohoto políčka umístíte vaznici na vrchol krokví. Pokud je vaznice umístěna nahoře, musíte nastavit výšku krokve, kam se má vaznice vložit.
Natočená vaznice: Zaškrtnutím tohoto políčka umístíte vaznici kolmo ke krokvím.
Výška krokve: Zadejte hodnotu výšky krokví.
Povrchový materiál: Z nabídky vyberte povrchový materiál vaznice.
Kliknutím na tlačítko OK se vrátíte do půdorysu.
Vytvořené okapové vaznice (nebo-li pozednice)
Tvorba jednoduchých střech v půdorysu Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit pozednici (nebo v panelu nástrojů RoofMaker klikněte na první ikonu).
Šířka: Do tohoto pole zadejte šířku řezu vaznice.
Výška: Do tohoto pole zadejte výšku řezu vaznice.
Výšková úroveň: Zadejte výškovou kótu vaznice tak, aby byla výš nebo níž než referenční rovina.
Povrchový materiál: Z nabídky vyberte povrchový materiál vaznice.
Kliknutím na tlačítko OK se vrátíte do půdorysu.

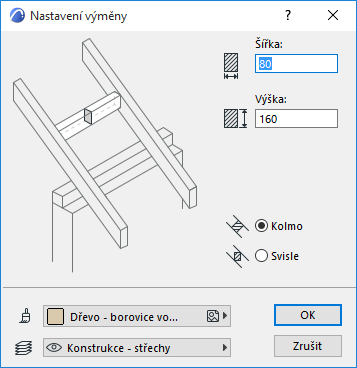

Vyberte v půdorysu dvě krokve. Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit výměnu (nebo v panelu nástrojů RoofMaker klikněte na první ikonu).
Šířka: Do tohoto pole zadejte šířku řezu krokve.
Výška: Do tohoto pole zadejte výšku řezu krokve.
Kolmo: Zatržením položíte výměnu kolmo ke krokvím
Svisle: Zaškrtnutím tohoto políčka umístíte výměnu svisle.
Povrchový materiál: Z nabídky vyberte povrchový materiál výměny.
Kliknutím na tlačítko OK se vrátíte do půdorysu.

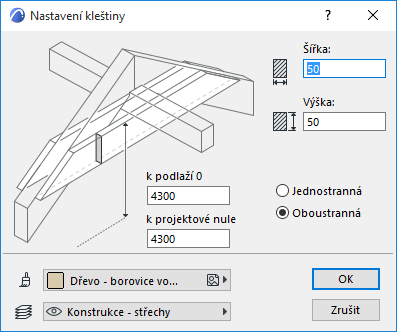

Vyberte v půdorysu dvě krokve. Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit kleštinu (nebo v panelu nástrojů RoofMaker klikněte na první ikonu).
Šířka: Do tohoto pole zadejte šířku řezu kleštiny.
Výška: Do tohoto pole zadejte výšku řezu kleštiny.
k podlaží 0: Zde zadejte hodnotu výšku trámu aktuálního podlaží
k projektové nule: Zadejte výškovou kótu horní strany desky vzhledem k referenční úrovni.
Jednostranný: Kliknutím na toto tlačítko vytvoříte jednostranný trám.
Oboustranný: Kliknutím na toto tlačítko vytvoříte oboustranný trám (na obou stranách krokve).
Povrchový materiál: Z nabídky vyberte povrchový materiál vaznice.
Kliknutím na tlačítko OK se vrátíte do půdorysu.

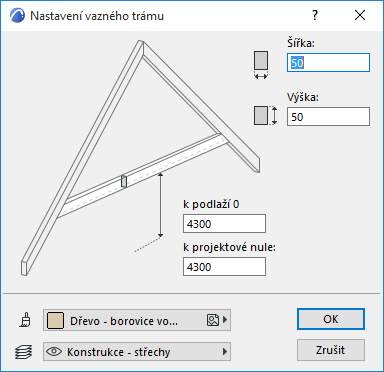

Vyberte v půdorysu dvě krokve. Z nabídky 3D Model > Speciality střechy > RoofMaker vyberte příkaz Vytvořit vazný trám (nebo v panelu nástrojů RoofMaker klikněte na první ikonu).
Šířka: Do tohoto pole zadejte šířku řezu kleštiny.
Výška: Do tohoto pole zadejte výšku řezu kleštiny.
k podlaží 0: Zde zadejte hodnotu výšku trámu aktuálního podlaží.
k projektové nule: Zde zadejte hodnotu výšky spodku trámu od projektového počátku.
Povrchový materiál: Z nabídky vyberte povrchový materiál vaznice.
Kliknutím na tlačítko OK se vrátíte do půdorysu.
Více informací naleznete v tématu Tvorba zvláštních objektů střechy pomocí RoofMakeru.

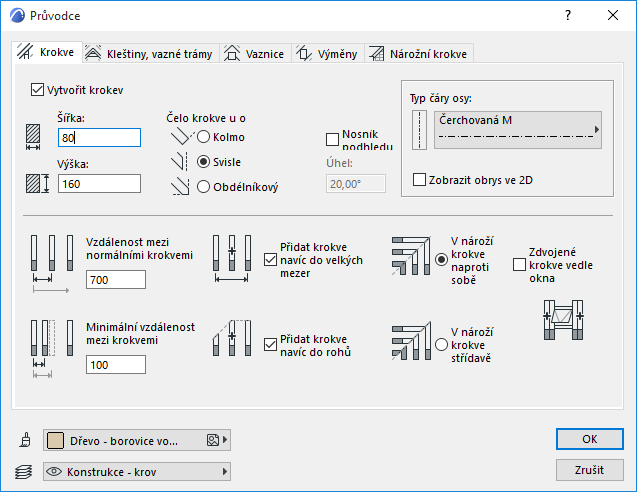

Vytvořit krokev: Zaškrtnutím tohoto políčka vytvoříte krokve a zobrazíte na této kartě příslušné ovládací prvky.
Šířka: Do tohoto pole zadejte šířku řezu krokve.
Výška: Do tohoto pole zadejte výšku řezu krokve.
Čelo krokve u okapu: Výběrem přepínače (Kolmo, Svisle nebo Čelo krokve u okapu) určete, jak se má oříznout dolní konec krokve.
Nosník podhledu: Kliknutím na toto políčko připojíte nosník podhledu k dolnímu konci krokve. Nosník podbití bude mít stejný průřez jako krokev
Úhel nosníku podhledu: Zadejte hodnotu úhlu nosníku podhledu. Nulový úhel znamená, že je nosník podhledu vodorovný.
Typ čáry osy: Zvolte typ čáry osy krokve.
Zobrazit obrys ve 2D: Zaškrtnutím tohoto políčka zobrazíte v půdorysu celý obrys krokve včetně osy. I když se v půdorysu střechy zobrazují většinou jen osy šikmých prvků (krokve, nárožní krokve, úžlabní krokve), můžete zapnutím zobrazení obrysu získat lepší kontrolu nad spojením prvků.
Vzdálenost mezi normálními krokvemi: Do tohoto pole zadejte běžnou vzdálenost mezi krokvemi.
Minimální vzdálenost mezi krokvemi: Do tohoto pole zadejte minimální vzdálenost mezi krokvemi.
Pomocí políček nastavte zvláštní volby umístění:
•Přidat krokve navíc do velkých mezer
•Přidat krokve navíc do rohů
Výběrem jednoho ze dvou přepínačů určete, jak se mají krokve chovat v nároží:
•V nároží krokve naproti sobě
•V nároží krokve střídavě
Zdvojené krokve vedle okna: Toto pole zaškrtněte, pokud chcete po stranách okenních otvorů zdvojené krokve.
Povrchový materiál: Z nabídky vyberte povrchový materiál krokve.
Kliknutím na tlačítko OK se vrátíte do půdorysu a krokve se vytvoří podle aktuálních nastavení.
Vytvořit trámy: Zaškrtnutím tohoto políčka vytvoříte trámy a zobrazíte na této kartě příslušné ovládací prvky.
Vyberte přepínač podle požadovaného typu trámu:
•Kleštiny
Poznámka: V Průvodci lze vytvářet jen oboustranné kleštiny.
•Vazný trám
Šířka: Do tohoto pole zadejte šířku řezu trámu.
Výška: Do tohoto pole zadejte výšku řezu trámu.
Nastavte výškovou úroveň trámu.
•k podlaží 0: Zde zadejte hodnotu výšku trámu aktuálního podlaží.
•k projektové nule: Zde zadejte hodnotu výšky trámu od projektové nuly
Poznámka: U kleštin je za výškovou úroveň považována horní plocha trámu; u vazných trámů se za výškovou úroveň považuje dolní plocha trámu, jak je zobrazeno v náhledu.
Povrchový materiál: Z nabídky vyberte povrchový materiál krokve.
Kliknutím na tlačítko OK se vrátíte do půdorysu a trám(y) se vytvoří podle aktuálních nastavení.
•Vytvořit vrcholové vaznice
•Vytvořit okapové vaznice
Zaškrtnutím jedné nebo obou těchto voleb vytvoříte vrcholové vaznice (použijte ovládací prvky na levé straně dialogového okna) a okapové vaznice (ovládací prvky vpravo).
Šířka: Do tohoto pole zadejte šířku řezu vaznice.
Výška: Do tohoto pole zadejte výšku řezu vaznice.
Vrcholová vaznice bude vložena buď pod protější krokve (podpírá je), nebo mezi ně (je jimi podepírána).
Vaznice mezi krokvemi: Zaškrtnutím tohoto políčka umístíte mezi krokve vrcholovou vaznici.
Osedlání: Zaškrtnutím tohoto políčka nastavíte hloubku, ve které se okapová vaznice zařezává do krokve, kterou podpírá
Povrchový materiál: Z nabídky vyberte povrchový materiál vaznice.
Kliknutím na tlačítko OK se vrátíte do půdorysu a vaznice se vloží podle aktuálních nastavení.
Poznámka: Vrcholová vaznice se vloží vždy na stejnou úroveň jako referenční čára odpovídající střešní roviny.
Zaškrtnutím pole vytvořit výměnu aktivujete nastavení na této stránce.
Šířka: Do tohoto pole zadejte šířku řezu krokve.
Výška: Do tohoto pole zadejte výšku řezu krokve.
Kolmo: Zatržením položíte výměnu kolmo ke krokvím
Svisle: Zaškrtnutím tohoto políčka umístíte výměnu svisle.
Povrchový materiál: Z nabídky vyberte povrchový materiál vaznic.
Kliknutím na tlačítko OK se vrátíte do půdorysu a vaznice se vytvoří podle aktuálních nastavení.
Vytvořit nárožní nebo úboční krokev: Po zaškrtnutí tohoto políčka se při tvorbě nárožních nebo úžlabních krokví použije nastavení z tohoto okna.
Šířka: Do tohoto pole zadejte šířku řezu krokve.
Výška: Do tohoto pole zadejte výšku řezu krokve.
Typ čáry osy: Zvolte typ čáry osy krokve.
Zobrazit obrys ve 2D: Zaškrtnutím tohoto políčka zobrazíte v půdorysu celý obrys krokve včetně osy. I když se v půdorysu střechy zobrazují většinou jen osy šikmých prvků (krokve, nárožní krokve, úžlabní krokve), můžete zapnutím zobrazení obrysu získat lepší kontrolu nad spojením prvků.
Čelo krokve u okapu: Výběrem přepínače (Kolmo, Svisle nebo Čelo krokve u okapu) určete, jak se má oříznout dolní konec krokve.
Snížit nárožní krokev na úroveň vrcholu krokví: Po zaškrtnutí tohoto políčka se nárožní krokev sníží na úroveň vrcholu krokví. (To může být nutné, jestliže se úhel sklonu normálních krokví liší od úhlu sklonu nárožních nebo úžlabních krokví.)
Povrchový materiál: Z nabídky vyberte povrchový materiál krokví.
Kliknutím na tlačítko OK se vrátíte do půdorysu a krokve se vytvoří podle aktuálních nastavení.
