Nastavení šablony výkresu

Obecné informace naleznete v tématu Šablony výkresů.

Toto okno je dostupné z:

kontextové nabídky výkresu nebo šablony výkresu

v navigátoru: Vyberte šablonu a klikněte na nastavení

Vyberte Dokument > Výkresová složka > Nastavení šablony výkresů.

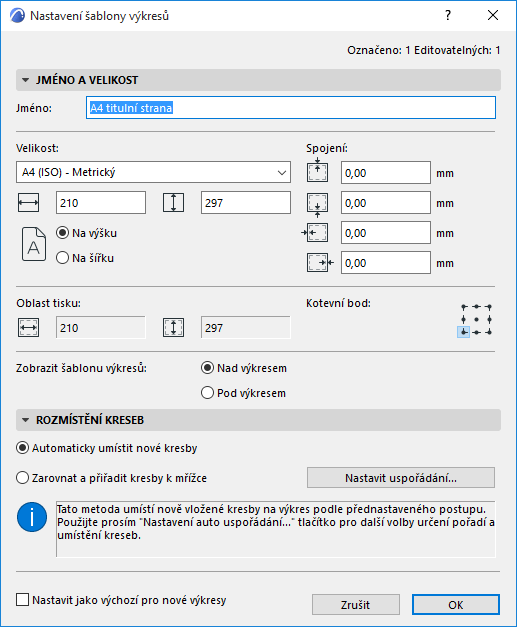

Jméno a velikost


Poznámka: Jednotky délky definované pro šablonu výkresu jsou výkresové jednotky definované v menu Volby > Předvolby projektu > Pracovní jednotky .)

Jméno: Do políčka Název zadejte název šablony.

Velikost: Definuje velikost šablony výkresu pomocí standardních velikostí papíru zobrazených v nabídce nebo pomocí volby Vlastní. Dvě následující volby zajistí zpětnou kontrolu nad vodorovnými a svislými kótami ve výkresu.

Spojení: Do textových polí zadejte hodnoty pro čtyři okraje šablony.

Jako orientaci šablony vyberte Na výšku nebo Na šířku.

Oblast tisku: Toto pole zajistí zpětnou kontrolu nad oblastí tisku šablony (bere do úvahy jeho velikost a okraje).

Kotevní bod: Kliknutím na jeden z devíti bodů definujete kotevní bod šablony.

Zobrazit šablonu výkresů

Nad výkresem: Položky šablony budou vloženy do horní části výkresu (tím v některých případech zakryjete část obsahu výkresu).

Pod výkresem: Položky šablony budou zobrazeny za výkresem. Obsah výkresu může zakrýt některé položky šablony.

Rozmístění kreseb

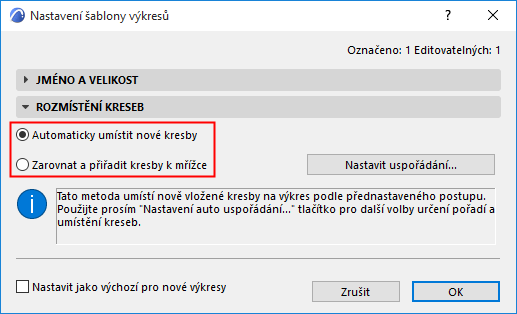

Vyberte jeden ze dvou způsobů vkládání více kreseb do výkresu.

Poznámka: Implicitním způsobem je automatické rozmístění. Pokud do výkresu vkládáte pouze jednu kresbu, vloží se do středu výkresu.


Automaticky umístit nové kresby

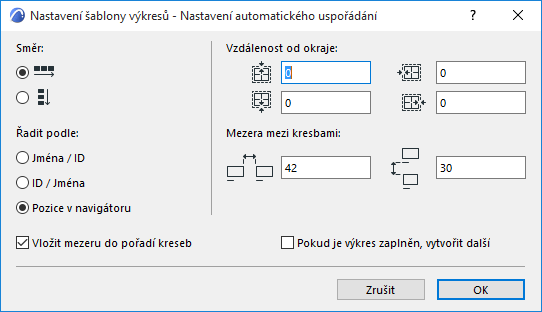

Pokud je tato volba aktivní, klikněte na Nastavení auto uspořádání pro nastavení následujících možností:


Směr: Vyberte vodorovný nebo svislý směr a určete tak směr vkládání kreseb do výkresu.

Vzdálenost od okraje: Pro každou stranu výkresu definujte velikost okraje.

Řadit podle: Při vkládání více kreseb najednou určuje nastavení řazení pořadí, ve kterém se zobrazují ve výkresu.

Název/ID: Podle názvu v abecedním pořadí; v případě shodných názvů se kresby vkládají podle pořadí ID (číselného nebo abecedního).

ID/název: V pořadí podle ID; v případě shodných ID se kresby vloží podle názvu (v abecedním pořadí).

Pozice v navigátoru: Kresby se vkládají v pořadí (shora dolů), ve kterém jsou uvedeny v mapě pohledu v navigátoru. (Půdorysy tvoří výjimku; vkládají se podle pořadí mapy pohledu zdola nahoru, například podlaží 1, 2, 3...).

Vložit mezeru do pořadí kreseb: “Pořadí” závisí na volbě Řadit podle:

Pokud jsou kresby řazeny podle jména/ID (nebo ID/jména): Pokud chcete začít novou řadu/sloupec pokaždé, když jsem změní jméno (nebo ID), zaškrtněte toto pole.

Pokud jsou kresby řazeny podle pozice v navigátoru: Pokud chcete začít novou řadu/sloupec pro každou novou složku v mapě zobrazení navigátoru, zaškrtněte toto pole. Například kresby ze složky detailů se vloží do jednoho řádku, kresby ze složky řezů do další a tak dále.

Mezera mezi kresbami: Definujte délku mezer mezi řádky a sloupci vložených kreseb. (Jednotky délky jsou výkresové jednotky definované pomocí příkazů Volby > Předvolby projektu > Pracovní jednotky.)

Pokud je výkres zaplněn, vytvořit další: Vytvoří nový výkres pokud je aktuální zaplněn.

Zarovnat a přiřadit kresby k mřížce

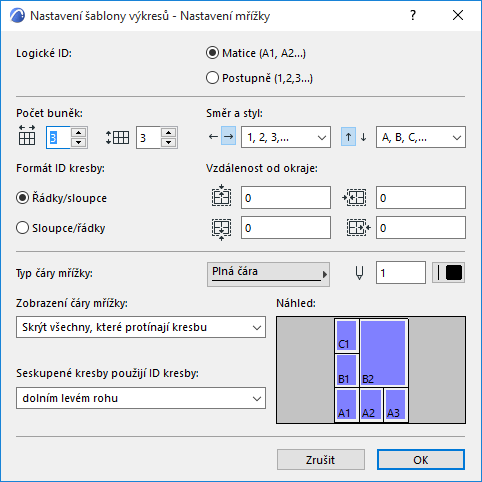

Pokud vyberete tuto volbu, můžete kliknutím na položku Nastavení mřížky získat přístup k možnostem nastavení mřížky. Náhled zobrazuje změny při nastavování mřížky.


Logické ID: Přiřaďte ID každé buňce v mřížce podle zvolené logiky:

Matice: ID každé buňky je dáno číslem řady a sloupce

Postupně: ID buněk jsou přiřazovány postupně.

Počet buněk: Určete počet sloupců a řad v mřížce.

Následující ovládací prvky se budou lišit podle vybraného přiřazování ID (Matice nebo Postupně).

Možnosti přiřazování ID - Matice

Směr a styl

Vyberte, jakým směrem budou přiřazována ID sloupcům a řádkům mřížky (zleva/zprava, shora/zdola)

Zvolte styl číslování

Formát ID kresby: Pro matici zvolte formát číslování:

Řádek, potom sloupec nebo

Sloupec, potom řádek

Možnosti přiřazování ID - Postupně

Začít od: Zvolte jeden z rohů mřížky jako počátek pro přiřazování ID buňkám

Styl: Zvolte styl číslování

Primární směr: Definujte směr (horizontálně nebo vertikálně), ve kterém se budou ID přiřazovat buňkám. Přiřazování začíná od vámi definované buňky (Začít od)

Zbytek panelu se týká nastavení mřížky bez ohledu na logiku přiřazování ID.

Volby zobrazení čáry mřížky

Poznámka: Tato nastavení zobrazení čáry mřížky také ovlivňují tiskový výstup.

Vzdálenost od okraje: Zadejte odsazení mřížky od okraje papíru (horní, spodní, levé a pravé).

Nastavte typ čáry a barvu pera.

Zobrazení čar mřížky

Skrýt všechny, které protínají kresbu: Zaškrtnutím políčka této volby takové čáry skryjete.

Kresby v seskupených buňkách

Určete, jaké ID bude použito pro kresbu, která zasahuje přes více buněk (vyberte jeden ze čtyř rohů kresby: ID buňky, ve které je tento roh, se stane ID kresby.)

Nastavit jako výchozí pro nové výkresy

Jestliže chcete, aby tato šablona sloužila jako výchozí šablona pro nové výkresy, zaškrtněte toto políčko.
