Règle

La Règle est une aide d'édition qui peut être placée en haut et à gauche de chaque fenêtre d'ARCHICAD, à l'exception de la Fenêtre 3D et des Nomenclatures.

Vous pouvez utiliser la Règle comme une aide de navigation : elle vous informe dans quelle partie du projet vous vous trouvez au zoom actuel.

Afficher/masquer Règle

Utilisez la commande à bascule Vue > Règle pour afficher ou masquer la règle.

Vous pouvez également masquer une règle en faisant un clic droit et en cliquant sur la commande à bascule Règle.

Au fur et à mesure que vous déplacez le curseur sur l'écran, la règle fournit un retour visuel sur la position verticale et horizontale du curseur par rapport à l'Origine relative (ou, s'il n'existe pas d'Origine relative, par rapport à l'Origine du projet).

Voir Origines.

Chaque fois que vous créez une nouvelle Origine relative, les valeurs affichées par la règle changent en conséquence. Les unités de mesure seront les Unités de référence pour votre modèle, que vous définirez dans Options > Facilités > Unité de dessin.

Placer ligne guide orthogonale parallèle à règle

A n'importe quel moment, vous pouvez cliquez sur le Règle et faire glisser le curseur dans la fenêtre : une ligne guide parallèle à la règle sera créée.

Voir aussi Lignes guides.

Commandes de Règle

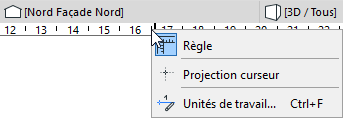

Le menu contextuel de la Règle (un clic droit sur la Règle permet de l'ouvrir) permet d'accéder rapidement à un jeu de commandes liées :


Cliquez sur la commande à bascule Règle pour masquer la règle

Cliquez sur la commande à bascule Projection curseur pour inclure des lignes de projection entre la règle et la position du curseur. (Ceci active également la Position du curseur dans la Fenêtre 3D.)

Cliquez sur Options > Préférences du projet > Unité de dessin afin d'accéder à ce dialogue où à l'option Unité modèle détermine les unités de mesure pour la Règle.
