Plan du Projet du Navigateur

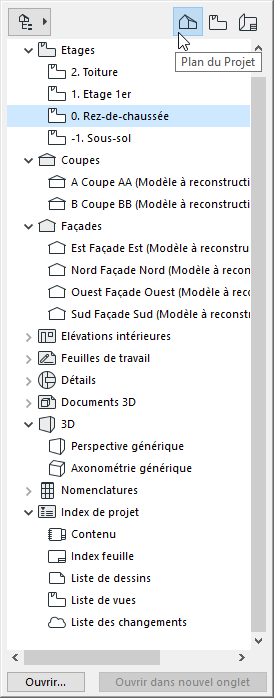

Le Plan du projet du Navigateur déroulant montre une arborescence des points de vue de votre Bâtiment numérique.

Remarque : Le Navigateur déroulant reproduit de nombreuses fonctions de la palette Navigateur qui vous est familière depuis les versions précédentes d'ARCHICAD. La palette Navigateur (et Organisateur) reste disponible dans Fenêtre > Palettes. Pour plus de détails sur leurs fonctions spécifiques, voir Palette Navigateur et Palette Organisateur.

Qu'est-ce qu'un point de vue ?

Un point de vue représente une fenêtre ouverte sur une partie donnée de votre projet. Les points de vue sont répertoriés dans le Plan du Projet du Navigateur et organisés en dossiers (il existe un dossier nommé pour chaque type de point de vue). Ces dossiers sont des articles fixes ; vous ne pouvez ni ajouter, ni supprimer des dossiers ici.

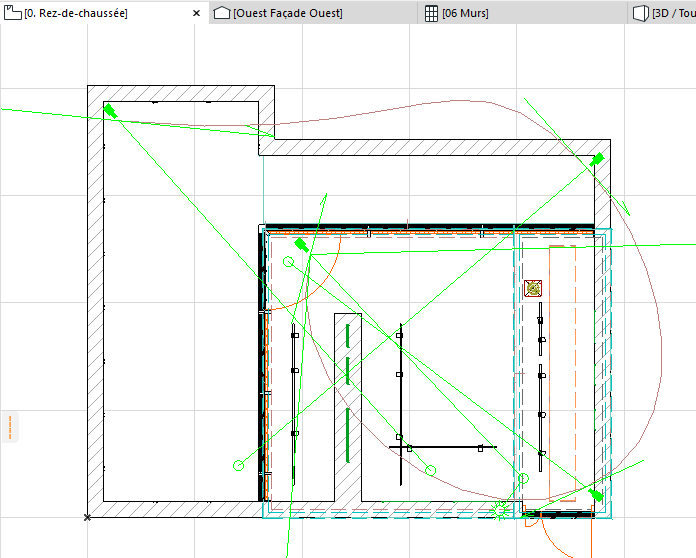

Dans le Navigateur déroulant et dans la Barre d'onglets, l'icône d'un point de vue s'affiche avec un contour noir.

ProjectMapMini.png   BlackViewpoints.png

Remarque : Une fois que vous avez mémorisé les réglages d'un point de vue, il se transforme en vue (répertoriée dans votre Plan de vues) et peut ensuite être placé sur une Mise en page pour l'éditer.

Nom du projet

Le projet est nommé quand vous enregistrez le fichier projet, mais si vous avez défini un Nom de projet dans le dialogue Fichier > Infos > Informations Projet, c'est ce nom-ci qui sera affiché dans le Navigateur.

Les dossiers du Plan du Projet

Le dossier Etages contient tous les Etages définis pour le projet.

Les dossiers Coupes, Façades, Elévations intérieures, Feuilles de travail, Détails et Documents 3D contiennent la liste des fenêtres correspondantes. Si vous ne voyez pas de signe plus devant un dossier, cela veut dire qu'aucun point de vue de ce type n'a encore été défini pour ce projet.

Voir Vues modèles ARCHICAD pour des informations sur chacun de ces types de point de vue.

Le dossier 3D contient des éléments définis suivant les différents types de projection et de caméra.

Par défaut, deux articles sont présents en commençant un projet : Perspective générique et Axonométrie générique.

Lorsque vous placez des Caméras dans le projet, leurs noms apparaissent dans le dossier 3D du Plan du Projet groupés sous Parcours.

Voir Option outil Caméra.

Le dossier Nomenclatures contient les nomenclatures interactives (Eléments et Composants) créés pour la réalisation de la documentation du projet. La Nomenclature interactive sert de base pour commander des portes, des fenêtres et d'autres éléments de construction auprès des fabricants et pour vérifier la cohérence des éléments selon un jeu de critères.

Voir Nomenclature interactive.

Le dossier Index de projet contient des jeux de type table des matières, par exemple des index de liste de vues, des listes de mises en page, de dessins et de vues.

Voir Index de projet.

Remarque : Ces commandes (par ex. Créer nouvel Etage, Créer nouveau détail indépendant) sont également disponibles à partir du menu contextuel si vous sélectionnez un article de Plan du projet correspondant.

Le bouton Supprimer efface le point de vue sélectionné. Toutes les marques liées à ce point de vue seront supprimées.
