Degré de détail des symboles d'escalier et de garde-corps

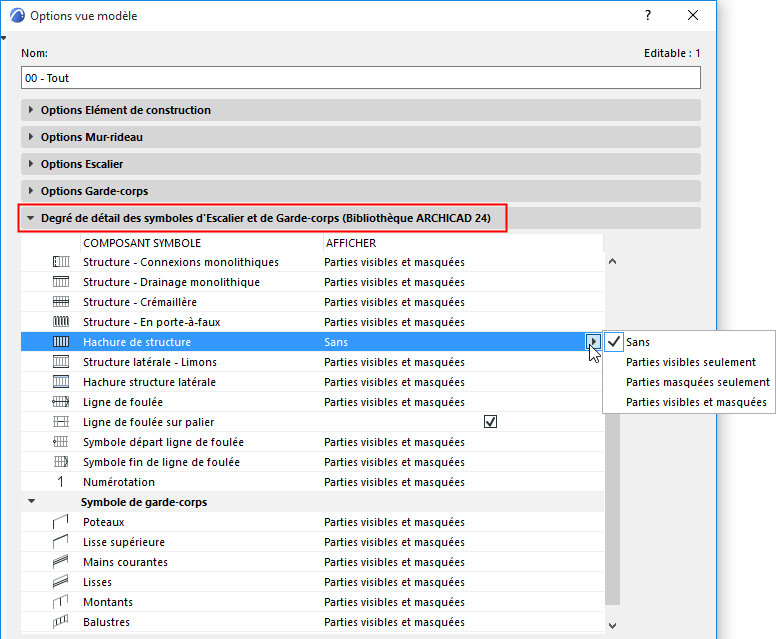

Ce volet se trouve dans Documentation > Vue modèle > Options vue modèle.

La liste inclut des composants de Symbole d'escalier et de Symbole de garde-corps.

Remarque : Les composants ne sont listés ici que s'ils sont activés dans la liste “Composants du symbole”dans les volets Options Escalier ou Options Garde-corps du même dialogue.


Définissez le degré de détail de chaque composant de symbole, selon les cas :

Sans

Parties visibles seulement

Parties masquées seulement

Parties visibles et masquées

Parties visibles et parties masquées

Les "parties visibles" d'un escalier représentent l'apparence primaire de l'escalier et sont affichées en utilisant le type de ligne Visible défini dans le dialogue Options Escalier (normalement une ligne unie).

Les "parties masquées" d'un escalier représentent l'apparence secondaire de l'escalier et sont affichées en utilisant le type de ligne Masqué défini dans le dialogue Options Escalier (normalement un tireté).

Voir Définir attributs pour chaque composant du symbole d'escalier.

Les parties visibles se trouvent normalement sous la Marque de rupture, Les parties masquées se trouvent normalement au-dessus de la Marque de rupture,

Sujets liés :

Options vue modèle pour escaliers

Options vue modèle pour garde-corps
