Options vue modèle pour garde-corps

Options Garde-corps

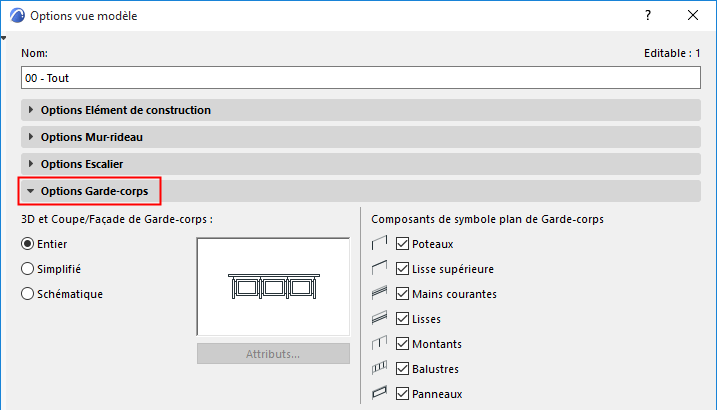

Ce volet se trouve dans Documentation > Vue modèle > Options vue modèle.

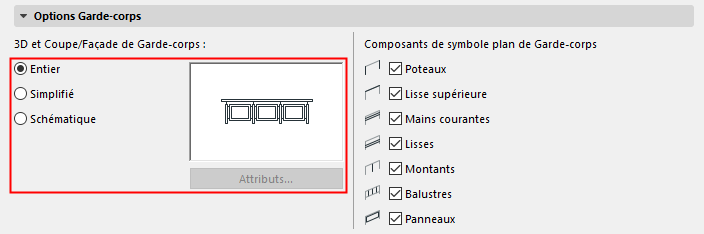

Niveau de détail de garde-corps en 3D et en Coupe


En mode Entier, le garde-corps complet apparaît : tous les éléments 3D sont visibles avec tous leurs détails.

En mode Simplifié, le garde-corps complet apparaît : tous les éléments 3D sont visibles, mais dans une vue simplifiée, qui consiste à afficher la boîte englobante des sous-éléments.

En mode Schématique, une surface de membrane continue est utilisée pour indiquer le parcours du garde-corps.

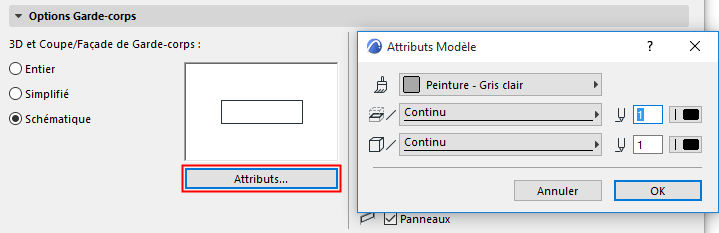

Pour le mode Simplifié ou Schématique : Cliquez sur Attributs pour personnaliser les options de surface et de ligne des garde-corps affichés en vue 3D et Coupe.

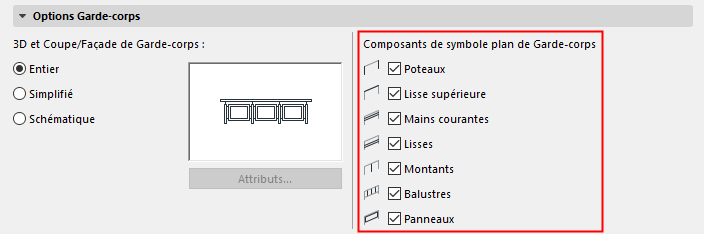

Afficher/Masquer Composants de symbole en plan de garde-corps

Utilisez les case à cocher pour afficher/masquer les composants de symbole plan du garde-corps.


Pour afficher/masquer des symboles de garde-corps individuels, utilisez le dialogue Options Garde-corps.

Voir Composants de symbole en plan de garde-corps.

Pour finaliser l'affichage du symbole (se fondant sur les parties visibles et masquées du garde-corps), utilisez le volet Degré de détail du dialogue Options vue modèle :

Voir Degré de détail des symboles d'escalier et de garde-corps.
