Ame et revêtement

Les Poteaux d'ARCHICAD sont composés de deux parties : l'âme porteuse et le revêtement optionnel utilisé pour simuler une isolation ou toute autre couche de protection ou de décoration autour de l'âme. Le revêtement possède son propre matériau de construction et par conséquent sa propre priorité d'intersection.

Configurer un revêtement pour n'importe quel poteau ou segment de poteau.

Remarque : Revêtement non disponible pour les poteaux (segments) à profil.

Ajouter/Supprimer revêtement

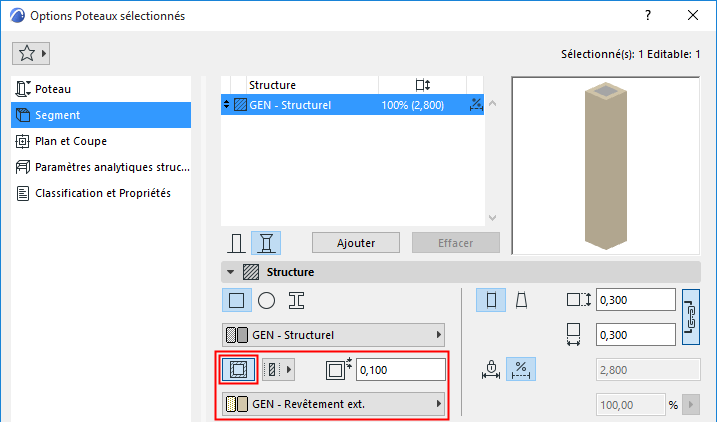

1.Allez au volet Structure du dialogue Options Poteau (page Segment).

2.Utilisez le bouton de commande à bascule Ajouter/Enlever revêtement.


3.Dans le champ à droite, définissez une épaisseur de revêtement uniforme.

4.Utilisez le menu déroulant pour choisir un matériau de construction pour le revêtement.

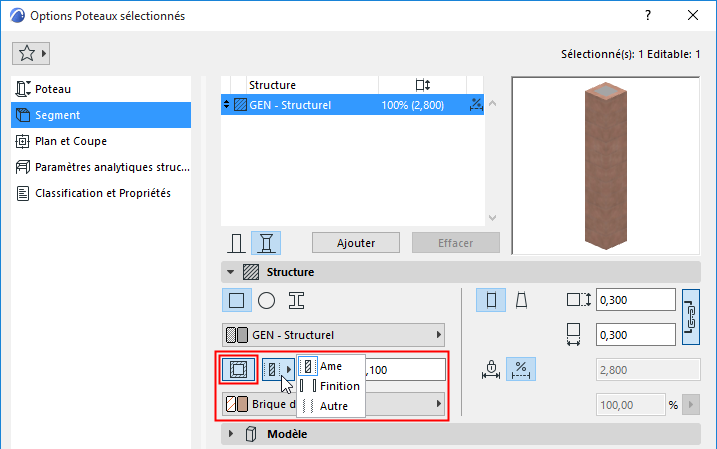

Structure de revêtement : Ame, Finition, Autre

Le composant revêtement peut être défini comme "âme", "finition" ou "autre".

Remarque : L'option Finition n'est pas disponible pour les poteaux avec revêtement. (Voir Poteaux et murs composites : Enveloppé ou Libre.)


Les réglages d'Affichage partiel des structures tiennent compte de la structure du revêtement dans les vues 2D et 3D.

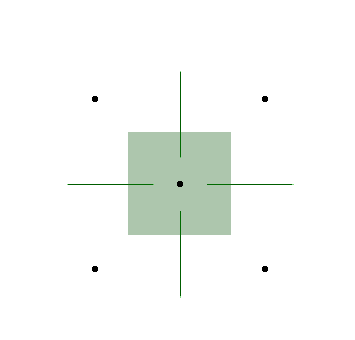

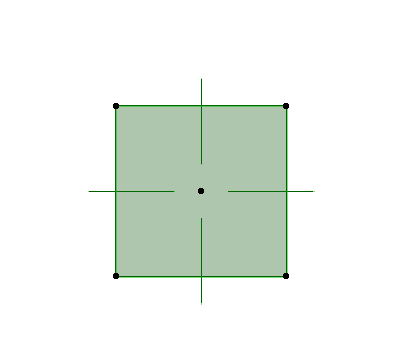

ColumnVeneer.png     VeneerStructureOnly.png

Poteau avec revêtement, avec des réglages d'Affichage partiel des structures variées. Ce revêtement a été défini comme une “Finition”.

Voir Affichage partiel des structures.
