Affichage partiel des structures

La fonction Affichage partiel des structures vous permet d'afficher des éléments de construction de différentes manières en fonction de votre définition des composants des éléments.

Par exemple, si vous collaborez avec d'autres dessinateurs ou ingénieurs, peut-être préférerez-vous afficher ou exporter uniquement les composants structurels des éléments complexes.

Pour activer l'option Affichage partiel des structures préférée, vous pouvez :

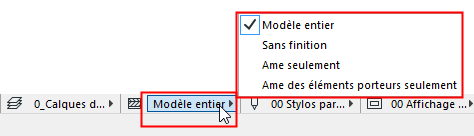

Utilisez le menu déroulant Affichage partiel des structures de la barre Options rapides en bas de la fenêtre

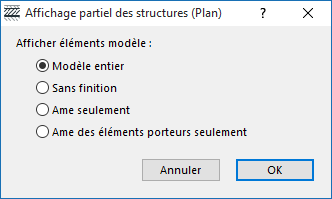

Choisissez la commande Documentation > Affichage partiel des structures pour définir ces préférences. Elles seront appliquées à la fenêtre actuelle et peuvent être mémorisées séparément pour chaque vue.


Utilisez les trois premières options pour afficher ou masquer les composants des éléments composites ou complexes et les revêtements de poteau, selon la manière dont vous avez défini ces composants.

Voir Comment définir les composants comme “structurelle” ou “finition”.

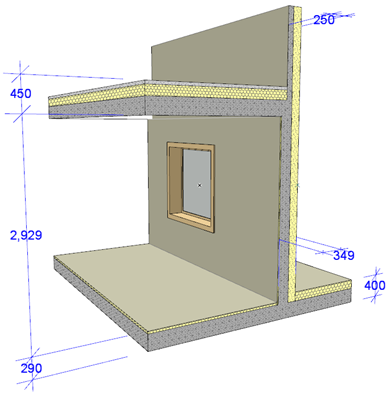

1.Modèle entier : Ceci est le réglage par défaut. Toutes les parties du modèle sont affichées.


2.Sans finition : Le modèle est affiché sans :

les couches/composants définis comme “Finition” et

les revêtement de poteau définis comme “Finition”

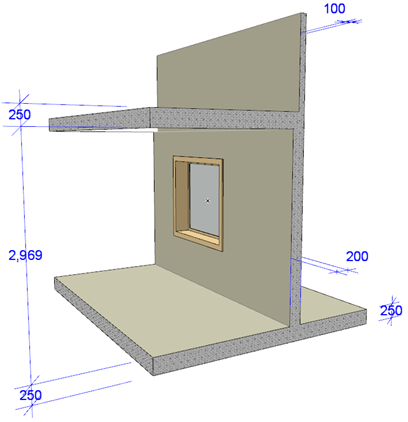

3.Ame seulement : Affiche uniquement les structures définies comme “Ame” (applicable pour les structures complexes ou composites et pour les poteaux avec revêtement)


Voir aussi Cotation automatique des couches d'un élément composite ou profilé.

4.Ame des éléments porteurs seulement : La quatrième option prend en considération tous les éléments de construction (et non seulement les éléments composites ou complexes). Cette option masquera tous les éléments que vous avez classés comme “Non porteurs” ou “Non définis”.

L'option “Ame des éléments porteurs seulement” a trois effets :

-Les éléments classifiés comme “Non porteurs" ou “Non définis” seront masqués, tous les éléments classifiés comme “Porteurs” seront affichés

-Les structures composites et complexes porteuses seront affichées uniquement avec leur âme

-Les revêtements de poteau définis comme “Ame” dans Options Poteau seront affichés en plus de l'âme de ces poteaux
