Etiquettes

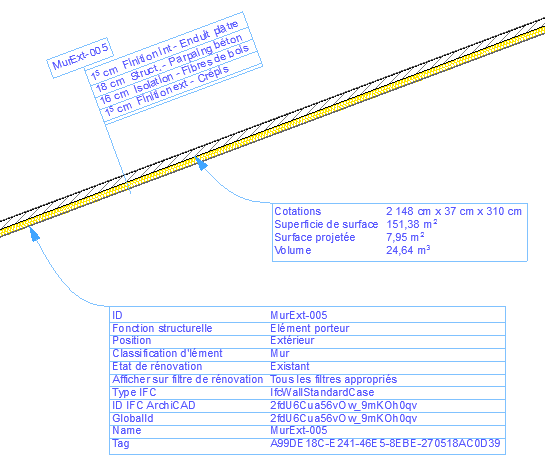

Un élément peut posséder un nombre d'Etiquettes quelconque.

ARCHICAD inclut un jeu d'Etiquettes intégré dont le contenu peut être largement personnalisé.

Vous pouvez également créer votre propre étiquette en enregistrant un jeu d'élément de dessins 2D qui peut même comprendre un Texte automatique.

Voir Enregistrer des éléments 2D comme une étiquette.

Options de construction géométrique d'Etiquette : Associative et indépendante

Il existe deux manières de placer une étiquette avec l'outil Etiquette :

•Les étiquettes indépendantes ne sont associées à aucun élément. En général, vous utiliserez une étiquette indépendante pour afficher des informations qui ne proviennent pas du projet (par ex. “installer haies ici”).

Etiquette indépendante

•Les étiquettes associatives sont placées en cliquant sur un élément. L'étiquette reste associée à l'élément même si vous déplacez ou modifiez celui-ci. Quand c'est possible, les valeurs de paramètre sont automatiquement mises à jour dans l'étiquette.

Etiquette associative

Remarques :

–Si vous effacez un élément, son étiquette associée est supprimée aussi.

–Par défaut, l'étiquette est masquée si l'élément associé est masqué (par exemple s'il se trouve sur un calque masqué). Pour afficher une étiquette que son élément associé soit visible ou non, décocher la case “Masquer avec élément associé” dans le dialogue de paramétrage de l'outil Etiquette.

–Pour les éléments de plusieurs étages, vous devez y associer une étiquette séparée sur chaque étage.

–Des étiquettes de zone associées peuvent être placées au moment même de la création de la zone : voir Placement automatique de l'étiquette de zone.

Méthodes de placement d'étiquette : Simple et Détaillé

•La méthode Simple place l'étiquette en un seul clic en utilisant la flèche et le type et angle de départ de la ligne de marque (s'ils sont actifs) définis dans la Zone informations ou dans le dialogue Options Etiquette.

Placement simple

•La méthode Détaillée requiert trois clics (ou deux, si l'angle de départ de la ligne de marque est fixé), vous permettant une plus grande liberté dans le placement de la ligne de marque.
