Options de l'outil Etiquette

Pour une description des réglages génériques communs à tous les outils de la Boîte à outils, voir Travailler dans les dialogues Options Outil.

Voir aussi Etiquettes.

Double-cliquer sur l'outil Etiquette dans la Boîte à outils.

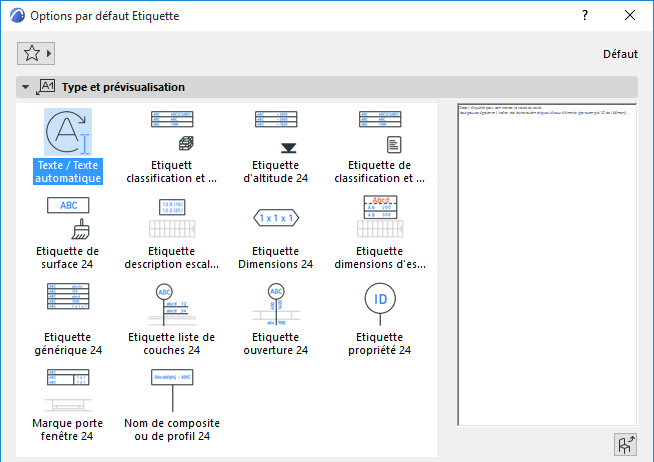

Volet Type et prévisualisation d'Etiquette

Le volet Type et prévisualisation définit les options d'étiquetage des éléments et affiche une prévisualisation.

Charger une autre étiquette: Cliquez sur l'icône dans l'angle inférieur droit et recherchez un objet de type Etiquette.


Volet Style de Texte

Ligne de marque

Volet Etiquette symbole

(Non actif pour les étiquettes Texte/Texte automatique).

Définissez les dimensions de l'étiquette.

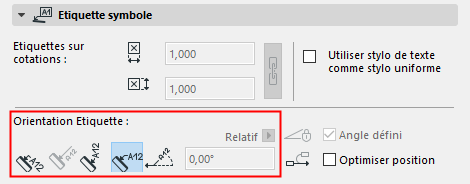

Saisissez l'orientation de l'étiquette. Les options disponibles dépendent de l'étiquette symbole donnée.


Voir aussi Orientation Etiquette, dans ce qui suit.

Utiliser stylo de texte comme stylo uniforme : Cochez cette case pour utiliser la couleur de stylo de Texte (définie dans le volet Style de texte) pour toutes les parties du symbole de marque, sans tenir compte des couleurs personnalisées définies autre part pour cette marque.

Volet Options personnalisées d'Etiquette

Utilisez les Options personnalisées pour configurer le contenu et la géométrie de l'étiquette.

Pour des conseils sur les différents contrôles des Etiquettes symbole, voir : Réglages personnalisés pour Etiquettes Symbole.

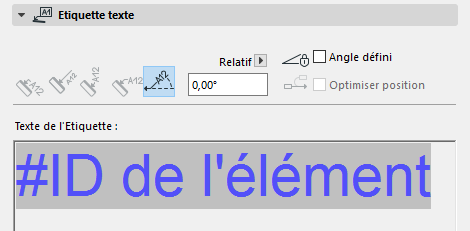

Volet Etiquette texte

Disponible uniquement si vous avez choisi Etiquette Texte dans le volet Type et prévisualisation.

Voir aussi Contenu de l'étiquette Texte/Texte automatique.


Remarque : Les Favoris de l'outil Texte peuvent être appliqués aux articles de type texte des Cotations et des Etiquettes, ainsi qu'aux Textes de hachure.

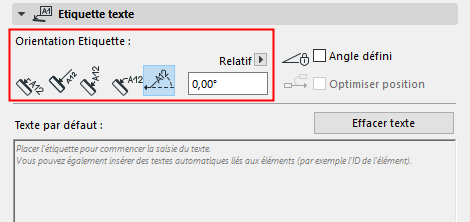

Orientation Etiquette


La méthode parallèle place toujours les Etiquettes parallèlement aux éléments étiquetés.

La méthode perpendiculaire place  les Etiquettes perpendiculairement aux éléments étiquetés.

La méthode verticale place toujours les Etiquettes verticalement. Le texte peut être lu de bas en haut.

La méthode horizontale place toujours les Etiquettes horizontalement.

La méthode Personnalisée place les Etiquettes à l’angle que vous définissez dans le champ d’édition qui se trouve à côté.

Utilisez le menu déroulant pour définir la manière dont cette valeur d'angle doit être interprétée lors du positionnement de l'élément :

Relatif à orientation (l'angle sera mesuré relativement à la vue orientée)

Absolu par rapport à système de coordonnées (l'angle sera mesuré à partir du point (0,0) des coordonnées du projet)

Pour une description détaillée, voir Définir Orientation.

Angle défini (pour les Etiquettes Texte avec angle personnalisé)

Cochez ceci pour conserver l'angle même en cas de rotation ultérieure de l'élément.

Optimiser position : Repositionner la flèche de l'étiquette si elle se trouverait dans une position bizarre après le déplacement de l'étiquette ou la rotation de la vue :

Etiquette non optimisée, après rotation :


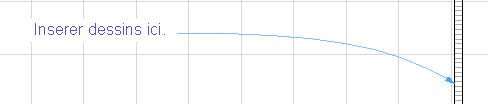

Etiquette optimisée, après rotation :


Masquer avec élément associé

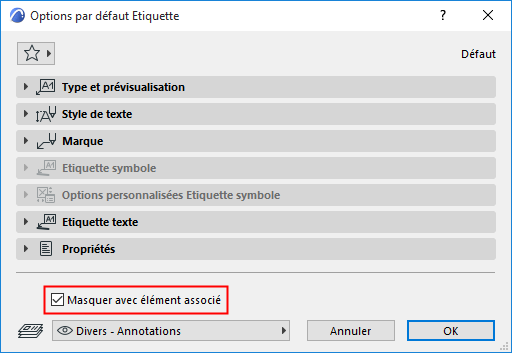

Par défaut, l'étiquette est masquée si l'élément associé est masqué (par exemple s'il se trouve sur un calque masqué). Pour afficher l'Etiquette que son élément associé soit visible ou non, décochez cette case.
