Etendue de connexion (extension de l'âme pour permettre la connexion)

Pour les poutres et poteaux : Cette option étend virtuellement la longueur d'âme du Membre 1D le long de son axe.

L'objectif de cette extension virtuelle de l'âme consiste à permettre à la poutre ou au poteau de se connecter à d'autres éléments. Par conséquent, les Règles d'ajustement (qui exigent la connexion des âmes) peuvent prendre effet.

Ceci peut être utile pour certains éléments préfabriqués contenant des lacunes à une extrémité (par ex. pour laisser de la place à l'isolation ou à des détails). Cette étendue de connexion étend virtuellement l'âme de manière à remplir ces écarts.

Remarques importantes :

Cette option n'étend la longueur de l'âme de l'élément que de manière virtuelle : elle n'a aucun effet sur l'élément du modèle physique et n'étend pas le Membre 1D.

L'Etendue de connexion supplémentaire est prise en compte en lançant une Vérification du modèle sur le Modèle analytique structurel. Si l'Etendue de connexion permet la connexion structurelle, la Vérification du modèle considérera les éléments comme continus du point de vue du Modèle analytique structurel.

Vous ne pouvez ajouter une Etendue de connexion supplémentaire à l'élément que si les cases Etirer & Réduire et/ou Décaler sont également cochées dans Options Poteau ou Options Poutre.

Dans Options Poutre ou Poteau :

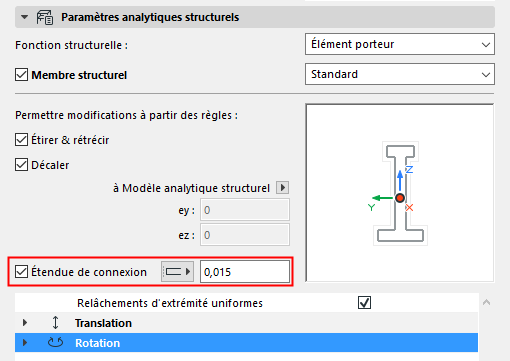

1.Cochez la case Etendue de connexion.

2.Saisissez la longueur de l'extension.

La valeur doit être au moins égale à la distance la plus courte entre les âmes des éléments à connecter.

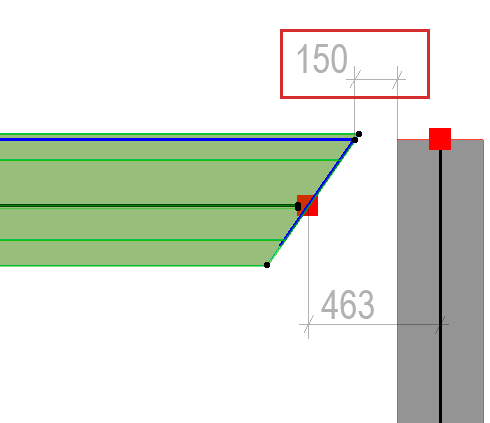

Dans cet exemple, nous souhaitons étendre la poutre, et la valeur de l'étendue de connexion doit être au moins 150.

CnxRangeNew1.png  CnxRangeNew1B.png

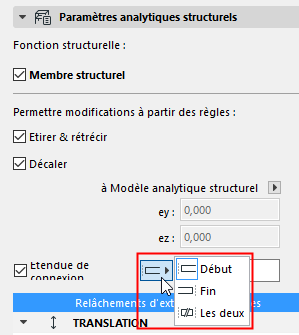

3.Choisissez “Début”, “Fin ou “Les deux” pour définir quelle extrémité doit être prolongé. L'option “Les deux” ajoute la longueur étendue aux deux extrémités.

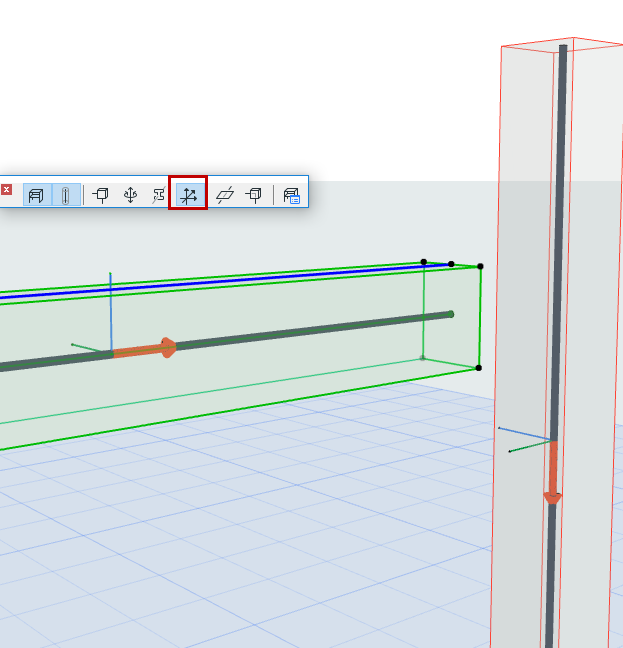

Remarque : Pour distinguer les deux extrémités, actives “Afficher Systèmes de coordonnées locaux” pour voir la flèche de direction de l'élément.

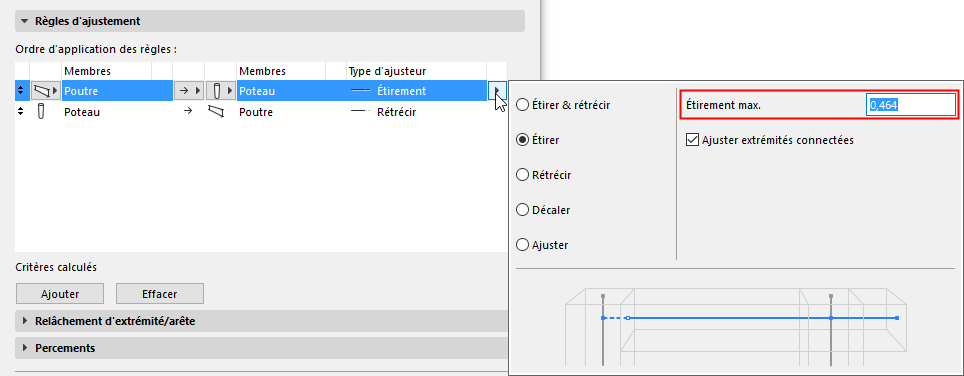

Dans les règles d'ajustement :

L'étirement maximum permis doit dépasser la distance entre les axes structurels à connecter. Cette valeur d'Etirement maximum est appliquée à l'une ou aux deux extrémités de l'Etendue de connexion.

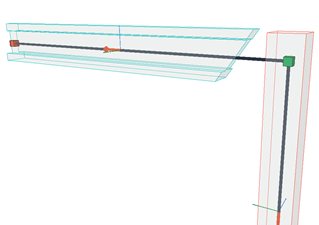

Grâce au réglage d'Etendue de connexion de la poutre, l'ajusteur d'étirement peut être exécuté et les Membres 1D sont connectés.
