Placer Appui structurel

Il existe deux manières de placer des Appuis structurels :

Outil Appui structurel

“Commande "Créer Appuis structurels”



Outil Appui structurel

1.Activez l'outil Appui structurel


à partir de la Boîte à outils, ou

avec Dessin > Outils Ingénierie structure > Appui structurel

2.Sur le Plan ou dans la Fenêtre 3D : placez le curseur sur le Membre analytique structurel auquel vous voulez ajouter l'appui.

3. Selon le type du membre (1D ou 2D), le retour graphique indique les types d'appui disponibles : Point, Ligne, et/ou Surface.

PointSupportPreview.png  LineSupportPreview.png

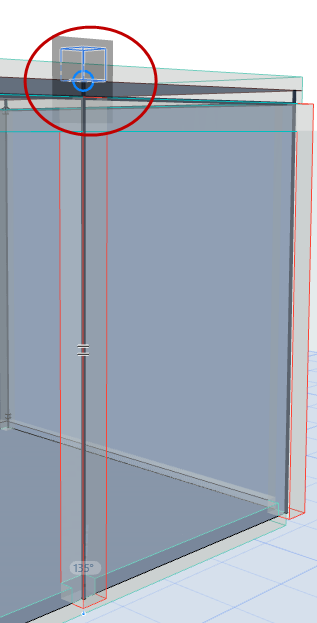

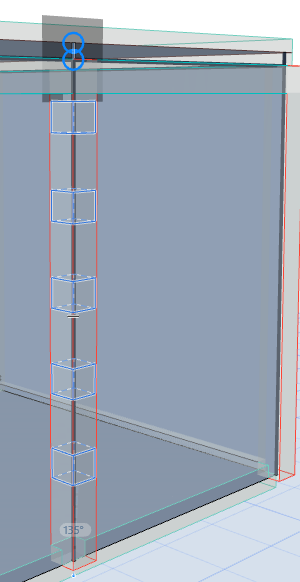

Prévisualisation graphique : Support point et ligne pour Membre 1D

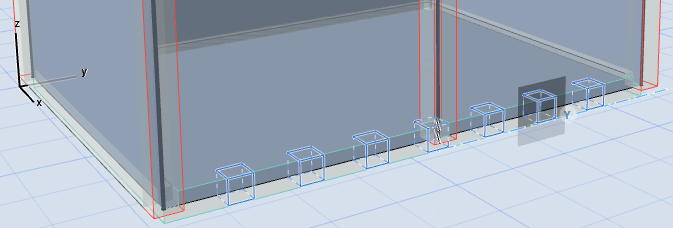

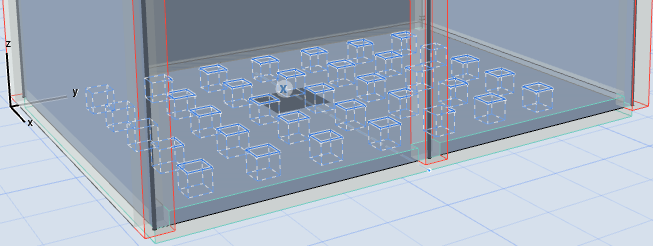

Prévisualisation graphique : Support ligne et surface pour Membre 2D

4.Quand vous voyez apparaître la géométrie de support dont vous avez besoin, cliquez pour la placer.


5.Utilisez les réglages de l'outil Support ou la Zone Informations pour configurer les options supplémentaires, si nécessaire.

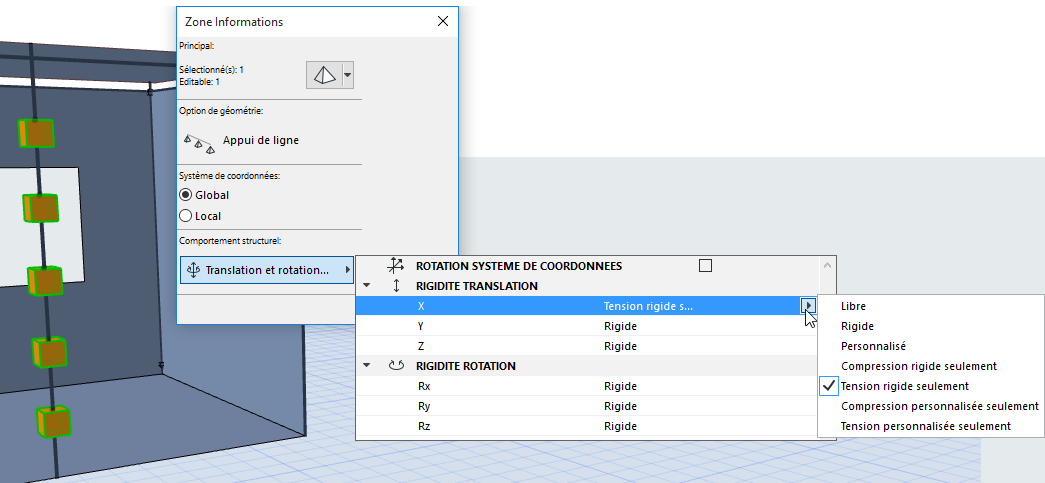

Rigidité en translation/rotation d'un élément de support ligne

Options par défaut de l'outil Appui structurel

En plaçant un nouvel Appui structurel, les réglages par défaut de l'élément reflètent les options et les unités de mesure utilisés par les appuis de type Point (dont certains ne sont pas applicables à d'autres géométries d'appui). Même dans un tel cas, choisissez simplement les valeurs requieses par votre géométrie d'appui spécifique (par ex. appui Ligne ou Surface Support).

Après le placement, les options d'élément sélectionné afficheront les options et les unités de mesure correctes et pertinentes.

Commande "Créer Appuis structurels”

Choisissez la commande Créer Appuis structurels pour générer des appuis sur plusieurs éléments. La fonction agit sur des éléments sélectionnés ou (si rien n'est sélectionné) sur le Modèle analytique structurel entier.

1.Sélectionnez les éléments auxquels vous devez ajouter des appuis.

2.Choisissez Dessin > Eléments analytiques structurels > Créer Appuis structurels

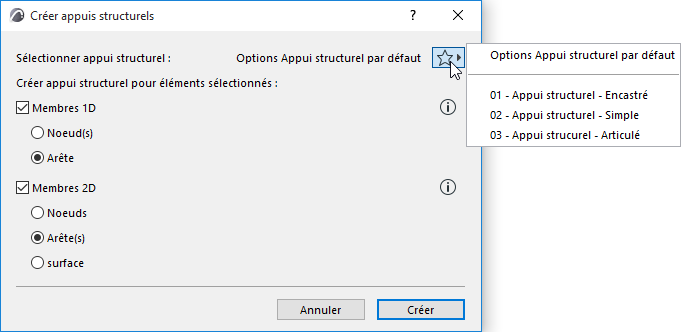

3.Dans le dialogue qui apparaît, définissez les options pour le placement des appuis pour les Membres 1D et/ou 2D (ou choisissez les Options Favori de l'outil Appui structurel).

Selon le type d'éléments sélectionnés, certaines options peuvent être inactives.


4.Cliquez sur Créer. Les Appuis structurels apparaissent sur les Membres sélectionnés.
