Conversion aller-retour (Fusion intelligente)

Utilisez la Fusion intelligente (conversion aller-retour) si vous fusionnez le fichier DXF ou DWG avec le même fichier ARCHICAD dont il est issu. La fonction Fusion intelligente vous permet de travailler sur le même fichier simultanément dans ARCHICAD et dans AutoCAD et d'échanger les informations supplémentaires avec un minimum de perte de données.

La Fusion intelligente est capable de gérer :

Les nouveaux éléments ajoutés dans ARCHICAD ou dans AutoCAD.

Les éléments créés dans ARCHICAD ou dans AutoCAD et modifiés (par translation, étirement, rotation ou symétrie) dans l'autre application, ou dans les deux applications.

Les éléments créés dans ARCHICAD ou dans AutoCAD et effacés dans l'une des applications ou dans toutes les deux.

Si vous travaillez en coopération avec une personne qui utilise AutoCAD (ou un autre programme de CAO qui peut communiquer en passant par le format DXF ou DWG), utilisez le processus suivant :

1.Vous développez les aspects architecturaux du plan entier au point où vous êtes à même de présenter une mise en page générale à votre partenaire qui pourra y ajouter des détails (il n'est pas nécessaire pour vous d'avoir entièrement terminé votre partie du projet).

2.Enregistrez le fichier ARCHICAD PLN.

3.Ensuite, enregistrez un fichier DXF ou DWG pour votre partenaire :

Choisissez Fichier > Enregistrer sous et sélectionnez le type de fichier DXF ou DWG.

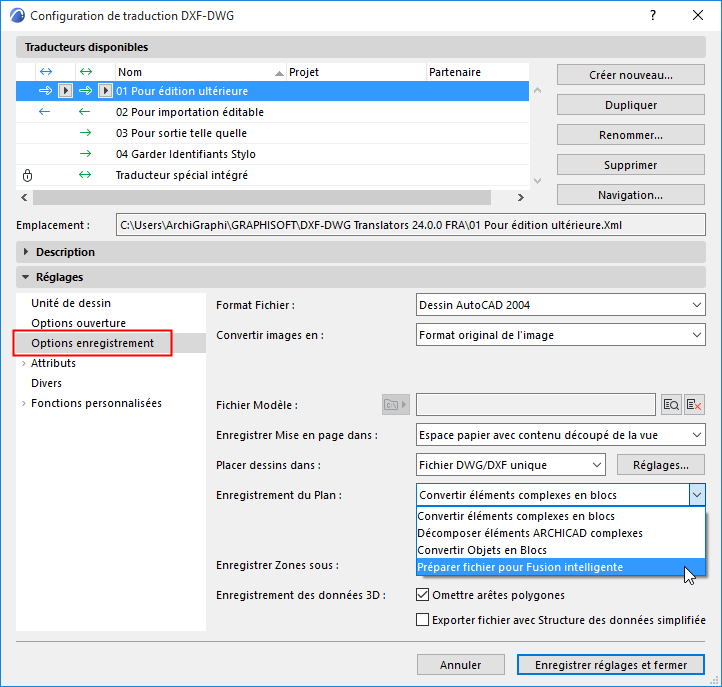

Ensuite, cliqqez sur  Réglages pour ouvrir le dialogue Configurer Traducteur DXF-DWG.

Dans le volet Réglages, choisissez l'option Enregistrement du Plan : Préparer fichier pour Fusion intelligente


Pour une description détaillée, voir Enregistrement du Plan.

4.Pendant que vous continuez de travailler sur le plan original, votre partenaire travaille sur le fichier DXF/DWG.

5.Quand vous êtes prêt à fusionner :

Fichier > Interopérabilité > Fusionner > Fusionner à partir d'un fichier

Naviguez au fichier souhaité et cliquez sur Ouvrir.

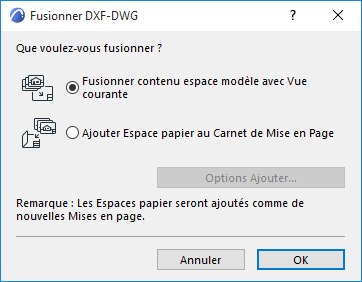

Dans le dialogue Fusionner DXF-DWG, choisissez l'option Fusionner contenu espace modèle avec vue courante et cliquez sur OK.

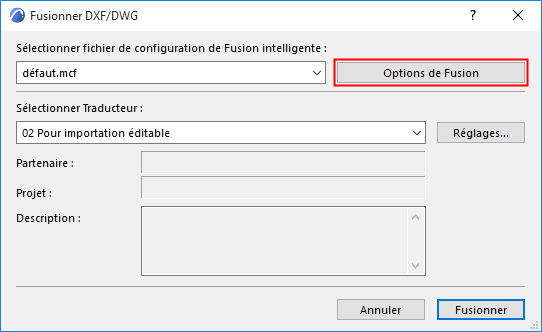

Dans le dialogue Fusionner DXF/DWG, choisissez Options de Fusion.


Le dialogue Options de Fusion intelligente apparaît vous permettant de modifier le fichier de configuration de la Fusion intelligente et les options de Traducteur, si nécessaire.

Remarque : Vous pouvez également configurer ces options préalablement sous Fichier > Interopérabilité > DXF-DWG > Options de Fusion intelligente.

Voir Options de Fusion intelligente.

6.Répétez si nécessaire.
