Options Texte de Cotation

Pour ouvrir le dialogue Options Texte de cotation, vous devez d'abord sélectionner le texte de cotation (et non la ligne de cote entière).

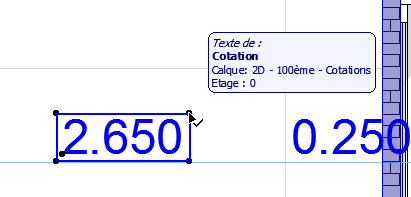

Sélectionner un texte de cotation

Pour sélectionner un texte de cotation, procédez de l'une de ces manières :

Utilisez le curseur Sélection rapide

Cliquez à un angle du texte avec le curseur Marque avec flèche


Remarque : Pour sélectionner un texte de Surface de hachure, assurez-vous d'avoir activé les Poignées de bloc de texte dans Vue > Options affichage écran.

Ouvrir le dialogue Options Texte de cotation

Sélectionnez le texte de cotation (voir ci-dessus), et procédez de l'une de ces manières :

cliquez sur l'icône Texte dans la Zone Informations

faites un double clic sur l'icône de l'outil Cotation dans la Boîte à outils

utilisez le raccourci Ctrl+T

choisissez la commande Edition > Options Texte de Cotation. (Cette commande est uniquement disponible lorsqu'un texte de cotation est sélectionné.)

Copier-Coller Texte de cotation

Seuls les articles de texte simples peuvent être copiés : les textes en exposant ne seront pas copiés.

1.Sélectionnez le texte de cotation seulement (et non la ligne de cote)

2.Choisissez la commande Copier (Edition > Copier ou Ctrl/Cmd + C)

3.Collez le texte de cotation (Edition > Coller ou Ctrl/Cmd + V) - par exemple dans un bloc de texte ou sur une mise en page.

Volet Contenu Texte de cotation


Valeur mesurée

Ce champ affiche la valeur mesurée de la cotation sélectionnée.

L'unité et la précision de la valeur de cotation peuvent être définies séparément pour chaque type de valeur de cotation (par ex. longueur, angle, surface) dans (Options > Préférences du projet > Cotations.)

Voir Préférences de Cotation.

Texte personnalisé

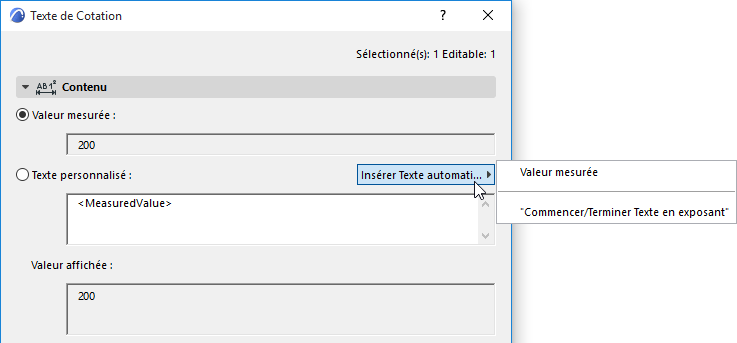

Choisissez cette option si vous voulez ajouter des données personnalisées au texte de cotation. Par défaut l'article de texte automatique <MeasuredValue> est affiché dans le champ éditable si vos activez le bouton radio Texte personnalisé.


Remarque : Pour les Cotes de niveau, l'article de texte automatique <toPZValue> est affiché, prenant le “Zéro Projet” comme origine de la cotation.

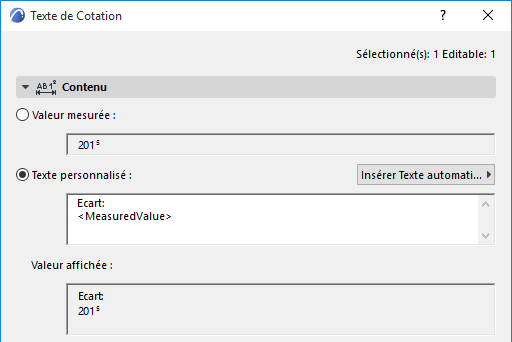

Saisissez dans le champ Texte personnalisé un texte personnalisé avant et/ou après le Texte automatique (ou à la place de celui-ci).

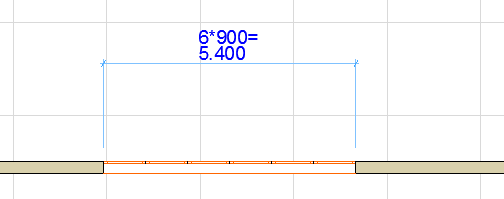

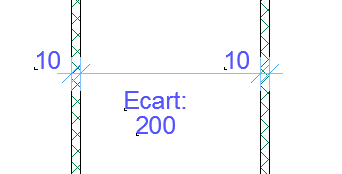

Vous pouvez ajouter plusieurs lignes de texte personnalisé. Pour les séparer, mettez à la ligne avec la touche Entrer.

SixWindows.png      Clearance.png

Ces sauts de ligne sont affichés dans la Zone Informations avec un signe de paragraphe.


Même si vous avez ajouté des textes personnalisés, le Texte automatique restera associatif, ce qui veut dire que si vous modifiez la ligne de cote, la valeur mesurée sera ajustée en conséquence.

Insérer Texte automatique comme Texte de cotation

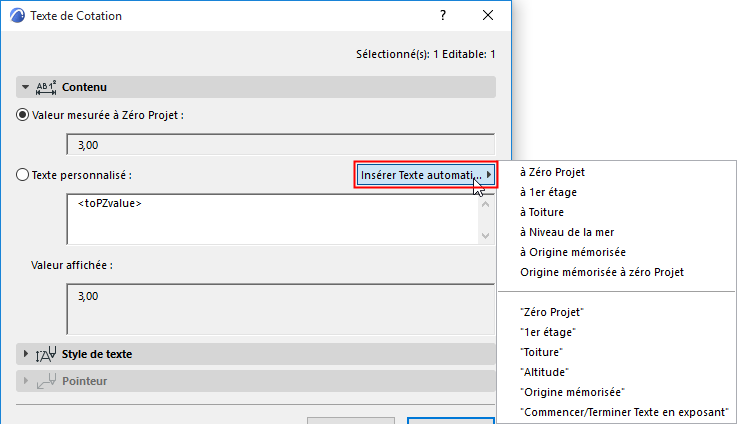

Dans le champ du menu déroulant à droite, vous pouvez choisir parmi des Textes automatiques additionnels que vous pouvez ajouter au champ du Texte de cotation. Le contenu de cette liste dépend du type de la cotation (par ex. cotation linéaire ou cote d'altitude):


Le Texte automatique signifie que le texte de cotation affiche la valeur actuelle de la référence choisie : par exemple, si vous avez défini un niveau de référence appelé Niveau de la mer, vous pouvez choisir ici la mention au Niveau de la mer comme Texte automatique, et le Texte de cotation affichera la cote d'altitude par rapport à ce niveau.

Si vous choisissez un texte entre guillemets (par ex. “Référence Niveau 1”), c'est ce texte qui sera affiché au lieu de la valeur.

Remarque : Pour définir les niveaux de référence de votre projet, allez dans Options > Préférences du projet > Niveaux de Références.

Voir Préférences de niveaux de référence.

Ajouter texte en tant qu'exposant au texte de cotation

Utilisez le texte automatique Commencer/Terminer Texte en tant qu'exposant si vous voulez que le texte personnalisé contiennent un texte en exposant : cliquez sur cette option pour insérer un accent circonflexe avant le texte en exposant et cliquez à nouveau (ou ajoutez un saut de ligne) pour terminer le texte en exposant par un deuxième accent circonflexe.


Remarque : Si la valeur mesurée pour votre cotation inclut déjà un texte en exposant - parce que vous utilisez la grande précision définie dans Options > Préférences du projet > Cotations - ajoutez un espace avant d'insérer l'accent circonflexe pour Commencer exposant. Sinon, c'est l'accent circonflexe lui-même qui apparaîtra dans le texte de cotation.

Le champ Valeur affichée vous donne un aperçu du texte de cotation qui sera affiché à l'écran.
