Disponible, avec quelques variations, dans les dialogues de paramétrage des outils suivants :
•Coupe, Façade, Elévation intérieure (Style Texte de marque, Style texte de Niveaux d'étage)
•Détail, Feuille de travail, Changement (Style Texte de marque)
•Etiquette, Cotation, Texte de Cotation
•Dessin (Style Texte de titre)
•Porte/Fenêtre (Style Texte de marque)
•Zone (Style Texte de Marque de zone)
•Grille
Contrôles de Volet Style de Texte
Police et Taille de police
Saisissez la hauteur de la police en mm (unités métriques) ou un points (unités anglo-saxonnes).
•L'unité dépend de l'Unité de longueur définie dans Options > Préférences du projet > Unités de travail.
•Le nombre des décimales dépend du réglage fait sous “Nombres sans unités”, également dans Options > Préférences du projet > Unités de travail.
Codage (Windows seulement)
Choisissez un codage de caractères régional.
Remarque : Les éléments texte d'ARCHICAD sont fondés sur le codage Unicode. Tous les systèmes de codage sont supportés en imprimant, traçant, éditant ou affichant les articles de texte et en les exportant au format DXF/DWG.
Le système de codage de police par défaut de chaque version nationale d'ARCHICAD est normalement correct.
Couleur de stylo de texte
Choisissez une couleur de stylo dans le champ numérique ou avec le contrôle déroulant.
Style de police
Sélectionnez gras, italique, souligné, barré.
Alignement
Gauche, Centre, Droite ou Justifier.
Interligne
Modifie la valeur d'interligne (espacement vertical entre lignes) en pourcentage. Entrez une valeur ou utilisez les flèches pour l'incrémenter de pas de 25 pour-cent.
Largeur
Largeur des caractères du texte en pourcentage.
Espacement
Modifiez l'espacement entre caractères du texte.

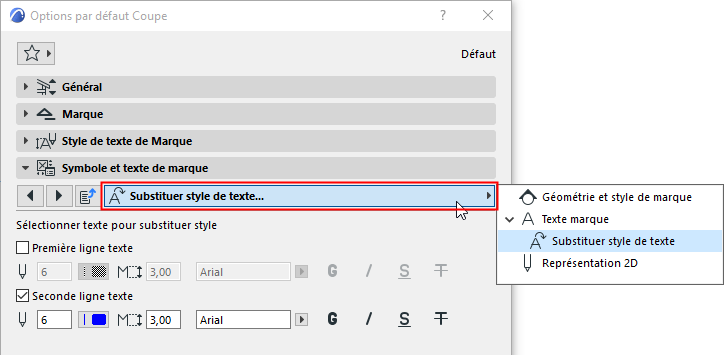

Remplacer Style de texte
Les réglages de format du volet Style de texte sont appliqués à tous les textes des articles Marque et de type Texte appropriés.
Toutefois, dans la plupart de ces dialogues de paramétrage, vous pouvez remplacer les réglages de Style de texte pour des articles spécifiques.
Remplacer Style de texte
Contrôles de Style de texte en gris

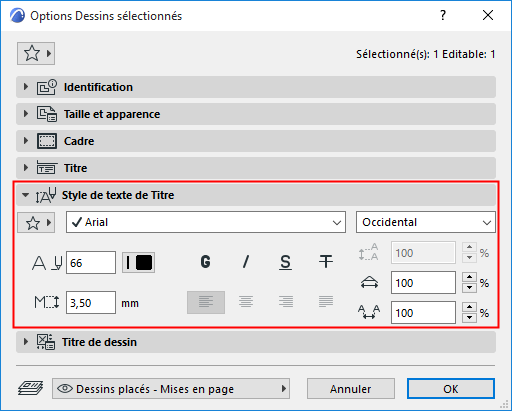

Certains contrôles du volet Style de texte n'ont pas forcément d'importance pour un article de texte donné. Ces contrôles sont affichés en gris. Par exemple, les contrôles d'Interlignage et d'Alignement pour ce Titre de dessin :
Contrôles de style de texte non pertinents en gris

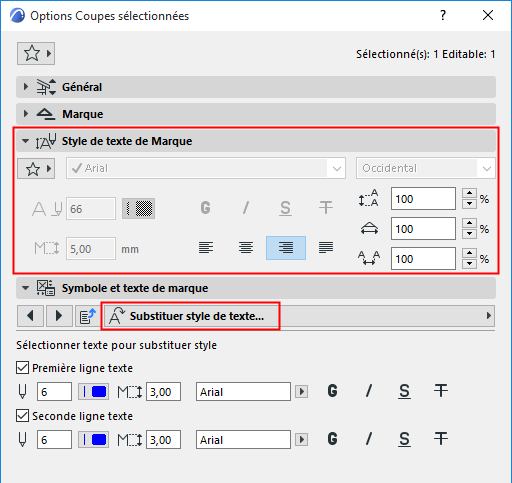

Il est également possible que certains contrôles apparaissent en gris si vous les avez substitués, par exemple pour le style de police, le stylo et la taille de ce texte de Marque de Coupe :
Autres contrôles de style de texte (Cotation, Etiquette)
ARCHICAD va automatiquement “basculer” le texte pour le rendre lisible à l'écran (et ne le laissera pas renversé), quelle que soit l'orientation de la vue. Cette action intervient automatiquement si le texte est à un angle entre 90 et 270 degrés.
Cochez cette case si vous voulez obtenir une couleur de fond qui soit différente de celle du fond de l'écran. choisissez une couleur dans la palette déroulante.
Remarque : Vous pouvez remplacer la couleur du fond de hachure avec les Règles de substitution graphique (Documentation > Substitutions graphiques).
Voir aussi Règles de substitution graphique.
Affichez votre texte ou étiquette avec ou sans cadre.
Si vous le souhaitez, décalez le cadre par rapport au texte en saisissant une valeur de décalage dans le champ de droite.
Retour ligne texte
Cette case à cocher “verrouille” la largeur du texte placé (y compris les blocs de largeur variable) et crée des retours de ligne.
Angle de rotation
Entrez un angle de rotation pour le texte. Utilisez le menu déroulant pour définir la manière dont cette valeur d'angle doit être interprétée lors du positionnement de l'élément :
• Relatif à orientation (l'angle sera mesuré relativement à la vue orientée) ;
Voir aussi Définir Orientation.
• Absolu par rapport à système de coordonnées (l'angle sera mesuré à partir du point (0,0) des coordonnées du projet)
Rétablir la position automatique (Texte de cotation)
Cochez ceci pour rétablie la position d'un Texte de cotation sélectionné.
Pour annuler à la fois tous les changements apportés à la position des articles de texte de cotation, choisissez la commande du menu Documentation > Annotation >Rétablir tous les textes personnalisés à leurs positions automatiques.
Voir aussi Options Texte de Cotation.
