Options Coupe/Façade

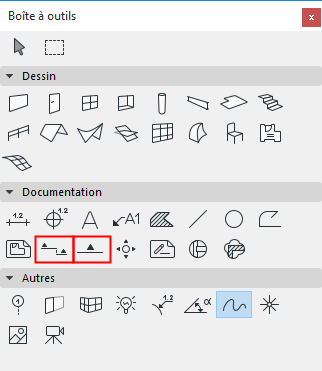

Les réglages suivants fonctionnent essentiellement de la même manière pour les outils Coupe et Façade.


Pour des informations sur la création de Coupes et de Façades, voir :

Coupes

Façades

Pour une description des réglages génériques communs à tous les outils de la Boîte à outils, voir Travailler dans les dialogues Options Outil.

Volet Général

ID de référence : Un identifiant est associé par défaut ; vous pouvez le modifier en saisissant une autre valeur dans le champ.

Nom : Apparaît dans la palette Navigateur et dans la barre de titre de la fenêtre Coupe/Façade.

Remarque : Si vous avez placé une marque liée ou indépendante qui ne génère pas de point de vue, les champs Identifiant et Nom seront gris.

Pour placer une nouvelle marque de Coupe/Façade (Options par défaut)

Utilisez les menus déroulants suivants pour définir ce que vous voulez créer avec l'outil Coupe/Façade :

Si vous choisissez Créer nouveau point de vue :

sa référence de marque peut contenir :

le point de vue, l'identifiant par son emplacement dans le Plan du projet du Navigateur ;

soit

le premier dessin placé du point de vue, l'identifiant par son emplacement dans la hiérarchie du Carnet de mise en page

Si vous choisissez Placer marque liée :

sa référence de marque peut contenir des informations provenant de l'un des suivants :

un point de vue sélectionné

un dessin sélectionné

le premier dessin placé du point de vue sélectionné

le premier dessin placé de la vue sélectionnée

Si vous choisissez Placer marque non liée :

la référence de marque ne contiendra aucune information liée ; vous pouvez définir un texte personnalisé dans le volet Marque en-dessous (paramètres Première ligne de texte/Deuxième ligne de texte).

Référence à : affiche le chemin (emplacement dans la hiérarchie du Navigateur) de l'article de référence choisi.

Pour redéfinir une marque de Coupe/Façade placée (la marque étant sélectionnée) :

Le champ vous donne un retour visuel sur l'état actuel de la marque sélectionnée (Marque source, Marque liée ou Marque non liée).

Utilisez les menus déroulants pour modifier l'état au besoin.

Pour redéfinir la référence de la marque : Choisissez parmi les options des menus déroulants ou cliquez sur le bouton Navigation pour sélectionner le point de vue/vue/dessin dont vous souhaitez afficher le chemin de Navigateur dans la marque. Les choix disponibles dépendent de l'état de la marque (Marque source, Marque liée ou Marque non liée).

Pour les marques non liées, vous pouvez définir un texte personnalisé dans le volet Marque en-dessous (paramètres Première ligne de texte/Deuxième ligne de texte).

Etat (pour marques source seulement)

Choisissez une option de définition de l'état du lien entre la Coupe/Façade et le Plan.

Modèle à reconstruction automatique : Cette vue sera automatiquement reconstruite chaque fois que vous l'activez s'il y a eu des modifications sur le Plan.

Modèle à reconstruction manuelle : Cette vue n'est pas reconstruite automatiquement. Pour les reconstruire à partir du modèle, vous devez choisir la commande Vue > Rafraîchir > Reconstruire du modèle.

Dessin : Les éléments sont décomposés en éléments de dessins 2D qui ne sont pas liés au Plan et qui ne seront pas automatiquement reconstruits à partir du modèle. Vous pouvez toutefois actualiser le Dessin pour qu'il reflète les derniers changements apportés au modèle.

Afficher sur étages (pour marques source seulement)

Choisissez les étages sur lesquels vous voulez afficher la marque et les lignes.

Si l'Etendue verticale est Infinie : choisissez Tous les étages ou un étage particulier (choisissez-le dans la liste déroulant ou cliquez sur Navigation étages)

Si l'Etendue verticale est Limitée, deux options supplémentaires deviennent actives.
Entièrement dans limites verticales : La marque et la ligne seront visibles sur tous les étages qui se trouvent entièrement dans les limites verticales définies dans les champs de valeur de hauteur.
Partiellement dans limites : La marque et la ligne seront visibles sur tous les étages qui sont au moins partiellement dans les limites verticales définies dans les champs de valeur de hauteur.

Etendue horizontale (pour marques source seulement)

L'étendue horizontale définit la profondeur de modèle qui sera représentée dans la fenêtre de Coupe/Façade.

Infinie : Tous les éléments derrière la ligne seront affichés dans la fenêtre de Coupe/Façade, à condition qu'ils ne soient pas masqués par d'autres éléments.

Limitée : Seuls les éléments entre la ligne et la ligne de limite seront affichés dans la fenêtre de Coupe/Façade. (La ligne de limite est définie en cliquant avec le curseur Compas après avoir terminé le dessin de la ligne de Coupe/Façade.)

Remarque : La ligne de limite est un élément marque affiché à l'écran seulement qui n'apparaît pas sur les mises en page.

Voir Affichage des lignes d'étendue de marque.

Profondeur zéro : Seuls les éléments coupés par la ligne de Coupe seront affichés. (Non disponible pour Façades.)

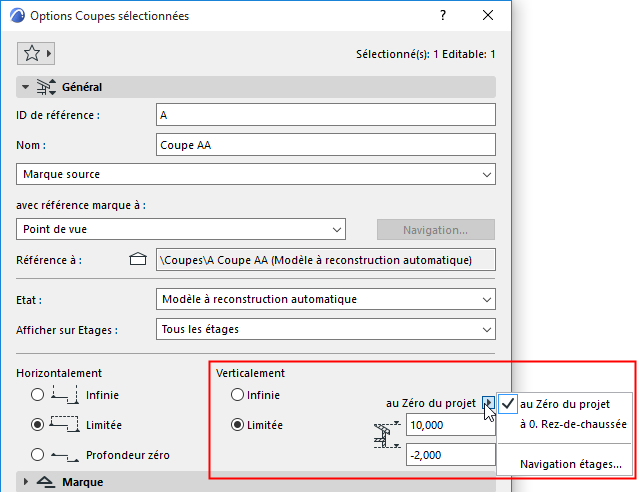

Etendue verticale (pour marques source seulement)

Définissez l'étendue verticale du Plan à inclure dans la fenêtre de Coupe/Façade.

Infinie : Inclure la hauteur entière du projet.

Limitée : Inclure une étendue verticale limitée. Saisissez les valeurs d'altitude pour les limites supérieure et inférieure de l'étendue. (Cliquez sur la flèche noire pour choisir la référence des valeurs d'altitude : au niveau Zéro du projet ou à un étage spécifique.)


Volet Apparence du modèle

Voir Apparence du modèle (vues de type Coupe).

Volet Marque

Options Ligne de Coupe (Coupe seulement)

Sélectionnez un type de ligne et une Couleur de stylo/Epaisseur de trait pour la Ligne de coupe et l'identifiant.

Remarque : La ligne de profondeur de champ (limite) de la Coupe (pour une Coupe d'étendue horizontale limitée) est un élément de marque écran uniquement, dont le type de ligne et la couleur sont définis dans le dialogue Options > Environnement de travail > Options écran.


Choisissez Continu ou Segmenté.

Segmenté : Utilisez les cases à cocher de droite pour définir les segments à afficher :

-Premier segment

-segments internes aux interruptions

-Dernier segment

-Longueur : de chaque segment

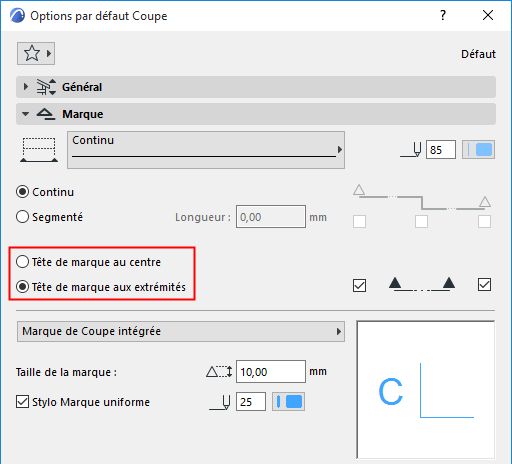

Tête et type de Marque

Placez la tête de marque au milieu ou aux extrémités de la marque.

Activez ou désactivez les marques sur les extrémités de la ligne de Coupe/Façade.

Sélectionner type de marque : Le symbole 2D de la marque choisie apparaît dans la fenêtre d'aperçu.

Définir la taille et la couleur de stylo de la marque

Stylo Marque uniforme : Cochez cette case pour utiliser cette couleur de stylo pour toutes les parties du symbole de marque, sans tenir compte des couleurs personnalisées définies autre part pour cette marque.

Volet Style de Texte Marque

Voir Volet Style de Texte.

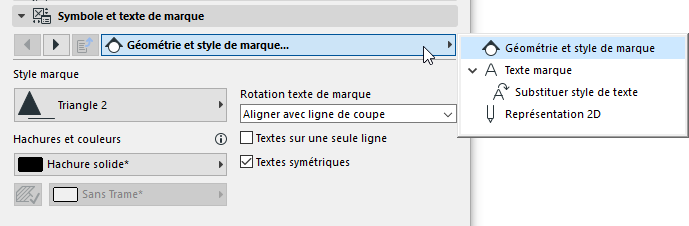

Volet Symbole et texte de Marque


Utilisez les pages de réglage pour personnaliser l'apparence et le contenu de la marque choisie dans le volet Marque ci-dessus.

Les options disponibles pour la Géométrie et style de la Marque varient selon les Marques chargées avec votre bibliothèque.

Référez-vous à la surface de prévisualisation du volet Marque pour voir comment vos choix affectent la marque.

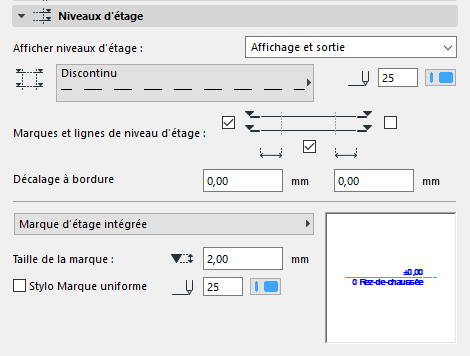

Volet Niveaux d'étage

Définissez l'affichage des lignes de Niveau d'étage et des Marques de poignée d'étage dans cette vue.


Afficher niveaux d'étage

Affichage seulement : Les lignes d'étage apparaîtront à l'écran seulement, elles ne seront pas imprimées avec les sorties.

Affichage et sortie.

Sans

Pour une description détaillée, voir Lignes de rappel de niveau d'étage.

Choisissez un type de ligne et une couleur de stylo pour les lignes de niveau d'étage.

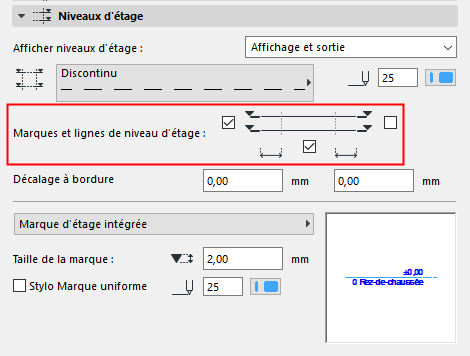

Afficher Marques et lignes de niveau d'étage


Affichez les Marques d'étage de gauche et/ou de droite

Affichez ou masquez la Ligne de niveau d'étage

Remarque : Vous ne pouvez pas désactiver cette case si les deux valeurs de décalage des Marques de poignées d'étage sont égales à zéro.

Utilisez la commande Dessin > Editer niveaux d'étage pour ajuster les niveaux d'étage dans cette fenêtre de Coupe/Façade.

Décalage à bordure : Saisissez une valeur pour le décalage de la ligne de Niveau d'étage au-delà des limites de la Coupe/Façade.

Sélectionner type de marque : Le symbole 2D de la marque choisie apparaît dans la fenêtre d'aperçu.

Définir la taille et la couleur de stylo de la marque

Stylo Marque uniforme : Cochez cette case pour utiliser cette couleur de stylo pour toutes les parties du symbole de marque, sans tenir compte des couleurs personnalisées définies autre part pour cette marque.

Volet Style de texte de Niveaux d'étage

Voir Volet Style de Texte.

Volet Symbole Niveaux d'étage et Options Textel

Utilisez ces contrôles pour définir l'affichage de la Marque de Niveau d'étage (sélectionnée dans le volet Niveaux d'étage).

Volet Outil grille

Définissez l'affichage des éléments de Grille de la Coupe/Façade.

Afficher éléments de grille : Cochez ceci pour voir les Eléments de grille.

Pour limiter l'affichage des éléments de grille :

Afficher éléments de grille par étages : Choisissez Sélectionné pour limiter l'affichage des éléments de grille par étage : cliquez sur Sélectionner étage pour choisir les étages dont les éléments de grille doivent être affichés. (Si un élément de grille est visible sur les étages sélectionnés, il sera également visibles dans cette Coupe/Façade.)

Afficher éléments de grille par noms : Choisissez Sélectionné pour limiter l'affichage des éléments de grille par leurs noms : cliquez sur Sélectionner éléments pour sélectionner des éléments individuels.

Remarque : Les deux jeux de critères peuvent être liés par une déclaration “ET” : si vous définissez des filtres par étage et également par nom, la Coupe/Façade n'affichera que les éléments de grille qui correspondent à ces deux critères de filtre.

Lignes de cote : Placez une cotation entre deux lignes de grille. Saisissez l'emplacement vertical de cette chaîne de cotation et définissez le niveau de référence.

Cotation entière : Placez une ligne de cote entre les deux lignes extrêmes de la grille dans cette Coupe/Façade. Saisissez l'emplacement vertical de cette chaîne de cotation et définissez le niveau de référence.

Ces lignes de cote utilisent les options de cotation par défaut. Si une nouvelle ligne de grille est ajoutée dans la fenêtre Plan et qu'elle apparaît dans la Coupe/Façade, elle sera incluse à la chaîne de cotation.

Echelonnage automatique des marques de grille se chevauchant : Décalez automatiquement les marques de grille pour éviter qu'elles ne se recouvrent.

Afficher éléments de grille non perpendiculaires : Par défaut, la Coupe/Façade n'affiche que les éléments de grille perpendiculaires à la ligne de coupe est qui sont situés à l'intérieur du champ de cette Coupe/Façade. (Par défaut, les éléments de grille courbes sur le plan ne seront pas affichés dans la Coupe/Façade.)

Cochez cette case pour afficher les éléments de grille qui ne sont pas perpendiculaires à la ligne de Coupe/Façade mais qui intersectent la Coupe/Façade sur le plan. Ces lignes de grille apparaîtront au point d'intersection avec la ligne de Coupe/Façade.
