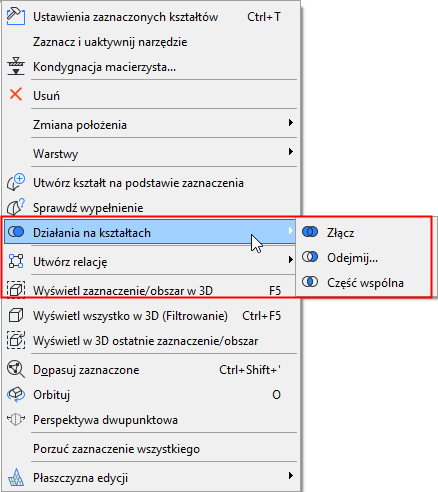

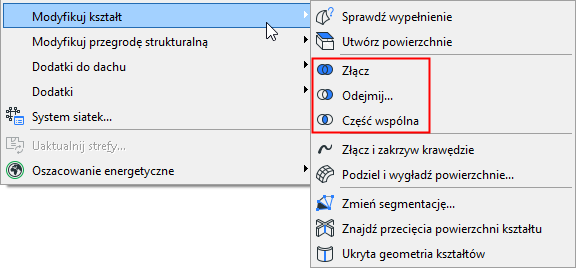

W menu Projekt > Modyfikuj kształt (lub w menu kontekstowym kształtów) dostępne są trzy operacje na kształtach:
Uwaga: Można również uaktywnić połączenia w oparciu o priorytet pomiędzy Kształtami i innymi elementami. Informacje na temat przecięć (połączeń) elementów konstrukcyjnych, również Kształtów:

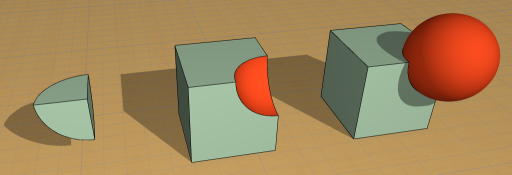

Działania na kształtach: Część wspólna, Odejmij, Połączenie
Zobacz Przecięcia elementów, oraz Złącz elementy: Dachy, Powłoki, Kształty.
Polecenia te są dostępne tylko jeśli zaznaczone są kształty; operacje te są dostępne wyłącznie dla kształtów. (aby skorzystać z nich do innych elementów, należy najpierw zamienić je na kształty.)
W przeciwieństwie do operacji na innych elementach ARCHICADa, działania na kształtach nie tworzą powiązań - końcowy wynik działania jest stały.

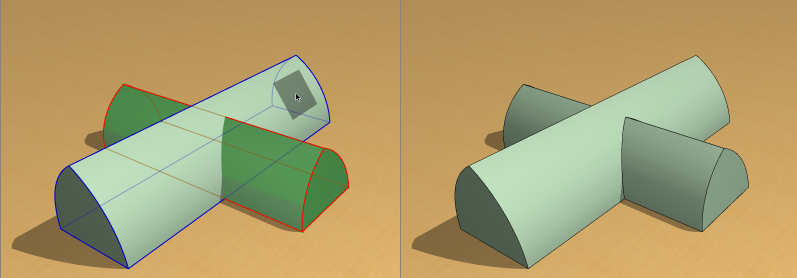

1.Zaznacz elementy, które chcesz połączyć.
2.Użyj polecenia Działania na kształtach > Złącz.
Uwaga: Jeśli zaznaczono tylko jeden element, zostanie on uznany za operator. Zostaniesz poproszony o kliknięcie kolejnego (bazowego), z którym zostanie połączony.
3.W wyniku użycia tego polecenia, zaznaczone elementy zostaną połączone w jeden kształt.
Powstały kształt będzie korzystał z atrybutów ostatniego zaznaczonego kształtu.

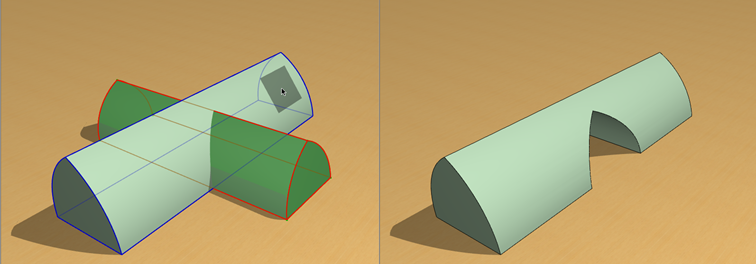

Użyj działań na kształtach w celu odjęcia jednego kształtu od drugiego.
1.Zaznacz element lub elementy, które chcesz odjąć.
2.Skorzystaj z polecenia Działania na kształtach > Odejmij z menu kontekstowego lub menu Projekt > Modyfikuj kształt > Odejmij.
Uwaga: Jeśli zaznaczone kształty nie są pełne, użytkownik zostanie o tym poinformowany. Jednak można kontynuować pracę - spowoduje to wyłączenie tego kształtu z innych działań - możesz skorzystać z polecenia Pokaż puste kształty.
3.Zostaniesz poproszony o wskazanie kształtu, od którego chcesz odjąć zaznaczenie. (Zaznaczony kształt bazowy może być powierzchnią; nie musi być pełny.)
Uwaga: Jeśli spróbujesz kliknąć element bazowy, który nie jest kształtem, kursor zmieni się w znak 'Zakaz wstępu' i wyświetlone zostanie ostrzeżenie.
4.Po zakończeniu odejmowania, Operatory zostaną usunięte. Wynikiem będzie zawsze kształt.

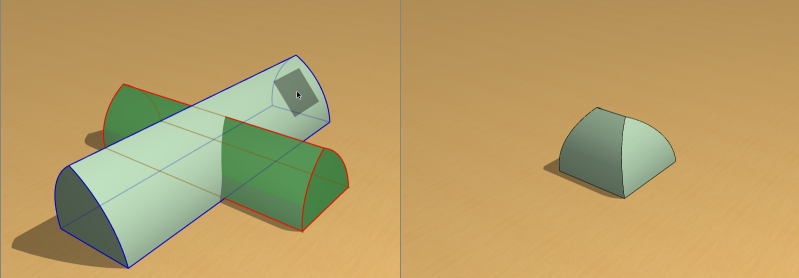

Użyj tego polecenia, aby znaleźć część wspólną kilku kształtów i uzyskać jeden kształt.
1.Zaznacz elementy, których chcesz użyć.
2.Skorzystaj z polecenia Działania na kształtach > Część wspólna z menu kontekstowego lub menu Projekt > Modyfikuj kształt > Odejmij.
Uwaga: Jeśli zaznaczono tylko jeden element, zostanie on uznany za operator. Zostaniesz poproszony o kliknięcie kolejnego (bazowego) kształtu, z którym zostanie przecięty.
3.W wyniku zastosowana tego polecenia, część wspólna elementów zaznaczonych jako pierwszych zostanie zachowana, w wyniku czego powstanie jeden pełny kształt.
Powstały kształt będzie korzystał z atrybutów ostatniego zaznaczonego kształtu.
